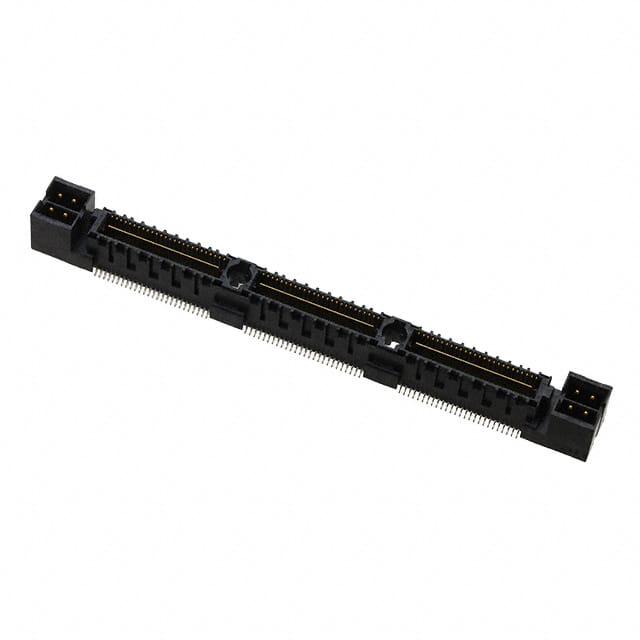

QMS-078-06.75-L-D-PC4

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距156p单排排针, QMS系列, 直角, 表面
供应商型号: 200-QMS07806.75LDPC4
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QMS-078-06.75-L-D-PC4

QMS-078-06.75-L-D-PC4概述

    电子元器件产品技术手册

    产品简介


    本手册介绍了Samtec公司生产的QMS系列连接器。QMS连接器主要用于高速信号传输、电源和射频(RF)应用,广泛应用于通信、医疗、工业控制等领域。这些连接器提供多种选择,以满足不同的电源和射频需求。

    技术参数


    以下是QMS连接器的主要技术规格:
    - 外形尺寸:
    - 针脚直径:0.635 mm (0.025")
    - 针间距:2.54 mm (0.100")

    - 型号与配置:
    - QMS–078–05.75–L–D–RF1
    - QMS–052–06.75–L–D–PC4
    - 支持的电气特性:
    - 电流承载能力:
    - 信号针:2.6 A/针(2针通电)
    - 电源针:4.0 A/针(每端4针通电)
    - 接地平面:15.7 A/接地平面(每端1个接地平面通电)
    - 电压耐受能力:300 VAC
    - 操作温度范围:-55 °C 到 +125 °C

    - 工作环境:
    - 符合RoHS标准,适用于无铅焊接

    产品特点和优势


    QMS连接器具备以下几个显著特点和优势:
    - 集成金属平面:用于电源或接地,提高了信号完整性和热管理效率。
    - 高速信号传输:支持高密度信号传输,适用于高速通信系统。
    - 多选项配置:提供不同的功率和射频选项,以适应各种应用需求。
    - 耐用材料:采用液态晶态聚合物作为绝缘材料,磷青铜作为终端和接地平面材料。

    应用案例和使用建议


    QMS连接器广泛应用于需要高可靠性和高速传输的应用场景,如:
    - 通信设备:用于数据中心、服务器机房的背板连接。
    - 医疗设备:用于医疗成像设备和生命支持系统的精密连接。
    - 工业控制:用于自动化生产线上的设备互连。
    使用建议:
    - 在设计PCB布局时,确保遵循Samtec官网提供的推荐布局,以保证最佳性能。
    - 对于需要多个连接器堆叠的应用,建议联系供应商获取更多技术支持。

    兼容性和支持


    QMS连接器兼容Samtec公司的其他系列产品,如QFS-PC、QFS-RA-PC、QFS-RF等。此外,Samtec提供全面的技术支持和维护服务,客户可以通过ipg@samtec.com获取进一步帮助。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及解决方案:
    - 问题1:连接器插拔力过大。
    - 解决方案:检查插拔工具是否正确使用,或者考虑更换更合适的插拔工具。
    - 问题2:信号传输不稳定。
    - 解决方案:确认PCB布局符合推荐要求,重新焊接连接器以确保良好的接触。
    - 问题3:电源连接不可靠。
    - 解决方案:增加电源连接的数量或更换具有更高电流承载能力的连接器型号。

    总结和推荐


    QMS连接器凭借其高可靠性、高性能和多功能性,在多个行业中展现出巨大的应用潜力。无论是高速信号传输还是电源和射频应用,它都是一个值得信赖的选择。我们强烈推荐使用QMS连接器,以满足您在各种应用场景下的需求。

QMS-078-06.75-L-D-PC4参数

参数
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 156pin
长*宽*高 77.23mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-078-06.75-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-078-06.75-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QMS-078-06.75-L-D-PC4 QMS-078-06.75-L-D-PC4数据手册

QMS-078-06.75-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.531 ¥ 222.5223
10+ $ 24.4728 ¥ 206.7952
28+ $ 23.0688 ¥ 194.9314
56+ $ 20.8548 ¥ 176.2231
112+ $ 17.7765 ¥ 150.2114
252+ $ 15.246 ¥ 128.8287
504+ $ 12.7995 ¥ 108.1558
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 222.52
