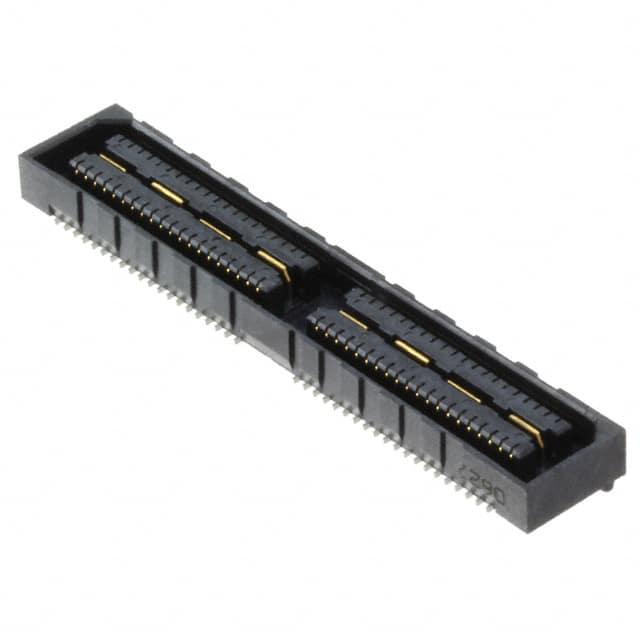

QSE-040-01-C-D-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 4178276
供应商: 海外现货
标准整包数: 1

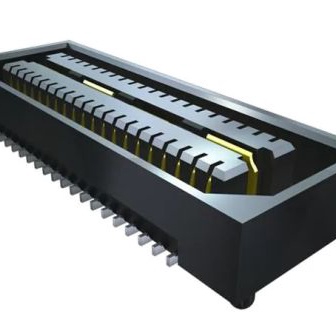

SAMTEC 矩形连接器 - 外壳 QSE-040-01-C-D-A-K-TR

QSE-040-01-C-D-A-K-TR概述

    QSE-20-01-D-XX 系列高密度双排插座装配

    1. 产品简介


    QSE-20-01-D-XX 是一款高密度双排插座,主要用于需要紧凑设计和高性能连接的应用场合。它广泛应用于各种电子设备,如服务器、存储系统、通信设备和工业自动化控制等。此系列产品提供多种配置选项,以满足不同用户的特定需求。

    2. 技术参数


    QSE-20-01-D-XX 的主要技术参数如下:
    - 引脚数量:可选 -020, -040, -060,部分型号可扩展至 -080 或 -100 引脚(每行)。
    - 插座材料:绝缘体为 LCP(UL94V-0 级),颜色为黑色;接触点材质为磷青铜。
    - 锁定方式:可选自动放置锁扣(-LC)、防错位引导柱(-GP)和摩擦锁(-FL)。
    - 其他选项:有定位销(-A)、增强固定(-RT1)和卡扣(-L)选项。
    - 封装:T&R 包装,最大容纳 60 个引脚(带引导柱时最多 40 个引脚)。
    - 尺寸:具体尺寸取决于型号,标准为 0.8mm 双排结构。
    - 电气特性:典型工作电压范围为 5V,电流容量因型号而异。

    3. 产品特点和优势


    - 高密度设计:能够容纳大量引脚,适合空间受限的应用环境。
    - 多样化选择:丰富的配置选项确保适用于不同的应用场景。
    - 可靠性能:采用磷青铜材质接触点,保证长期稳定的电气连接。
    - 易用性:支持多种锁定机制和辅助工具,简化组装过程。
    - 兼容性:可以与多种其他组件兼容,提高系统的整体灵活性。

    4. 应用案例和使用建议


    - 服务器与存储系统:适用于服务器背板连接,确保高速数据传输的稳定性。
    - 通信设备:可用于光纤交换机和路由器,确保高效的数据交换。
    - 工业自动化控制:可用于工业控制系统,实现可靠的数据采集和控制信号传输。
    使用建议:
    - 在高振动环境下使用时,建议选择带有锁定机构的型号以增加稳固性。
    - 对于需要频繁插拔的应用场景,可以选择带有摩擦锁的型号以增强接触可靠性。
    - 在组装过程中,遵循制造商的建议进行操作,避免损坏插座。

    5. 兼容性和支持


    - 兼容性:本产品与同系列的其他配件和工具高度兼容,便于集成到现有系统中。
    - 支持服务:制造商提供详细的使用说明和技术支持,帮助用户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题一:插入力过高。
    - 解决方案:检查是否有足够的润滑,或者选择带有锁定机构的型号。
    - 问题二:接触不良。
    - 解决方案:确保接触点清洁且没有损伤,必要时更换插座。
    - 问题三:引脚损坏。
    - 解决方案:小心操作,避免过度弯曲或强力插入引脚。

    7. 总结和推荐


    QSE-20-01-D-XX 系列插座凭借其高密度、多功能和可靠的特性,在多个应用领域具有显著的优势。无论是用于服务器、通信设备还是工业自动化控制,它都能提供出色的连接解决方案。我们强烈推荐此产品给需要高可靠性连接的用户。

QSE-040-01-C-D-A-K-TR参数

参数
针脚数 80pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 41.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-040-01-C-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-040-01-C-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-040-01-C-D-A-K-TR QSE-040-01-C-D-A-K-TR数据手册

QSE-040-01-C-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 94.4005
10+ ¥ 88.1071
25+ ¥ 86.5338
50+ ¥ 86.5338
100+ ¥ 84.9605
250+ ¥ 84.9605
库存: 6
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 94.4
