TSW-102-06-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距2p单排排针, TSW系列, 直角
供应商型号: 2001688
供应商: 海外现货
标准整包数: 1

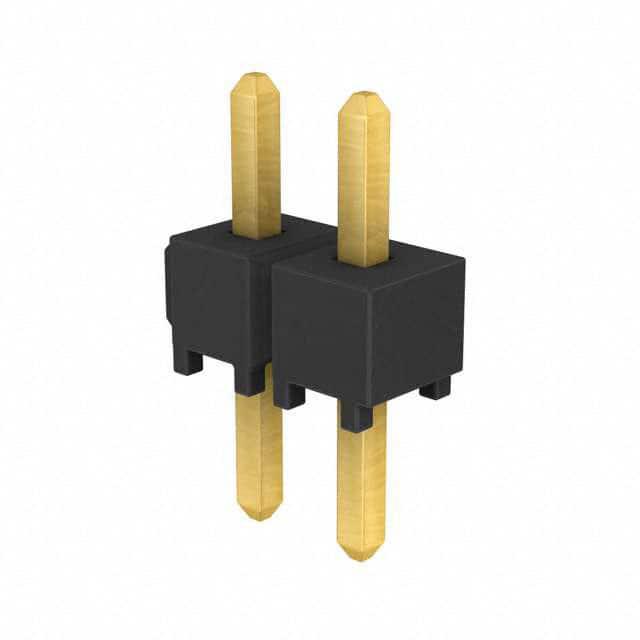

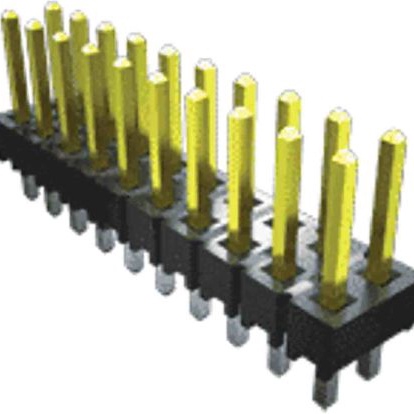

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-102-06-G-S

TSW-102-06-G-S概述

    高质量文章:电子元器件产品技术手册概述

    产品简介


    本篇文档介绍了Samtec公司生产的多款高性能电子连接器,包括HTSW系列直插式接头和TSW系列带状电缆插座。这些产品主要用于通过电子电路板进行信号和电力传输,广泛应用于电信、工业自动化、计算机网络、军事及航天等领域。HTSW和TSW系列产品以其高可靠性、耐用性以及广泛的温度适应性著称,是现代电子产品设计中的关键组件。

    技术参数


    | 参数 | 值 |

    | 针间距 | 直插式0.100" (2.54 mm) 或 0.200" (5.08 mm) 中心距 |
    | 工作电压 | 550 VAC(SSW)、500 VAC(BCS/ESQ)、450 VAC(-RA/-RE)、400 VAC(CES) |
    | 温度范围 | -55°C 到 +125°C (金) / -55°C 到 +105°C (锡) |
    | 插拔次数 | HTSW系列可达30 µ"金厚度,提供高达10年制造周期的使用寿命 |
    | 接触电阻 | ≤20 mΩ |
    | 电流容量 | 5.2 A 至 6.3 A (具体取决于配对组件) |

    产品特点和优势


    - 高稳定性:HTSW和TSW系列接头采用高级材料制造,具有出色的抗腐蚀性和导电性,能够在恶劣环境下稳定工作。
    - 广泛兼容性:支持多种针数配置和安装方式,适用于不同类型的电路板和电缆,确保了应用灵活性。
    - 高效散热:特殊设计的引脚结构有助于提高散热效率,延长产品寿命。
    - 易于安装:采用标准的压接技术,简化了组装流程,降低了生产成本。

    应用案例和使用建议


    在工业控制系统中,HTSW接头常用于连接传感器与控制器之间的通信线路,确保稳定的信号传输。对于高速数据传输场景,如数据中心服务器之间的互联,TSW系列带状电缆插座可以有效地提高数据传输速率和可靠性。在选择具体型号时,需考虑应用场景的电压等级和电流需求,以及预期的工作环境条件。为实现最佳性能,建议根据具体的应用需求定制合适的引脚排列和锁紧机制。

    兼容性和支持


    HTSW系列接头能够与Samtec公司的SSW、SSQ、SSM、ESW等系列相匹配,而TSW系列则可与IDSD和IDSS系列的电缆对接。Samtec提供了详尽的产品规格文档和技术支持服务,以帮助客户解决任何潜在的技术难题。此外,针对特定的应用需求,Samtec还支持客户定制化需求的实现。

    常见问题与解决方案


    - 问题1:接头插入困难
    - 解决方案:检查是否有异物阻塞接口,确保正确的插入方向和适当的插入力度。
    - 问题2:信号干扰严重
    - 解决方案:确认所选型号满足电压和电流要求,使用屏蔽线缆减少外界干扰。
    - 问题3:长期使用后接触不良
    - 解决方案:定期清理接点表面,确保良好的接触状态。

    总结和推荐


    综上所述,HTSW和TSW系列接头凭借其卓越的设计理念、可靠的性能表现以及广泛的应用场景,成为现代电子系统不可或缺的一部分。对于需要高度可靠连接解决方案的应用场合,强烈推荐使用这两个系列的产品。如果您正在寻找一款能在严苛环境下依然保持稳定性能的连接器,HTSW和TSW系列将是您的理想选择。

TSW-102-06-G-S参数

参数
排数 1
额定电流 6.3A
针脚数 2pin
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
防护等级 -
颜色 黑色
间距-配接 2.54mm
触头镀层 - 配接
长*宽*高 5.08mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售

TSW-102-06-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-102-06-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-102-06-G-S TSW-102-06-G-S数据手册
