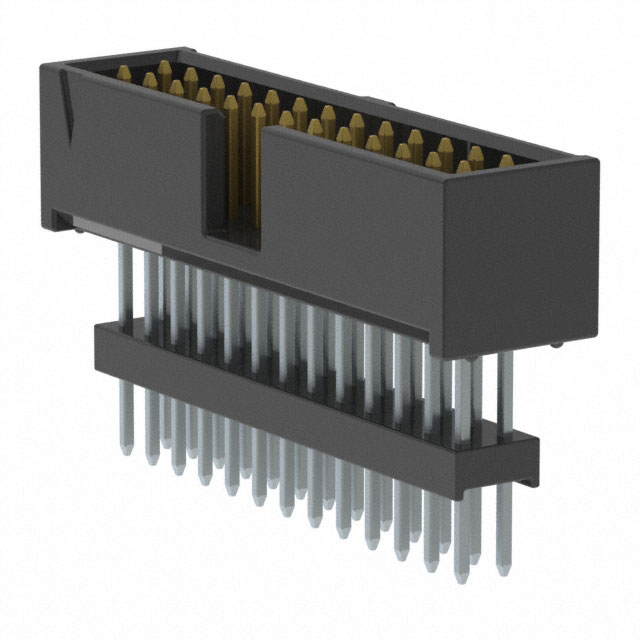

ZSS-113-03-L-D-684

厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2.54mm 2 26pin 3A 250nm 金 通孔安装
供应商型号: N-ZSS-113-03-L-D-684
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-113-03-L-D-684

ZSS-113-03-L-D-684概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了Samtec公司的电连接器系列产品。该系列包括TSS、ZSS(黑色玻璃填充聚酯)和HTSS(天然PCT)等多种型号。这些连接器主要用于各种电子设备中,如通信设备、工业自动化系统、医疗设备等。其主要功能是为电子设备提供可靠的电气连接,确保信号传输稳定,适用于高温和高湿等恶劣环境。

    技术参数


    - 绝缘材料:TSS, ZSS=黑色玻璃填充聚酯;HTSS=天然PCT
    - 绝缘电阻:≥5000 MΩ
    - 终端材料:磷青铜
    - 电镀:Au或Sn过50 µ" (1.27 µm) 镍
    - 工作温度范围:
    - 金电镀:-55°C 至 +125°C
    - 锡电镀:-55°C 至 +105°C
    - 耐压:1000 VRMS
    - 无铅焊接:HTSS=是;TSS, ZSS=否,仅波峰焊
    - 表面贴装引脚共面性:≤0.15 mm (0.006"),0.004" 网板解决方案可能可用,联系ipg@samtec.com

    产品特点和优势


    - 高强度绝缘材料:选用高性能的黑玻璃填充聚酯及天然PCT,确保长期稳定的电气性能。
    - 宽泛的工作温度范围:支持在极端环境下的可靠运行,尤其是对于需要在高温或低温环境中工作的设备。
    - 高绝缘电阻:达到5000 MΩ以上,有效防止电流泄露,提高设备的安全性。
    - 多种电镀选项:可选Au或Sn电镀,适应不同环境下的使用需求。
    - 机械稳定性:通过锁紧引脚和对位销的设计,提升连接器的稳固性,降低机械振动的影响。

    应用案例和使用建议


    应用场景:
    - 通信设备:用于设备内部电路板间的信号传输,尤其适用于5G基站。
    - 工业自动化系统:在机器视觉系统、传感器网络等环境中,提供稳定的连接保障。
    - 医疗设备:用于设备内部模块之间的数据传输,保证高可靠性。
    使用建议:
    - 对于高温环境下应用的设备,优先选择HTSS系列,因其采用高温材料,更适合高温环境。
    - 在需要额外机械稳定性的场合,建议采用机械板夹固定,以提高连接器的抗振动能力。
    - 对于高频信号传输应用,尽量使用镀金连接器,以降低信号衰减。

    兼容性和支持


    - 兼容性:TSS/HTSS/ZSS系列的连接器可以与多种其他连接器兼容,例如SSW、SSQ、ESW、ESQ、SSM、BCS等。
    - 厂商支持:Samtec公司提供了详细的技术文档和在线技术支持,用户可以通过电子邮件ipg@samtec.com获取更多帮助。

    常见问题与解决方案


    - 问题1:连接器安装后出现接触不良现象。
    - 解决方法:检查引脚共面性,确保不超过0.15 mm(0.006"),必要时联系厂商获取网板解决方案。

    - 问题2:连接器在高温下性能不稳定。
    - 解决方法:更换为HTSS系列,该系列专门设计用于高温环境,具有更高的耐温能力。

    总结和推荐


    该系列产品凭借其出色的绝缘性能、宽泛的工作温度范围、高可靠性等特点,在多种电子设备中展现出强大的应用潜力。对于需要在恶劣环境中保持信号传输稳定性的场合,推荐选择此系列的连接器。此外,Samtec公司提供的良好售后服务和详尽的技术文档,使得用户在使用过程中能够更加安心。

ZSS-113-03-L-D-684参数

参数
触头镀层 - 配接
针脚数 26pin
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
额定电流 3A
防护等级 -
颜色 -
类型 Elevated,Header,Push-Pull
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装
