首页  >  产品百科  >  TSS-104-04-L-D-RA

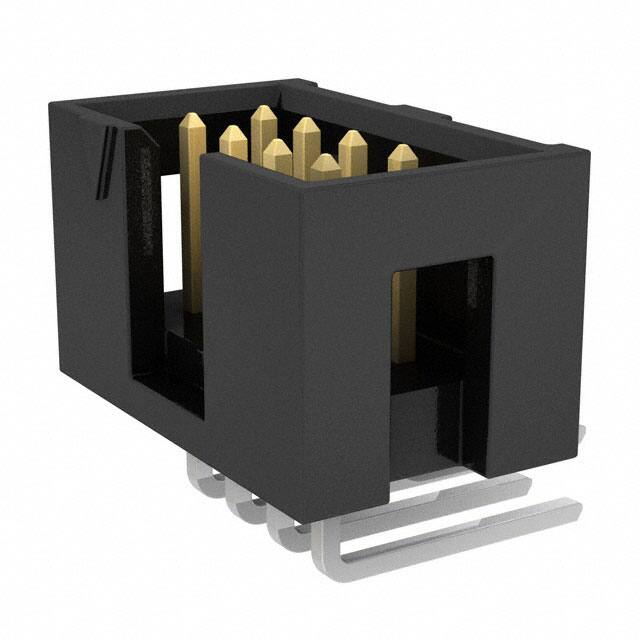

TSS-104-04-L-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 8pin 推挽式 Male Pin 黑色 通孔安装 13.97mm(长度)*12.64mm(高度)
供应商型号: SR-TSS-104-04-L-D-RA
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSS-104-04-L-D-RA

TSS-104-04-L-D-RA概述

    TSS-1XX-XX-XXX-X-XX-XX 产品技术手册

    1. 产品简介


    TSS-1XX-XX-XXX-X-XX-XX是一款专为高速数据传输和电源连接设计的双排直插式连接器。它广泛应用于电信、计算机网络、工业自动化、医疗设备等多个领域。该连接器通过多排针脚配置提供了高密度的接口解决方案,具有良好的机械强度和电气性能。

    2. 技术参数


    - 引脚数: 2至18及20, 21, 24, 25, 28, 30, 32, 36(每行)
    - 引脚间距: 0.100英寸(2.54毫米)
    - 接触镀层选项: 金、镍、锡、轻选锡等
    - 引脚布局: 双排(-D)和单排(-S)
    - 引脚样式: 直针(BLANK)、右角针(-RA)、锁紧引脚(-LL)、锁紧右角引脚(-LA)
    - 材料: 绝缘体采用PBT,UL 94 VO级防火,终端材料为磷青铜
    - 包装: 采用PT-1-24-01-40管装,每个管装两个TP-13堵头

    3. 产品特点和优势


    - 高密度连接: 多种引脚排列方式使得该连接器能够实现高密度的连接,适用于空间有限的应用环境。
    - 优异的电气性能: 支持金、镍、锡等多种镀层选择,确保在各种工作条件下都能提供稳定的信号传输和电力供应。
    - 可靠的机械强度: 锁紧引脚和右角引脚的设计提高了连接器的抗拉强度和抗振动能力。
    - 多样化兼容性: 可以与SSW、SSQ、SSM、BCS、ESW及ESQ等多种连接器相匹配,增强系统兼容性。

    4. 应用案例和使用建议


    - 应用场景: 在电信交换机、服务器机箱、工业控制设备中使用,以确保数据传输的稳定性和可靠性。
    - 使用建议:
    - 确保连接器安装过程中严格按照图纸说明操作,避免因装配不当导致的接触不良。
    - 使用合适的压接工具进行端子压接,确保良好的电气连接。
    - 针对不同工作环境,选择合适的镀层类型以提升抗腐蚀性能。

    5. 兼容性和支持


    - 兼容性: 该连接器可与多种类型的连接器配套使用,例如SSW、SSQ、SSM、BCS、ESW及ESQ等,适用于不同的应用场景。
    - 支持: SAMTEC公司提供全面的技术支持和售后服务,用户可以通过电话、邮件等方式获取帮助。

    6. 常见问题与解决方案


    - 问题1: 连接器在使用过程中发生接触不良。
    - 解决方案: 检查连接器是否正确安装,并确保端子压接质量;如果使用环境较为恶劣,考虑更换具有更高耐蚀性的镀层。
    - 问题2: 连接器长时间使用后出现磨损。
    - 解决方案: 定期检查连接器状态,必要时更换新的连接器以确保系统的可靠运行。

    7. 总结和推荐


    TSS-1XX-XX-XXX-X-XX-XX是一款高性能的双排直插式连接器,具有出色的电气性能和机械强度。它适用于多种严苛的工作环境,并具备良好的系统兼容性。对于需要高密度、高可靠性的连接应用场合,强烈推荐使用此款连接器。

TSS-104-04-L-D-RA参数

参数
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
长*宽*高 13.97mm(长度)*12.64mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TSS-104-04-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSS-104-04-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSS-104-04-L-D-RA TSS-104-04-L-D-RA数据手册

TSS-104-04-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.925 ¥ 24.4823
500+ $ 2.6 ¥ 21.762
1000+ $ 2.05 ¥ 17.1585
2000+ $ 1.8625 ¥ 15.5891
5000+ $ 1.5 ¥ 12.555
库存: 0
起订量: 107 增量: 1
交货地:
最小起订量为:100
合计: ¥ 0
