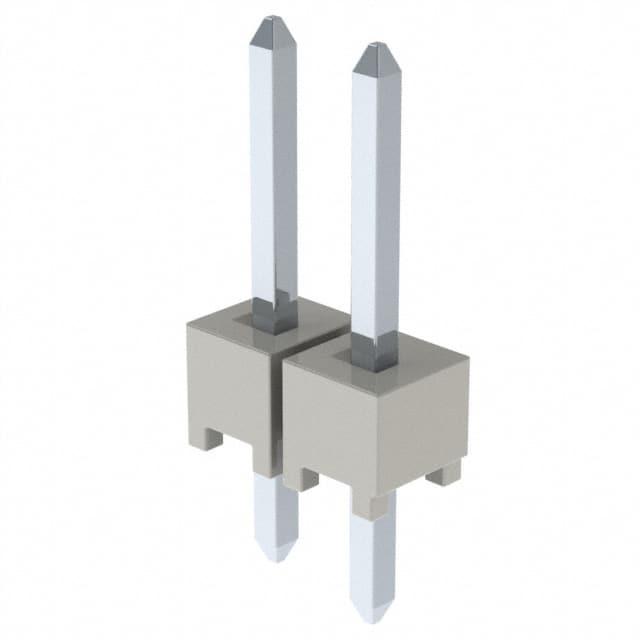

HTSW-102-07-TM-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距2p单排排针, HTSW系列, 直角, 通孔安装
供应商型号: HTSW-102-07-TM-S
供应商: Master
标准整包数: 250
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-102-07-TM-S

HTSW-102-07-TM-S概述


    产品简介


    TSW/HTSW 系列连接器是适用于广泛应用场景的标准和高温度的通孔(Through-Hole)连接器。这类连接器主要由磷青铜材料制成,具有良好的电气性能和机械强度。TSW和HTSW系列连接器广泛应用于电子设备、通信设备、工业控制等领域,为电路板间或电缆间的连接提供稳定可靠的接口。

    技术参数


    - PIN CENTERS:
    - TSW/HTSW-1:0.100" (2.54 mm) 中心距离
    - TSW/HTSW-2:0.200" (5.08 mm) 中心距离

    - NO. PINS PER ROW:
    - TSW/HTSW: 1至50个引脚(0.100" 中心版本),1至25个引脚(0.200" 中心版本)
    - LEAD STYLE:
    - TSW:标准引脚
    - HTSW:高耐温引脚
    - MATE WITH:
    - SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS
    - 绝缘材料:
    - TSW: 聚对苯二甲酸丁二醇酯 (PBT)
    - HTSW: 自然状态液晶聚合物 (LCP)
    - 终端材料:
    - 磷青铜
    - 镀层:
    - Au 或 Sn过50µ" (1.27µm) Ni镀层
    - 操作温度范围:
    - TSW: -55°C 至 +125°C (金镀层),-55°C 至 +105°C (锡镀层)
    - 电压等级:
    - TSW mated with:
    - ESW: 550 VAC
    - SSW: 500 VAC
    - SLW: 515 VAC
    - SSQ: 450 VAC
    - SSM: 450 VAC
    - BCS: 400 VAC
    - SNT: 400 VAC
    - 电流等级:
    - 每个插针的最大电流:
    - TSW:
    - ESW: 5.2 A
    - SSW: 5.7 A
    - SLW: 5.2 A
    - SSQ: 6.3 A
    - SSM: 5.2 A
    - BCS: 4.6 A
    - SNT: 4.3 A

    产品特点和优势


    TSW/HTSW系列连接器的主要特点包括:
    - 适应性强:能够与多种型号的连接器匹配,提供灵活性。
    - 稳定性高:适合极端温度环境,能够在-55°C到+125°C范围内保持稳定性能。
    - 电气性能优越:提供较高的电压和电流等级,确保电路连接的安全可靠。
    - 耐用性好:采用磷青铜材料,确保长时间使用后的耐用性。
    - 环保设计:符合RoHS标准,无铅焊接设计,降低环境污染。

    应用案例和使用建议


    应用案例:
    TSW/HTSW连接器被广泛用于各种应用场景,如工业自动化控制系统、通信设备、医疗设备及家用电器等。例如,在工业控制领域,TSW/HTSW连接器常用于控制柜内部的电路板连接,确保系统在高温环境下也能正常运行。
    使用建议:
    1. 环境选择:根据不同的应用场景选择合适的连接器型号,如在高温环境下选择HTSW系列。
    2. 维护检查:定期检查连接器的连接情况,确保没有松动或氧化现象,以保证良好的电气接触。
    3. 布线规划:合理安排线路路径,避免强电磁干扰,提高信号传输的可靠性。

    兼容性和支持


    TSW/HTSW系列连接器与多种型号的连接器兼容,具体包括SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS。此外,厂商提供了详细的规格书和技术支持文档,确保客户在安装和使用过程中获得必要的帮助。

    常见问题与解决方案


    问题一:连接器接触不良
    解决方案:检查连接器插针是否正确插入,并确保镀层完好无损,如有损坏需更换新的连接器。
    问题二:高温环境下连接器失效
    解决方案:选择HTSW系列连接器,并确保周围环境温度不超过其操作温度范围。
    问题三:电气性能下降
    解决方案:定期清洁和检查连接器,确保其良好接触,并确认所选连接器型号符合要求。

    总结和推荐


    TSW/HTSW系列连接器凭借其优异的电气性能、高度的稳定性以及广泛的应用兼容性,成为市场上非常受欢迎的产品。特别是HTSW系列,非常适合需要在极端温度环境下工作的应用场合。总体而言,TSW/HTSW系列连接器不仅满足了当前市场的需求,还为未来可能出现的新应用提供了坚实的保障。强烈推荐该系列产品给需要高性能连接器的各类应用。

HTSW-102-07-TM-S参数

参数
排数 1
针脚数 2pin
间距-配接 2.54mm
颜色 -
类型 Header,Push-Pull
额定电流 6.3A
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
