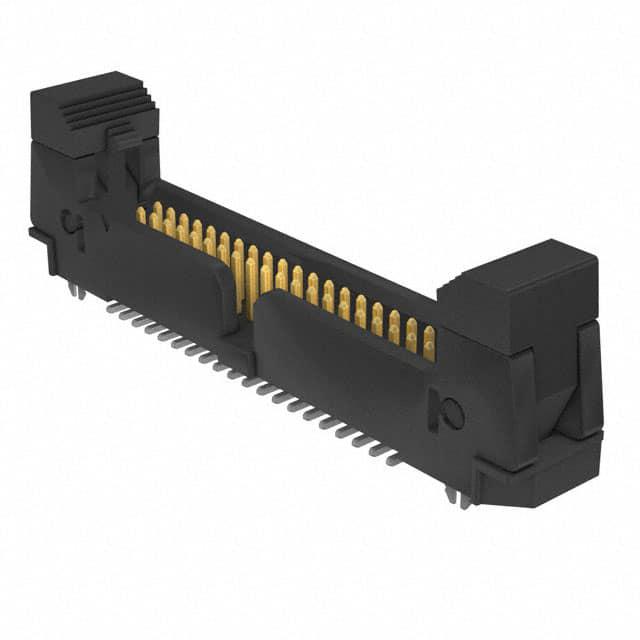

EHF-120-01-F-D-SM-LC

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距40p双排排针 板对板连接器, EHF系列, 直角, 表面
供应商型号: 200-EHF12001FDSMLC
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 EHF-120-01-F-D-SM-LC

EHF-120-01-F-D-SM-LC概述


    产品简介


    本文介绍了Samtec公司的电子元器件产品——SHF、ESHF、EHF及ECF系列。这些产品主要应用于电子设备中的连接器系统,广泛用于计算机、通信设备、工业控制设备等领域。它们的特点是提供高可靠性的电连接,能够满足不同的安装方式(如通过孔、表面贴装)和接触形式(直角、锁定夹)需求,使得这些产品在多样的应用环境中表现出色。

    技术参数


    | 参数 | 描述 |

    | 绝缘材料 | 黑色液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 镀层 | Sn 或者镀50 µ" (1.27 µm) Ni的Au |
    | 工作温度范围 | -55 °C 到 +125 °C |
    | 铅焊耐热性 | 支持无铅焊接 |
    | 表面贴装引脚共面度 | (0.10 mm) .004" 最大 |

    产品特点和优势


    SHF、ESHF、EHF及ECF系列的优势在于其多功能性和高可靠性。它们能够支持不同的安装方式和接触形式,例如通过孔安装和表面贴装。此外,这些产品还具有良好的温度适应能力,可以在广泛的温度范围内保持稳定的工作性能。其独特的锁扣设计确保了长期使用的稳定性,适合各种严苛的应用环境。这些产品在市场上具有很高的竞争力,尤其是在需要高度可靠的电连接场合。

    应用案例和使用建议


    这些连接器被广泛应用于计算机主板、通信设备和工业控制系统中。以计算机为例,SHF和ESHF系列可以用于连接内存条和其他关键组件。在通信设备中,这些连接器可用于连接板卡之间的高速数据传输。在工业控制系统中,这些连接器则可以连接传感器和执行器。使用时应注意根据实际应用选择合适的尺寸和镀层选项,以确保最佳的电性能和机械强度。

    兼容性和支持


    SHF、ESHF、EHF及ECF系列与Samtec公司其他产品线中的FFSD和FFTP系列兼容。用户可以根据自己的具体需求,选择适合的组合。Samtec公司为客户提供详尽的技术支持和维护服务,包括详细的安装指南和技术文档。对于非标准规格的产品,建议提前与Samtec联系,以确保产品的适用性和兼容性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何选择合适的镀层选项? | 根据应用环境选择适当的镀层材料,如金闪镀层适用于要求更高的连接可靠性。 |
    | 无法正确插入或拔出连接器 | 检查是否有异物阻塞,或者尝试重新校准定位插头。 |

    总结和推荐


    SHF、ESHF、EHF及ECF系列是高性能、多功能的电连接器,具备出色的温度适应能力和多种安装选项。无论是在计算机、通信设备还是工业控制系统中,这些连接器都能提供卓越的性能和可靠性。因此,强烈推荐使用这些产品来构建稳定可靠的电连接系统。

EHF-120-01-F-D-SM-LC参数

参数
防护等级 -
额定电流 1.75A
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头镀层 - 配接
间距-配接 1.27mm
触头镀层厚度 - 配接 76nm
排数 2
针脚数 40pin
长*宽*高 39.88mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

EHF-120-01-F-D-SM-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-120-01-F-D-SM-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-120-01-F-D-SM-LC EHF-120-01-F-D-SM-LC数据手册

EHF-120-01-F-D-SM-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.084 ¥ 59.8598
10+ $ 6.27 ¥ 52.9815
28+ $ 5.8212 ¥ 49.1891
56+ $ 5.292 ¥ 44.7174
112+ $ 4.7088 ¥ 39.7894
504+ $ 4.011 ¥ 33.893
1008+ $ 3.1395 ¥ 26.5288
2002+ $ 2.5305 ¥ 21.3827
库存: 51
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 59.85
直接购买
加入购物车
