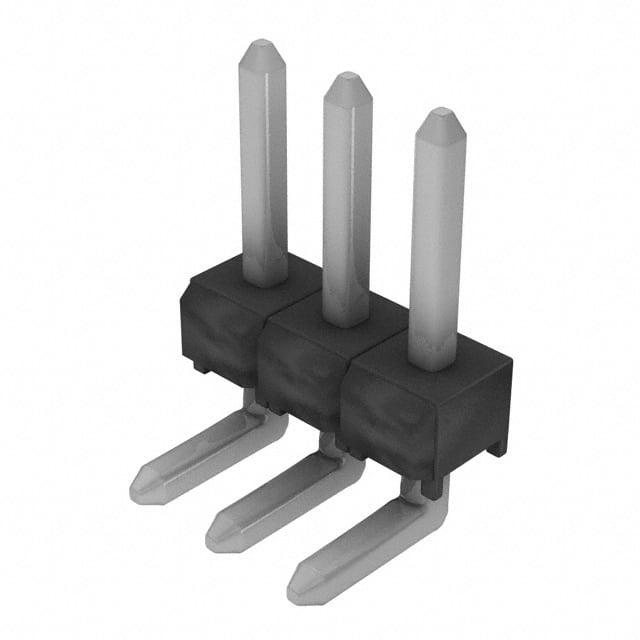

TSW-103-25-T-S-RA

厂牌: SAMTEC
产品描述: 2.54mm间距3p单排排针, TSW系列
供应商型号: 200-TSW10325TSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-25-T-S-RA

TSW-103-25-T-S-RA概述


    产品简介


    产品类型:本文档涉及的产品为连接器,具体型号为TSW-XXX-XX-XXX-X-XX-XXX。连接器是用于将一个电路与其他电路连接起来的关键电子元件。
    主要功能:TSW系列连接器主要用于电信号传输,适用于各种高速数据传输、电源传输和其他电气连接需求。连接器通过提供可靠的电气连接,确保信号稳定传输,广泛应用于消费电子、工业自动化、通信设备等领域。
    应用领域:TSW连接器可以应用于广泛的电子设备中,包括计算机、服务器、通信基站、汽车电子系统、航空航天设备等。

    技术参数


    尺寸和公差:
    - 位置公差:±0.005英寸(0.13毫米)。
    - 角度公差:0.3度。
    - 圆角半径:0.1英寸(2.54毫米)。
    - 公差规定:除非另有说明,所有尺寸均以英寸为单位。
    终端空间:
    - 间隔:0.100英寸(2.54毫米)或0.200英寸(5.08毫米)。
    插头和插座:
    - 锁定选项:提供了多种锁定选项,如直角锁定、延长锁定等。
    - 兼容性:支持单行、双行、三行等多种排列方式,可按需选择。
    镀层:
    - 金镀层:可选10微米、30微米、50微米金镀层。
    - 锡铅镀层:可用于部分型号,如-07、-08、-09型号。
    兼容材料:
    - 插针材质:磷青铜。
    - 插针末端:可选直端或圆形端。
    锁定机制:
    - 锁定组件:配有锁定卡扣,确保插头和插座之间的可靠连接。
    - 锁定间距:锁定间距为0.100英寸(2.54毫米),适合不同类型的安装需求。

    产品特点和优势


    可靠性和稳定性:
    - 连接器采用高品质材料制造,保证长期使用下的稳定性和可靠性。
    - 多种镀层选择满足不同应用场景的需求,提供出色的抗腐蚀性能。
    灵活性和适应性:
    - 可根据具体应用需求选择合适的镀层和结构配置。
    - 提供直角和延伸直角等多种选项,适用于不同的物理布局和空间要求。
    便捷的安装和维护:
    - 简洁的设计和直观的操作方式使得安装和维护更为便捷。
    - 多种锁定选项确保连接器在震动或冲击环境中的安全性。

    应用案例和使用建议


    典型应用:
    - 服务器和存储系统中高速数据传输。
    - 工业自动化设备中的控制系统连接。
    - 电信设备中的信号传输。
    使用建议:
    - 在选择连接器时,考虑应用所需的信号速度、电流负载等因素。
    - 保持连接器清洁,避免灰尘或污物影响性能。
    - 定期检查连接器的稳固性和电气性能,确保长期可靠的连接。

    兼容性和支持


    兼容性:
    - TSW-XXX-XX-XXX-X-XX-XXX连接器与标准设备具有良好的兼容性,适用于各类设备之间的电气连接。
    支持和服务:
    - SAMTEC公司提供全面的技术支持,包括设计指导、样品测试及售后服务。
    - 用户可以通过官方网站或技术支持热线获取更多帮助和资源。

    常见问题与解决方案


    问题1:连接器出现接触不良现象。
    - 解决方案:检查插针和插座是否清洁,重新插入并确保正确对齐。如需要,可以更换新的插针或插座。
    问题2:连接器过热。
    - 解决方案:检查电流负载是否超过额定值,必要时增加散热措施。确认连接器正确安装,避免过紧或过松导致过热。
    问题3:连接器无法锁定。
    - 解决方案:检查锁定机制是否正确安装,必要时重新安装锁定组件或更换锁定组件。

    总结和推荐


    总体评价:
    - TSW-XXX-XX-XXX-X-XX-XXX连接器凭借其卓越的可靠性和灵活性,在多个应用领域展现出色表现。它提供了多种配置选项,能够满足不同的电气和机械要求。
    推荐使用:
    - 我们强烈推荐使用TSW-XXX-XX-XXX-X-XX-XXX连接器。其高可靠性、便捷的安装和维护使其成为多种电子设备的理想选择。无论是数据传输还是电源管理,TSW连接器都是值得信赖的伙伴。

TSW-103-25-T-S-RA参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 6.3A
触头镀层厚度 - 配接 -
触头镀层 - 配接
防护等级 -
颜色 黑色
类型 Header,Push-Pull
长*宽*高 7.62mm(长度)*12.51mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
