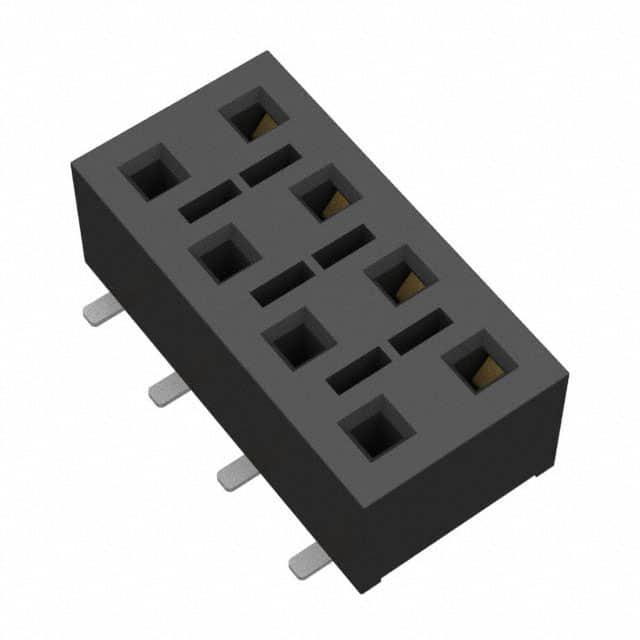

HLE-104-02-S-DV-BE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2 8pin 推挽式 Female Socket 黑色 SMD,P=2.54mm 贴片安装 10.16mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-104-02-S-DV-BE
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-104-02-S-DV-BE

HLE-104-02-S-DV-BE概述

    HLE系列电连接器技术手册解析

    1. 产品简介


    HLE系列(HLE–116–02–L–DV–K)是Samtec公司生产的一款2.54mm间距的高密度低轮廓电连接器。主要应用于计算机、通讯设备、工业控制等领域,能够提供可靠的信号传输和电力分配解决方案。该系列连接器具备多种配置选项,以满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 描述 |

    | 间距 | 2.54 mm (0.100") |
    | 针数 | 2至50针 |
    | 插拔寿命 | ≥500次循环 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 电压等级 | 400VAC |
    | 电流等级 | 每个针脚4.1A(双针供电) |
    | 插入深度 | 0.70英寸至1.35英寸(直通),最小0.102英寸加板厚(底部插入) |
    | 认证 | RoHS符合 |
    | 材料 | 绝缘材料:黑色液晶聚合物 |
    接触材料:铍铜 |
    镀层:金或锡过50微英寸镍 |

    3. 产品特点和优势


    - 可靠性高:采用高性能的材料和精密的制造工艺,确保在各种恶劣环境下稳定工作。
    - 成本效益好:通过优化设计,降低了生产成本,同时保持高性能。
    - 灵活的配置选项:提供多种插头尾部选项(底部插入、表面贴装等)及镀层选择(Au/Sn),方便客户根据具体需求定制。
    - 高密度布局:2.54mm间距设计使其成为小型化设计的理想选择。
    - 广泛的兼容性:可与多种标准尾部配件配合使用,如TSW, MTSW, DW等,提升了系统的通用性和互换性。

    4. 应用案例和使用建议


    - 工业自动化:在工厂自动化设备中,HLE系列电连接器用于连接传感器、执行器及其他控制单元,确保可靠的数据传输。
    - 医疗设备:在医疗器械中,这些连接器可以用于连接各种诊断仪器,保证精确度和稳定性。
    - 通信设备:电信设备中的电路板间连接,需保证高频信号的完整性,这些连接器以其高可靠性满足了这一需求。
    使用建议:
    - 确保安装时针脚垂直,避免偏斜影响接触效果。
    - 考虑使用适当的夹具固定连接器,防止震动造成的松动。
    - 定期检查连接器是否有物理损坏或氧化现象,及时进行清洁和更换。

    5. 兼容性和支持


    HLE系列电连接器支持多种尾部配置(底部进入、穿孔顶入等),能够与广泛的标准配件配合使用。Samtec公司为用户提供详尽的技术文档和在线支持资源,确保在选购、安装和维护过程中获得充分的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插入后不稳定 | 确认针脚是否垂直,考虑使用锁紧装置(如Locking Clip)。 |
    | 频繁插拔导致接触不良 | 检查镀层状况,必要时更换连接器。 |
    | 信号传输不稳定 | 检查周围电磁干扰情况,调整布局。 |

    7. 总结和推荐


    HLE系列电连接器凭借其高可靠性、灵活性和成本效益,在众多应用场景中表现出色。适用于多种行业,特别是对于需要高密度、小尺寸和高稳定性的应用场合。尽管价格略高于某些普通连接器,但其卓越的性能和较长的使用寿命使得总体拥有成本更为经济。综上所述,强烈推荐HLE系列连接器给寻求高品质电连接解决方案的工程师和制造商们。

HLE-104-02-S-DV-BE参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
类型 Bottom Entry,Push-Pull,Receptacle
长*宽*高 10.16mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装
