TMM-113-01-T-D-SM

厂牌: SAMTEC
产品描述: Header,Push-Pull 2mm 2 26pin 3.2A 锡 黑色 SMD,P=2mm 贴片安装
供应商型号: Q-TMM-113-01-T-D-SM
供应商: 期货订购
标准整包数: 1

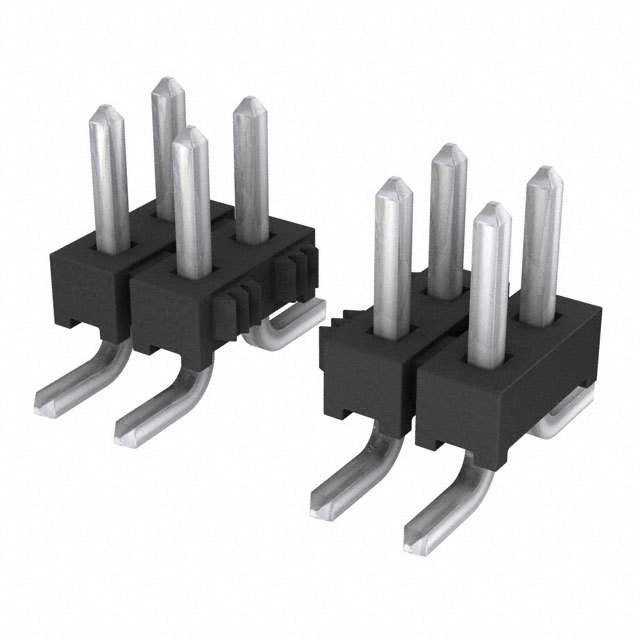

SAMTEC 矩形连接器 - 针座 - 公插针 TMM-113-01-T-D-SM

TMM-113-01-T-D-SM概述

    #

    产品简介


    本产品为TMM系列低轮廓表面贴装连接器,属于电子元器件中的连接器类产品。其主要功能是在电路板之间建立电气连接,广泛应用于计算机、通信设备、消费电子、工业控制等多个领域。

    技术参数


    - 引脚间距: 2.00 mm (.0787")
    - 低轮廓高度: 2.77 mm (.109")
    - 插针数量: 每行最多可选40个插针
    - 绝缘材料: 黑色液晶聚合物
    - 端子材料: 磷青铜
    - 镀层选项: 锡或金镀层(50 µ" (1.27 µm) 镍)
    - 电流承载能力: 每个插针3.2安培(两个插针供电)
    - 工作温度范围: 锡镀层:-55 °C 至 +105 °C;金镀层:-55 °C 至 +125 °C
    - 电压等级: 插接SQW时:281 VAC;插接SQT时:250 VAC
    - RoHS合规: 是
    - 符合无铅焊接: 是
    - 焊接兼容性: 支持锡膏印刷,最大焊料平面度为0.15 mm (.006")

    产品特点和优势


    - 设计灵活:多种镀层和引脚样式可供选择,满足不同应用需求。
    - 高效可靠:具有高电流承载能力和良好的温度稳定性,适用于各种苛刻环境。
    - 易用性强:提供Pick & Place垫片和贴带包装,便于自动化生产和组装。
    - 兼容多种母座:可与多种标准母座(如CLT、SQT、SQW等)匹配使用。

    应用案例和使用建议


    应用案例
    - 在计算机主板上用于内部高速信号传输。
    - 在网络通信设备中作为背板连接器。
    - 在工业控制系统中用于多传感器信号采集。
    使用建议
    - 在组装过程中确保焊料平面度不超过0.15 mm (.006"),以保证连接器的稳定性和可靠性。
    - 根据具体应用选择合适的镀层,例如在高湿度环境下推荐使用金镀层。
    - 注意连接器的工作温度范围,避免在超出范围的情况下使用。

    兼容性和支持


    - 该连接器可与其他标准母座配合使用,如CLT、SQT、SQW等。
    - 厂商提供全面的技术支持和维护服务,包括详细的PCB布局指南和技术文档。

    常见问题与解决方案


    - 问题1: 焊接后连接器出现虚焊。
    - 解决方法: 检查焊盘清洁度,调整焊接参数并使用适当的助焊剂。
    - 问题2: 连接器在使用过程中温度升高。
    - 解决方法: 确保散热良好,必要时增加散热片或热管。
    - 问题3: 引脚接触不良。
    - 解决方法: 检查引脚是否有变形或损伤,进行必要的修理或更换。

    总结和推荐


    TMM系列低轮廓表面贴装连接器凭借其优异的设计和性能,在多种应用环境中表现出色。其灵活的配置选项、高效的电气性能以及良好的可靠性使其成为众多行业用户的理想选择。我们强烈推荐使用这款连接器,特别是在需要高性能和高可靠性的场合。

TMM-113-01-T-D-SM参数

参数
类型 Header,Push-Pull
针脚数 26pin
触头镀层厚度 - 配接 -
间距-配接 2mm
排数 2
颜色 黑色
触头镀层 - 配接
额定电流 3.2A
防护等级 -
通用封装 SMD,P=2mm
安装方式 贴片安装
零件状态 在售

TMM-113-01-T-D-SM厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-113-01-T-D-SM数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TMM-113-01-T-D-SM TMM-113-01-T-D-SM数据手册

TMM-113-01-T-D-SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.9958 ¥ 24.8651
100+ $ 2.5937 ¥ 21.5275
500+ $ 2.2298 ¥ 18.507
1000+ $ 1.518 ¥ 12.5994
2000+ $ 1.323 ¥ 10.9807
5000+ $ 0.9369 ¥ 7.7766
24423+ $ 0.5388 ¥ 4.4724
66008+ $ 0.5167 ¥ 4.2888
142722+ $ 0.4665 ¥ 3.8716
库存: 100
起订量: 77 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1243.25
