QTH-030-01-C-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Outer Shroud Contacts 2 60pin SMD,P=0.5mm 贴片安装 20mm(长度)*7.11mm(高度)
供应商型号: 200-QTH03001CDAK
供应商: Mouser
标准整包数: 1

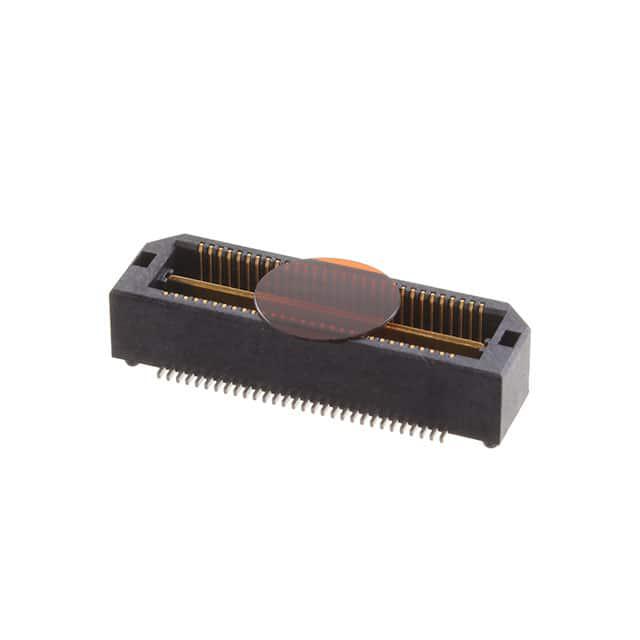

SAMTEC 矩形连接器 - 外壳 QTH-030-01-C-D-A-K

QTH-030-01-C-D-A-K概述


    产品简介


    本产品是一款由Samtec公司设计制造的高密度双排插针连接器(High Density Double Row High Speed Terminal Assembly),型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品专为电子设备提供高性能的信号传输和接地解决方案,适用于多种应用领域,如计算机网络、电信设备、航空航天、工业自动化等。

    技术参数


    - 插针数量:每行最多可选30个位置,支持每行90个位置的特殊配置。
    - 排列规格:-D:双排设计(使用QTH-30-XX-D-XX 和 QTHH-30-XX-D-XX)。
    - 电镀规格:
    - -F:接触区3µ''选择性金,尾部无铅锡(使用T-1SXX-XX-F 和 T-1GXX-XX-F)。
    - -L:接触区10µ''选择性金,尾部无铅锡(使用T-1SXX-XX-L 和 T-1GXX-XX-L)。
    - -H:接触区30µ''金,尾部3µ''金(使用T-1SXX-XX-H 和 T-1GXX-XX-G)。
    - -C:接触区50µ''选择性金,尾部无铅锡(使用T-1SXX-XX-C 和 T-1GXX-XX-L)。
    - 引脚样式:可选01至10种不同长度的引脚。
    - 包装选项:可根据需求选择盘装或带卷式包装。
    - 材质:绝缘体采用UL94V-0级LCP,颜色为黑色;触点及地平面材料为磷青铜。

    产品特点和优势


    - 高密度设计:采用双排结构,有效提高空间利用率。
    - 多种引脚长度选择:满足不同应用场景的需求。
    - 高标准的电气特性:低推力(最小6oz)、高地面保持力(至少1磅)。
    - 优良的接触材料:提供不同类型的镀层,以适应各种环境要求。
    - 多样化的封装选项:方便集成到不同的生产流程中。

    应用案例和使用建议


    本产品特别适合于高速数据传输的应用场景,例如服务器、路由器和交换机等网络设备。在安装过程中,可以考虑增加对齐销和摩擦锁选项来提升产品的稳定性。此外,选择合适的包装方式(如带卷式包装)将有助于简化生产和组装流程。

    兼容性和支持


    本产品与Samtec公司的其他连接器产品具有良好的兼容性,能够无缝集成到现有的硬件系统中。Samtec公司提供了详尽的技术支持服务,包括应用工程、客户支持和定制化解决方案,确保用户在使用过程中的所有疑问都能得到及时解决。

    常见问题与解决方案


    1. 问:如何确保连接器的长期稳定性和可靠性?
    答:通过选择符合标准的材料和镀层,并在设计阶段加入额外的安全措施(如对齐销和摩擦锁)。

    2. 问:在高温环境下使用时,是否需要采取特殊防护措施?
    答:推荐使用耐高温的镀层材料(如30µ''金),并结合良好的散热设计。

    总结和推荐


    综合来看,Samtec公司的QTH系列连接器凭借其高密度设计、丰富的功能选项以及良好的电气特性,在多领域内都有着广泛的应用前景。对于需要高效可靠信号传输的应用场合,我们强烈推荐使用这一系列的产品。

QTH-030-01-C-D-A-K参数

参数
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 60pin
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-030-01-C-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-C-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-030-01-C-D-A-K QTH-030-01-C-D-A-K数据手册

QTH-030-01-C-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.6065 ¥ 148.7749
288+ $ 11.277 ¥ 95.2907
576+ $ 8.8725 ¥ 74.9726
库存: 194
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 148.77
直接购买
加入购物车
