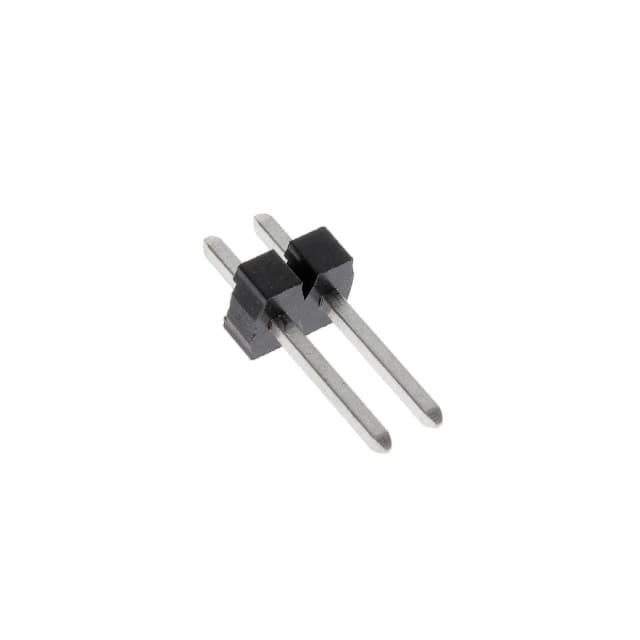

FWJ-02-01-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 3.96mm间距2p单排排针, FWJ系列, 直角
供应商型号: 200-FWJ0201TS
供应商: Mouser
标准整包数: 1

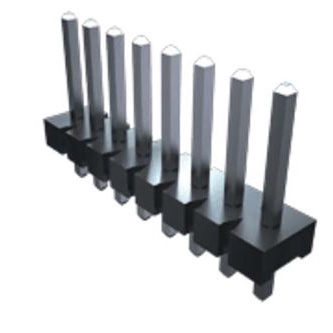

SAMTEC 矩形连接器 - 外壳 FWJ-02-01-T-S

FWJ-02-01-T-S概述

    #

    产品简介


    POWER HEADERS, STACKERS & SOCKETS 系列
    Power Headers, Stackers 和 Sockets 系列是专为电力连接应用设计的高品质电子元件。这类产品主要包括标准头(FWJ)、高温头(HFWJ)和堆叠高度(JW),其核心优势在于卓越的电气性能和广泛的应用领域。这些产品常用于工业自动化、通信设备、计算机网络、医疗设备及消费电子产品等。

    技术参数


    基本规格
    - 插针数量:01 至 24 针
    - 端子材料:
    - FWJ, HFWJ, JW:磷青铜
    - FHP:铍铜
    - 接触材料(仅限 FHP):铍铜
    - 绝缘材料:
    - FWJ:黑玻璃填充聚酯
    - HFWJ, JW:自然液态液晶聚合物
    - FHP:黑液态液晶聚合物
    - 电镀:Sn over 50 µ" (1.27 µm) Ni
    - 温度范围:-55 °C 到 +105 °C
    - 电压等级:600 VAC / 845 VDC
    工作环境和特性
    - 插针长度:0.140 英寸至 0.345 英寸(FHP)
    - 擦拭距离(仅限 FHP):0.015 英寸
    - 焊接方式:
    - FWJ:仅支持通过波峰焊
    - HFWJ, JW, FHP:支持无铅回流焊
    - 表面贴装:
    - HFWJ, FWJ, JW:最大弯曲度 0.008 英寸(2-16 针),0.010 英寸(17-24 针)
    - FHP:最大弯曲度 0.006 英寸

    产品特点和优势


    1. 高可靠性:具备优异的电气性能和耐用性,确保长时间稳定运行。
    2. 宽泛的工作温度范围:能够在极端环境下可靠工作,适用于严苛的应用场景。
    3. 高电压耐受能力:能够承受高达 600 VAC / 845 VDC 的电压,适用于高功率设备。
    4. 广泛的插针数量选择:提供从 01 至 24 针的不同配置,满足多种应用需求。
    5. 多样的端子和接触材料:根据不同应用场合选择不同的材料组合,增强适用性和灵活性。

    应用案例和使用建议


    应用案例
    - 工业自动化:应用于工业控制系统中的信号传输和电源连接。
    - 通信设备:用于服务器和路由器之间的电力传输。
    - 医疗设备:在高精度测量设备中提供稳定的电源连接。
    - 消费电子产品:用于智能手机和平板电脑的充电接口。
    使用建议
    - 安装注意事项:确保安装时对齐正确,避免过度施力导致损坏。
    - 散热设计:高功率应用中,需考虑良好的散热设计以保证长期稳定性。
    - 定期检查:定期检查连接器的磨损情况,及时更换以确保安全可靠运行。

    兼容性和支持


    - 兼容性:FWJ, HFWJ, JW 和 FHP 系列相互兼容,可灵活搭配使用。
    - 厂商支持:提供全面的技术支持,包括但不限于设计咨询、安装指导和故障排除服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针弯曲或损坏 | 检查插针的插入角度和力度,使用合适的工具进行安装。 |
    | 连接不稳定 | 检查是否有灰尘或异物堵塞插孔,确保接触良好。 |
    | 高温环境下工作异常 | 考虑使用 HFWJ 系列,以适应更高的工作温度。 |

    总结和推荐


    总结:
    FWJ, HFWJ, JW 和 FHP 系列产品凭借其出色的电气性能、高可靠性和广泛的适用性,在众多工业和消费电子领域表现出色。这些产品在高电压和高温度环境下仍能保持稳定工作,具有优异的性价比。
    推荐:
    鉴于其卓越的性能和广泛应用,我们强烈推荐此系列产品。无论是在高功率系统中还是在极端环境中,这些连接器都能为您提供可靠的解决方案。

FWJ-02-01-T-S参数

参数
针脚数 2pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
长*宽*高 7.92mm*6.35mm*6.35mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

FWJ-02-01-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FWJ-02-01-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FWJ-02-01-T-S FWJ-02-01-T-S数据手册

FWJ-02-01-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
