首页  >  产品百科  >  HTSW-116-08-F-S-RA

HTSW-116-08-F-S-RA

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 16pin 6.3A 76nm 金 通孔安装 40.64mm(长度)*10.22mm(高度)
供应商型号: HTSW-116-08-F-S-RA-ND
供应商: Digi-Key
标准整包数: 1

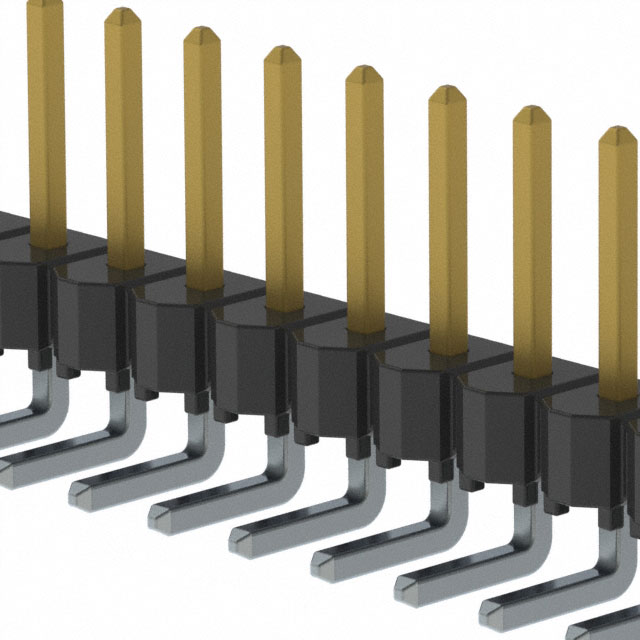

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-116-08-F-S-RA

HTSW-116-08-F-S-RA概述

    # 电子元器件产品技术手册

    产品简介


    本文将介绍一种特定系列的电子元器件——Samtec公司的TSW/HTSW系列连接器。TSW/HTSW连接器主要用于PCB(印刷电路板)和电缆之间的连接,广泛应用于电信、工业自动化、医疗设备、军事等领域。该系列连接器采用标准的通孔插针设计,确保稳定可靠的电气性能和机械强度。

    技术参数


    物理规格
    - 引脚间距: .100" (2.54 mm) 和 .200" (5.08 mm)
    - 材料: 绝缘材料为PBT(聚对苯二甲酸丁二醇酯),高温型号HTSW的绝缘材料为天然LCP(液晶聚合物)
    - 终端材料: 磷青铜
    - 电镀: Au(金)或Sn(锡)覆盖50 µ" (1.27 µm) Ni(镍)
    工作环境
    - 操作温度范围:
    - 金电镀型号:-55 °C 至 +125 °C
    - 锡电镀型号:-55 °C 至 +105 °C
    - 耐电压:
    - TSW型号:与SSW连接器配合时为550 VAC,与BCS连接器配合时为500 VAC
    - HTSW型号:具有无铅焊接能力
    额定电流
    - 每针额定电流:
    - TSW型号:
    - 与ESW配合:5.2 A
    - 与SSW配合:5.7 A
    - 与SLW配合:5.2 A
    - 与SSQ配合:6.3 A
    - 与SSM配合:5.2 A
    - 与BCS配合:4.6 A
    - 与SNT配合:4.3 A
    - HTSW型号:未明确说明

    产品特点和优势


    - 广泛适用性: 支持多种连接器组合,适用于不同的应用场景。
    - 环境适应性强: 操作温度范围广,适合在严苛环境下使用。
    - 高可靠性: 使用磷青铜作为终端材料,并经过多层电镀处理,提高使用寿命。
    - 结构紧凑: 提供不同引脚间距选择,适合空间有限的应用场景。

    应用案例和使用建议


    应用案例
    - 电信行业: 在光纤通信设备中,TSW/HTSW连接器用于PCB与光纤模块的连接。
    - 工业自动化: 在机器视觉系统中,TSW/HTSW连接器用于控制板与传感器的连接。
    使用建议
    - 正确的引脚间距选择: 根据具体应用需求选择合适的引脚间距,避免不必要的信号干扰。
    - 适当的电镀选择: 根据预期的工作温度范围和环境条件,选择合适的电镀材料以提高抗腐蚀性和延长使用寿命。
    - 正确的安装方式: 建议采用标准通孔焊接技术,以保证良好的电气接触和机械稳定性。

    兼容性和支持


    - 兼容性: TSW/HTSW系列连接器可以与多种类型的连接器(如SSW、SSQ、ESW等)配合使用,具有良好的互换性和兼容性。
    - 厂商支持: Samtec公司提供全面的技术支持和售后服务,包括产品选型指导、技术支持和定制服务。

    常见问题与解决方案


    常见问题
    1. 焊接问题
    - 解决方案: 确保焊接温度和时间符合规范要求,避免过热或过冷导致的虚焊或断裂。
    2. 信号干扰
    - 解决方案: 选择合适的引脚间距和屏蔽措施,减少外部电磁干扰的影响。
    3. 机械损坏
    - 解决方案: 安装时要轻柔操作,避免过度弯折或冲击导致引脚变形或断裂。

    总结和推荐


    综合评估
    TSW/HTSW系列连接器以其广泛的应用范围、稳定的电气性能、可靠的操作环境和良好的兼容性,在市场上具有很强的竞争力。特别是其高环境适应性和广泛的电镀选择,使其适用于各种恶劣的工作环境。
    推荐使用
    鉴于其出色的性能和广泛应用范围,强烈推荐在需要高性能连接器的场合使用TSW/HTSW系列连接器。选择时应根据具体应用场景的要求,选择合适的型号和电镀类型,以确保最佳的使用效果。

HTSW-116-08-F-S-RA参数

参数
颜色 -
触头镀层厚度 - 配接 76nm
额定电流 6.3A
针脚数 16pin
间距-配接 2.54mm
触头镀层 - 配接
防护等级 -
排数 1
类型 Header,Push-Pull
长*宽*高 40.64mm(长度)*10.22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HTSW-116-08-F-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-116-08-F-S-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-116-08-F-S-RA HTSW-116-08-F-S-RA数据手册

HTSW-116-08-F-S-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
