HTSW-140-07-L-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 40pin 6.3A 250nm 金 通孔安装 101.6mm(长度)*2.48mm(高度)
供应商型号: SR-HTSW-140-07-L-S
供应商: 海外现货
标准整包数: 1

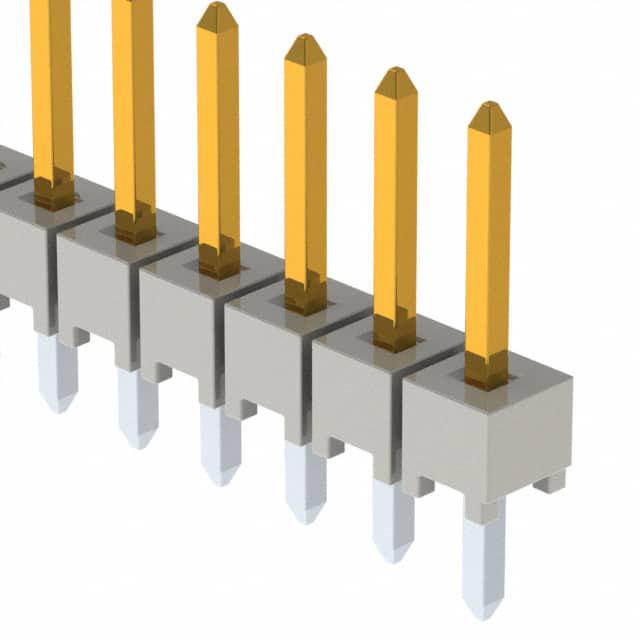

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-140-07-L-S

HTSW-140-07-L-S概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件产品技术手册

    1. 产品简介


    HTSW-XXX-XX-XXX-X-XX-XX-XX 是一种具有多种配置选项的高性能连接器系统,由Samtec公司生产。其主要功能在于提供高密度、可靠的数据传输,适用于各种工业控制、通信设备、航空航天、医疗仪器等多个领域。

    2. 技术参数


    以下是根据手册中提取的关键技术参数:
    - 型号代码解析:
    - `-S`: 单排
    - `-D`: 双排
    - `-T`: 三排
    - `-Q`: 三排,仅填充外侧排

    - 位置数:
    - `A` = 每个位置间距为0.1英寸 (2.54mm)
    - `B` = 每个位置间距为0.2英寸 (5.08mm)
    - 引脚样式:参见表1,SHT 6
    - 端子间距:
    - `-1`: 0.100英寸 (2.54mm)
    - `-2`: 0.200英寸 (5.08mm)
    - 镀层类型:
    - `G`: 接触区镀金10微英寸,尾部镀金3微英寸
    - `T`: 接触区及尾部镀普通锡
    - `S`: 接触区选择性镀金30微英寸,尾部镀普通锡
    - 终端空间:
    - `-1`: 0.100英寸 (2.54mm),填满所有位置
    - `-2`: 0.200英寸 (5.08mm),每两格填充一个位置
    - 其他关键参数:
    - 最小终端推力:3磅
    - 最大高度变化:0.005英寸 (0.127毫米) (不适用于右角度尾部)
    - 镀金接触区域最小值:0.165英寸 (4.19毫米)

    3. 产品特点和优势


    HTSW-XXX-XX-XXX-X-XX-XX 连接器以其高密度、可靠性和多功能性著称。该连接器能够适应多种不同的应用场景,包括自动化控制系统、高速数据传输、医疗监控设备等。其优势包括:
    - 高密度设计:可以在有限的空间内提供更多的连接点。
    - 广泛的应用兼容性:适合各种标准和非标准应用。
    - 优异的机械强度:即使在恶劣环境中也能保持稳定的工作状态。
    - 多样化镀层选项:满足不同环境下的电气和化学稳定性要求。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于自动生产线中的传感器信号传输。
    - 通信设备:作为数据中心机柜内部的互连解决方案。
    - 航空航天:提供可靠的数据连接,确保长时间工作的稳定性。
    使用建议:
    - 在组装过程中,注意避免焊接热量对连接器造成损伤。
    - 使用专用工具进行插拔操作,以保护接触部位不受损害。
    - 定期检查连接器的状态,特别是镀层的完整性。

    5. 兼容性和支持


    HTSW-XXX-XX-XXX-X-XX-XX 支持与多数行业标准的电子元器件兼容,包括特定的印刷电路板和线缆系统。Samtec公司提供了详细的技术支持文档和培训资源,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:接触不良
    - 解决方法:检查是否有灰尘或污染物附着,清理接触区域并重新装配。

    - 问题2:镀层损坏
    - 解决方法:检查环境条件,确保不会对镀层产生腐蚀作用;更换损坏的部件。

    7. 总结和推荐


    HTSW-XXX-XX-XXX-X-XX-XX 连接器是一款非常优秀的高密度连接解决方案,特别适用于需要高可靠性且环境多变的应用场合。该产品不仅具备出色的机械和电气性能,还提供了丰富的配置选项,能够满足各种复杂的使用需求。因此,我强烈推荐此款连接器产品给对可靠性和灵活性有较高要求的用户。
    如有更多疑问,欢迎随时联系Samtec公司获取专业技术支持。

HTSW-140-07-L-S参数

参数
触头镀层厚度 - 配接 250nm
排数 1
颜色 -
针脚数 40pin
间距-配接 2.54mm
触头镀层 - 配接
额定电流 6.3A
防护等级 -
类型 Header,Push-Pull
长*宽*高 101.6mm(长度)*2.48mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

HTSW-140-07-L-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-140-07-L-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-140-07-L-S HTSW-140-07-L-S数据手册

HTSW-140-07-L-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 3.4625 ¥ 28.9811
100+ $ 3.0125 ¥ 25.2146
500+ $ 2.6125 ¥ 21.8666
1000+ $ 2.1625 ¥ 18.1001
2000+ $ 1.8 ¥ 15.066
5000+ $ 1.5 ¥ 12.555
库存: 475
起订量: 104 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2521.46
