HTSW-105-14-G-D

厂牌: SAMTEC
产品描述: 10pin 2.54mm 2 2.54mm Header,Push-Pull 6.3A 250nm 金 自然色 通孔安装 12.7mm(长度)*5.08mm(高度)
供应商型号: 200-HTSW10514GD
供应商: Mouser
标准整包数: 1

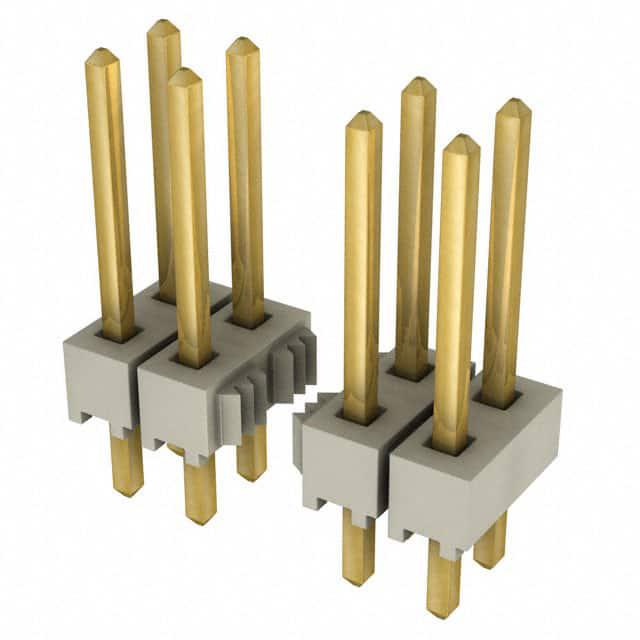

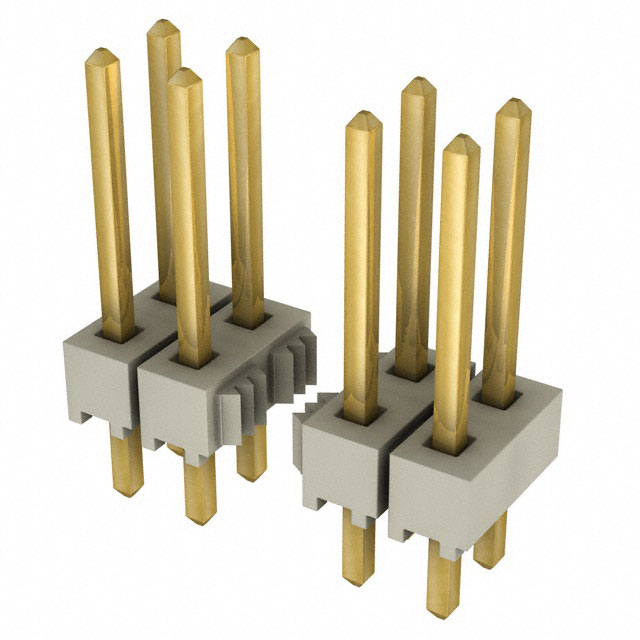

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-105-14-G-D

HTSW-105-14-G-D概述

    HTSW-XXX-XX-XXX-X-XX-XX-XX 电子元器件技术手册

    1. 产品简介


    产品类型: 连接器
    主要功能: HTSW-XXX-XX-XXX-X-XX-XX-XX是一款用于电子设备连接的重要组件,提供各种配置和规格,适用于多种高要求的应用环境。
    应用领域: 通信设备、工业自动化、医疗设备、汽车电子等领域。

    2. 技术参数


    - 单排/双排/三排/三排,填充外排:由“-S”,“-D”,“-T” 和 “-Q” 标识。
    - 每行位置数:标识具体位置数量和间距。
    - 引脚样式:参见表1,第6页。
    - 锁紧尾端:仅在指定引脚样式上可用(-05至-08,-16至-25)。
    - 接触面电镀:支持多种电镀选项(如金、锡、混合电镀等),具体请参阅材料清单。
    - 引脚间距:.100英寸(2.54毫米)或.200英寸(5.08毫米)。
    - 组装检查:具体详见图纸中的注释。

    3. 产品特点和优势


    - 多种配置选择:可根据不同需求选择不同的排数、位置数及引脚样式,适应广泛的应用场景。
    - 稳固耐用:采用高温终端材料,确保在恶劣环境下仍能保持稳定性能。
    - 高度兼容:能够与其他标准部件配合使用,提高系统集成度。
    - 优良的电气特性:优秀的信号传输性能和抗干扰能力,确保设备稳定运行。

    4. 应用案例和使用建议


    - 通信设备:用于网络路由器、交换机等设备的内部连接,确保高速数据传输的稳定性。
    - 工业自动化:在复杂的生产线中,用于传感器、控制器之间的可靠连接。
    - 医疗设备:精密测量和控制系统中,要求极高的信号准确性和可靠性。
    - 汽车电子:用于车载信息娱乐系统的高速数据传输,需要满足严格的温度和震动条件。
    使用建议:
    - 在安装前,仔细阅读产品手册,确认所选型号符合设计要求。
    - 针对不同的应用场景,合理选择引脚样式和电镀方式,以满足特定环境下的需求。
    - 注意组装时的操作规范,避免不当操作导致连接不良。

    5. 兼容性和支持


    - 兼容性:产品具有良好的兼容性,能够与其他标准部件无缝对接。
    - 支持服务:制造商提供详尽的技术文档和支持,对于常见的安装和使用问题提供指导。

    6. 常见问题与解决方案


    - 问题1:安装过程中出现连接不稳定的情况。
    - 解决方案:确保正确选择了合适的型号并按照图纸规范进行装配。
    - 问题2:产品在特定环境下工作异常。
    - 解决方案:检查所选型号是否满足该环境的工作条件,必要时可咨询技术支持。

    7. 总结和推荐


    综合评估:
    HTSW-XXX-XX-XXX-X-XX-XX凭借其丰富的配置选择、优秀的电气性能和可靠性,成为各行业中的优选连接器。其广泛的适用性和优良的性能使其成为电子设备连接的理想选择。
    推荐:
    强烈推荐在各种高要求的应用环境中选用此款连接器。无论是工业自动化、通信还是医疗设备,HTSW-XXX-XX-XXX-X-XX-XX都能提供卓越的连接解决方案。

HTSW-105-14-G-D参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 6.3A
颜色 自然色
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
防护等级 -
触头镀层 - 配接
长*宽*高 12.7mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-105-14-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-105-14-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-105-14-G-D HTSW-105-14-G-D数据手册

HTSW-105-14-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
50+ $ 1.034 ¥ 8.7373
100+ $ 0.858 ¥ 7.2501
500+ $ 0.702 ¥ 5.9319
1000+ $ 0.5832 ¥ 4.928
2000+ $ 0.486 ¥ 4.1067
5000+ $ 0.3885 ¥ 3.2828
10000+ $ 0.315 ¥ 2.6618
库存: 105
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
