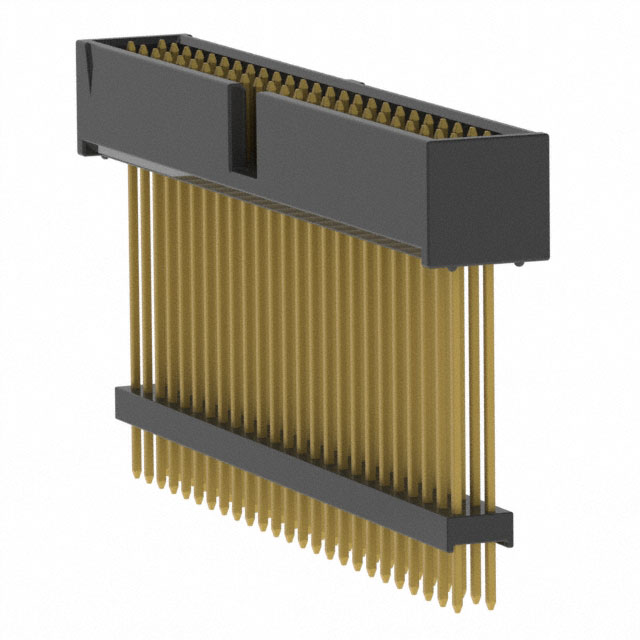

ZSS-125-08-G-D-1165

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2 50pin Male Pin 通孔安装 67.31mm(长度)*9.27mm(高度)
供应商型号: N-ZSS-125-08-G-D-1165
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ZSS-125-08-G-D-1165

ZSS-125-08-G-D-1165概述


    产品简介


    ZSS-113-03-L-D-0735 和 HTSS 系列电连接器
    ZSS-113-03-L-D-0735 和 HTSS 系列电连接器是专为高性能要求而设计的产品。它们主要用于信号传输和电源分配,广泛应用于工业控制、汽车电子、通信设备、医疗仪器等领域。这些连接器提供了多种配置选项,以适应不同应用的需求。

    技术参数


    - 连接器类型:TSS(带罩),HTSS(高温带罩),ZSS(高密度)
    - 绝缘材料:TSS 和 ZSS 系列为黑色玻璃填充聚酯;HTSS 系列为自然色 PCT
    - 额定绝缘电阻:≥5000 MΩ
    - 终端材料:磷青铜
    - 表面处理:金镀层或锡镀层(金层厚 ≥50 µ")
    - 工作温度范围:
    - 金镀层:-55°C 至 +125°C
    - 锡镀层:-55°C 至 +105°C
    - 阻燃等级:UL 94V-O
    - 耐压能力:1000 VRMS
    - RoHS 符合性:是
    - 引脚数量:每行1到36个引脚
    - 接触面积:0.64 mm²
    - 高度:0.25 mm(±公差)
    - 宽度:2.54 mm(±公差)

    产品特点和优势


    - 可靠的机械性能:采用磷青铜材料的终端具有较高的机械强度和耐久性,保证了连接器在长时间使用中的稳定性。
    - 出色的电气性能:通过严格的绝缘电阻测试和耐压测试,确保了在各种环境下信号传输的可靠性。
    - 宽泛的工作温度范围:金镀层型连接器可以在极端温度下正常工作,适用于恶劣环境下的应用。
    - 多种安装方式:提供双排通孔、双排贴片及直角安装等多种选项,满足不同的装配需求。
    - 兼容性强:与多种其他系列的连接器(如SSW、SSQ、ESW、ESQ、SSM、BCS)兼容,方便集成到现有系统中。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于机器之间的信号和电源连接,保证高效的数据传输和电力供应。
    - 汽车电子:在发动机控制系统中使用,确保数据传输的稳定性和安全性。
    - 通信设备:作为高速信号传输的接口,提高通信系统的整体性能。
    使用建议
    - 在选择连接器时,需根据具体的应用环境和需求来确定合适的尺寸、材质和引脚数量。
    - 确保连接器的安装稳固,避免因振动导致接触不良。
    - 考虑到机械稳定性,在某些应用中可以考虑增加机械板固定器。

    兼容性和支持


    - 兼容性:ZSS 系列连接器可与多种型号的连接器兼容,如 SSW、SSQ、ESW、ESQ、SSM 和 BCS。
    - 支持和服务:Samtec 提供详细的安装指南和技术支持,同时可以通过官方邮箱 ipg@samtec.com 获取更多帮助。

    常见问题与解决方案


    - 问题 1:连接器插入时出现松动。
    - 解决方案:检查连接器的尺寸是否符合标准,确保正确安装并紧固螺丝。
    - 问题 2:信号传输不稳定。
    - 解决方案:检查连接器的接触面积是否合适,清洁引脚以去除氧化物。
    - 问题 3:连接器温度过高。
    - 解决方案:检查是否选择了适合工作温度范围的镀层类型,必要时更换更适合的连接器。

    总结和推荐


    ZSS-113-03-L-D-0735 和 HTSS 系列连接器凭借其卓越的电气性能、可靠性和广泛的应用范围,成为许多关键领域的理想选择。这些连接器不仅在电气和机械性能上表现出色,而且具有良好的环境适应性,适用于多种复杂环境下的应用。因此,强烈推荐在需要高性能连接解决方案的场合使用这些产品。

ZSS-125-08-G-D-1165参数

参数
类型 Elevated,Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
针脚数 50pin
长*宽*高 67.31mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-125-08-G-D-1165厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-125-08-G-D-1165数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC ZSS-125-08-G-D-1165 ZSS-125-08-G-D-1165数据手册

ZSS-125-08-G-D-1165封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 6.519 ¥ 55.4115
库存: 80
起订量: 20 增量: 1
交货地:
最小起订量为:20
合计: ¥ 1108.23
