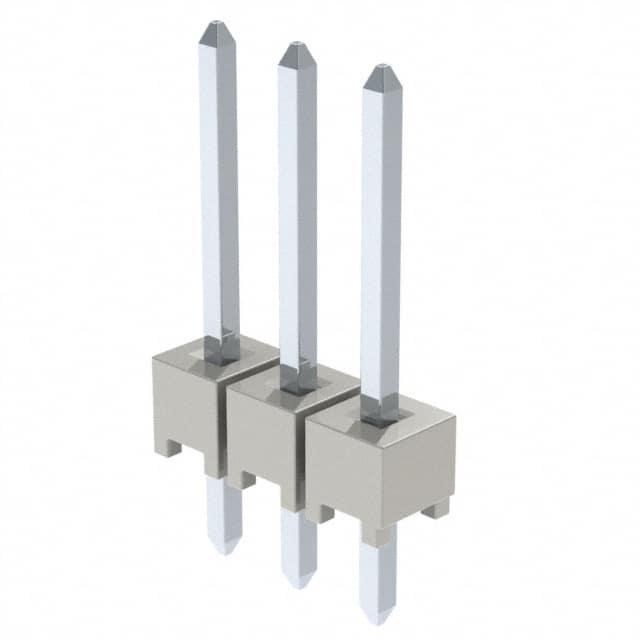

HTSW-103-14-T-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 3pin 6.3A 锡 自然色 通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: 200-HTSW10314TS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-14-T-S

HTSW-103-14-T-S概述

    # HTSW 系列电子元器件技术手册

    1. 产品简介


    HTSW 系列电子元器件是一种高度可靠的高密度连接器,广泛应用于工业控制、通信设备、医疗仪器和消费电子等领域。该系列连接器具有多种配置选项,可根据具体需求定制不同的针数、间距和安装方式。主要功能包括提供稳定的电连接、屏蔽电磁干扰以及增强设备的耐用性。其独特的设计使其在严苛的工作环境中表现出色。
    产品类型
    - 单排:S(Single)
    - 双排:D(Double)
    - 三排:T(Triple)
    - 三排填充外侧:Q(Triple Row, Fill Outer Rows Only)
    主要功能
    - 高密度布线,适合小型化设计
    - 多种针数可选,满足不同应用场景需求
    - 支持多种引脚样式和镀层选项
    应用领域
    - 工业自动化设备
    - 医疗电子设备
    - 数据通信设备
    - 消费电子产品

    2. 技术参数


    以下是 HTSW 系列连接器的主要技术规格:
    | 参数 | 规格范围 |

    | 针数(每行) | -1:1-50;-2:2-25 |
    | 引脚间距 | -1:0.100英寸(2.54mm);-2:0.200英寸(5.08mm) |
    | 插拔力 | ≥3lbs |
    | 绝缘材料 | LCP,UL-94-V-0等级 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 镀层选项 | 金、锡、镍等 |

    3. 产品特点和优势


    HTSW 系列连接器具有以下显著特点和优势:
    1. 高可靠性:采用高品质绝缘材料和镀层,确保长期稳定运行。
    2. 灵活性强:通过灵活的配置选项,适应各种复杂的应用场景。
    3. 耐用性好:经过严格的机械和电气测试,满足严苛的工作环境要求。
    4. 紧凑设计:实现更高的集成度,节省空间,降低设计成本。

    4. 应用案例和使用建议


    应用案例
    - 在医疗监护设备中,HTSW 连接器用于信号传输,确保数据的实时性和准确性。
    - 在通信设备中,它被用于高速数据传输接口,提供可靠的连接性能。
    使用建议
    - 选择合适的针数和间距:根据设备的物理尺寸和所需信号数量合理配置。
    - 注意安装方向:确保正确安装锁扣结构(如 -LC 和 -LL 选项),以避免接触不良。
    - 定期检查维护:特别是在高频应用中,需定期检查连接器的清洁度和接触质量。

    5. 兼容性和支持


    HTSW 系列连接器具有良好的兼容性,可以与其他标准组件无缝对接。SAMTEC 提供全面的技术支持,包括产品选型指导、定制服务和售后服务,确保客户能够快速解决问题并顺利完成项目。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻过高 | 检查镀层是否完好,必要时重新镀金。 |
    | 插拔力异常 | 调整插拔力设置,确保符合规格要求。 |
    | 连接松动 | 确认锁扣结构是否正确安装。 |

    7. 总结和推荐


    HTSW 系列电子元器件以其高可靠性和灵活性,成为许多高端电子设备的理想选择。其广泛的应用场景和强大的技术支持使其在市场上具有显著的竞争优势。我们强烈推荐此系列产品给需要高性能连接解决方案的设计工程师。
    如果您有任何疑问或需要进一步的信息,请随时联系我们的技术支持团队。

HTSW-103-14-T-S参数

参数
排数 1
间距-配接 2.54mm
防护等级 -
针脚数 3pin
类型 Header,Push-Pull
触头镀层厚度 - 配接 -
额定电流 6.3A
颜色 自然色
触头镀层 - 配接
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装
