首页  >  产品百科  >  FTMH-145-03-F-DV-A-P

FTMH-145-03-F-DV-A-P

厂牌: SAMTEC
产品描述: Header,Push-Pull 1mm 2 90pin 2.8A 76nm 金 黑色 贴片安装 45mm(长度)*5.21mm(高度)
供应商型号: Q-FTMH-145-03-F-DV-A-P
供应商: 期货订购
标准整包数: 1

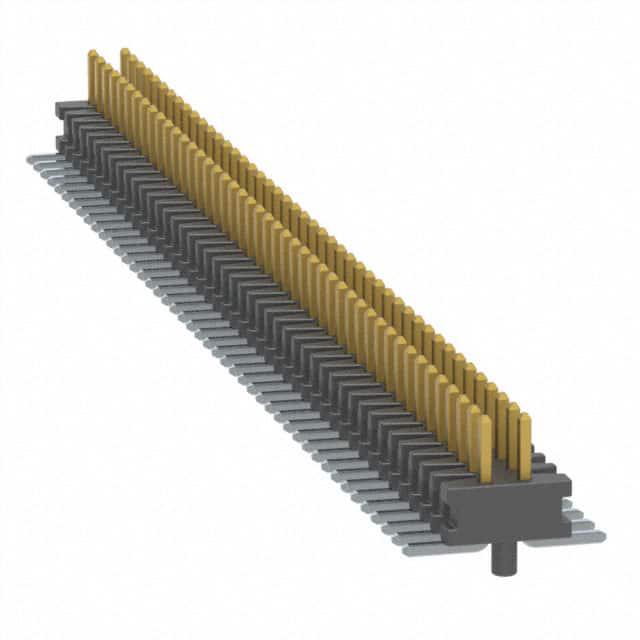

SAMTEC 矩形连接器 - 针座 - 公插针 FTMH-145-03-F-DV-A-P

FTMH-145-03-F-DV-A-P概述


    产品简介


    FTMH/FTM 系列终端条连接器是一种适用于各种电子设备的小型化、高可靠性连接器。该系列产品由多种配置组成,主要分为FTMH系列(SMT Micro)和FTM系列(Micro Low Profile),可用于表面贴装和低剖面安装。这些连接器设计用于自动化组装过程,具有较高的电气性能和可靠性,广泛应用于通信设备、计算机外围设备、工业控制等领域。

    技术参数


    - 引脚数: 每行引脚数从2到50不等(FTMH)。
    - 引脚间距: 1.00 mm (.0394")。
    - 接触件材料: 磷青铜。
    - 绝缘材料: 黑色液晶聚合物。
    - 电流容量: 每个引脚2.8 A(双引脚供电时)。
    - 工作温度范围: -55 °C 至 +125 °C。
    - 镀层选项: Sn 或 Au 覆盖 50 µ" (1.27 µm) Ni,可选金闪镀层或10 µ" (0.25 µm)金镀层。
    - RoHS合规: 是。
    - 无铅焊接: 是。
    - 镀层选项: Sn 或 Au 覆盖 50 µ" (1.27 µm) Ni,可选金闪镀层或10 µ" (0.25 µm)金镀层。
    - 引脚共面性:
    - -DV选项: 最大0.10 mm (.004")。
    - -DH选项: 最大0.10 mm (.004")(5-25位置),最大0.15 mm (.006")(26-50位置)。
    - 引脚长度:
    - -02选项: 1.91 mm (.075")。
    - -03选项: 1.65 mm (.065")。


    产品特点和优势


    FTMH/FTM 系列连接器具备多个显著的优势:
    - 紧凑设计: 具有小尺寸和高密度引脚配置,适合空间受限的应用场合。
    - 高可靠性: 采用磷青铜材料和高电流容量,保证长时间运行的稳定性和可靠性。
    - 适应性强: 多种镀层和引脚长度选项满足不同应用需求。
    - 高机械强度: 塑料和金属材质的组合确保连接器在极端环境下的稳定性。
    - 易于组装: 支持自动化装配过程,简化制造流程。

    应用案例和使用建议


    应用案例: 在通信设备、计算机外设和工业控制系统中使用FTMH/FTM连接器可以实现高效可靠的信号传输。例如,在路由器中,连接器可以作为高速信号的传输通道,保障网络通信的顺畅。
    使用建议:
    - 选择合适的镀层类型以适应具体应用中的环境要求。
    - 使用自动化装配设备提高生产效率和装配精度。
    - 注意引脚的共面性问题,以确保连接器能够正确地安装到电路板上。
    - 结合具体的应用场景选择适当的连接器型号,如FTMH系列更适合表面贴装应用,而FTM系列更适合低剖面安装。

    兼容性和支持


    FTMH/FTM系列连接器支持多种不同的配置选项,如端罩、塑料或金属引脚垫、以及不同的引脚长度和间距。这些配置可以灵活地根据具体需求进行选择。制造商Samtec提供了详尽的技术支持文档和参考指南,帮助客户更好地理解和使用这些连接器。此外,Samtec还提供定制服务,以满足特定的客户要求。

    常见问题与解决方案


    - 问题: 如何选择合适的引脚长度?
    - 解答: 根据目标电路板的厚度和所要求的引脚共面性来选择引脚长度。
    - 问题: 如何保证连接器的高可靠性?
    - 解答: 确保连接器的装配质量,避免过度弯曲引脚,并定期进行清洁维护。
    - 问题: 是否支持自动化装配?
    - 解答: 是的,FTMH/FTM系列连接器设计支持自动化装配过程,这有助于提高生产效率和降低人工成本。

    总结和推荐


    综上所述,FTMH/FTM系列连接器是一款设计紧凑、可靠度高的电子元件,广泛应用于各类需要高密度、高性能连接的设备中。其独特的设计和多功能性使其成为众多应用场合的理想选择。因此,强烈推荐该系列产品给寻求高性能、高可靠性连接解决方案的用户。

FTMH-145-03-F-DV-A-P参数

参数
排数 2
额定电流 2.8A
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
针脚数 90pin
防护等级 -
类型 Header,Push-Pull
颜色 黑色
间距-配接 1mm
长*宽*高 45mm(长度)*5.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTMH-145-03-F-DV-A-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTMH-145-03-F-DV-A-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTMH-145-03-F-DV-A-P FTMH-145-03-F-DV-A-P数据手册

FTMH-145-03-F-DV-A-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.9038 ¥ 132.0019
25+ $ 13.7927 ¥ 114.4795
50+ $ 11.8143 ¥ 98.0586
100+ $ 8.5893 ¥ 71.2911
500+ $ 7.783 ¥ 64.5992
1000+ $ 6.1786 ¥ 51.2822
2904+ $ 4.558 ¥ 37.8317
7836+ $ 4.2765 ¥ 35.4953
16956+ $ 3.9086 ¥ 32.4414
库存: 100
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1320.01
