首页  >  产品百科  >  TSW-150-16-T-S

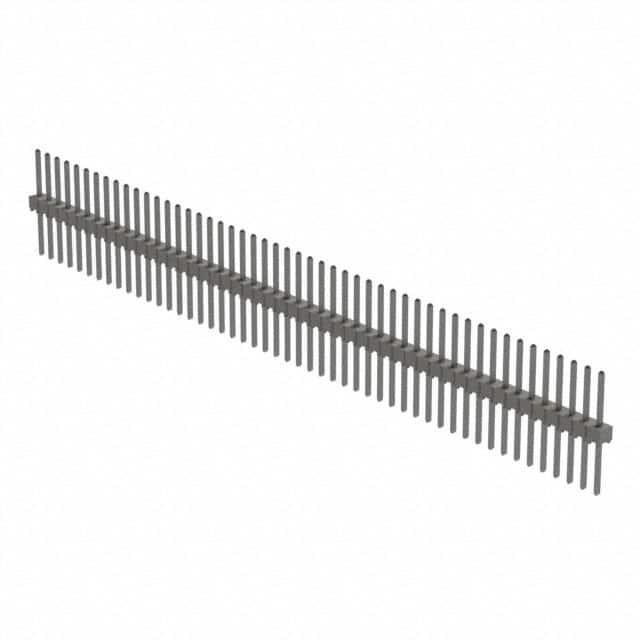

TSW-150-16-T-S

厂牌: SAMTEC
产品描述: 2.54mm间距50p单排排针, TSW系列
供应商型号: 200-TSW15016TS
供应商: Mouser
标准整包数: 1

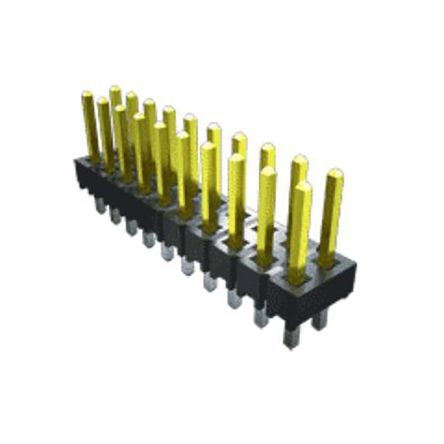

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-150-16-T-S

TSW-150-16-T-S概述


    产品简介




    HTSW-116-11-G-S 和相关系列的电子元器件(如HTSW-115-05-L-Q, TSW-209-09-F-S-RA)是由Samtec公司生产的高品质高速互连组件。这些产品主要用于电路板之间的连接,适用于广泛的应用领域,包括计算机、通信设备、工业自动化系统和医疗设备。HTSW系列特别设计用于高可靠性需求的应用场合。


    技术参数




    - 中心间距:0.100英寸(2.54毫米)或0.200英寸(5.08毫米)
    - 电镀选项:金镀层或锡镀层(50微英寸镍底)
    - 电流容量:根据匹配的连接器类型不同,电流容量为4.3A至6.3A不等
    - 电压等级:最大可达550VAC(视匹配的连接器而定)
    - 工作温度范围:金镀层下为-55°C到+125°C;锡镀层下为-55°C到+105°C
    - 绝缘材料:TSW采用黑色玻璃填充聚酯,HTSW则采用天然液态结晶聚合物
    - 插拔寿命:高插拔循环次数
    - 兼容性:可以与一系列其他连接器产品(如SSW, ESQ, IDSD, IDSS等)匹配使用


    产品特点和优势




    HTSW-116-11-G-S 系列产品采用了创新的设计理念,提供卓越的电气性能和高可靠性。其显著特点是能够适应宽泛的工作温度范围,且具备高电流承载能力和可靠的电气连接。此外,通过多样化的镀层选项,能够满足不同客户的需求,提升系统的整体性能。


    应用案例和使用建议




    在典型的计算机服务器环境中,HTSW系列连接器被广泛应用于服务器主板和扩展卡之间,确保稳定的数据传输。针对此类应用,建议在安装时遵循严格的规范,确保每个接触点的良好连接。此外,在选择合适的连接器配置时,应考虑实际应用场景的需求,例如所需的电流容量和工作环境条件。


    兼容性和支持




    HTSW系列连接器与多种不同的电缆和连接器适配,提供了高度的灵活性和兼容性。例如,HTSW可以与IDSD、IDSS等电缆直接连接。Samtec公司提供全面的技术支持,包括详细的安装指南和技术文档,以帮助客户正确安装和使用这些连接器。


    常见问题与解决方案




    1. 问题:插头和插座之间出现接触不良。
    - 解决方案:检查并确保正确的插针配置和中心间距,同时确认插头和插座已完全对接且没有物理损伤。

    2. 问题:连接器在高温环境下工作不稳定。
    - 解决方案:选用具有更高工作温度范围的镀层(如金镀层),并在安装前仔细检查连接器的状态。

    3. 问题:电流传输不足。
    - 解决方案:确保选择的连接器型号符合所需的电流容量要求,并按照制造商提供的安装指南进行安装。


    总结和推荐




    总体来看,HTSW-116-11-G-S 系列连接器是高性能电子设备的理想选择,特别适合于需要高可靠性、宽温范围及高效能连接的环境。其优良的设计和制造质量使其在市场上具有很高的竞争力。强烈推荐在需要高可靠性和高性能连接的应用场景中使用该系列产品。

TSW-150-16-T-S参数

参数
针脚数 50pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 6.3A
防护等级 -
触头镀层厚度 - 配接 -
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
长*宽*高 127mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-150-16-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-150-16-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-150-16-T-S TSW-150-16-T-S数据手册

TSW-150-16-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.76 ¥ 23.322
100+ $ 1.9656 ¥ 16.6093
500+ $ 1.7064 ¥ 14.4191
1000+ $ 1.365 ¥ 11.5343
2000+ $ 1.1445 ¥ 9.671
5000+ $ 0.9555 ¥ 8.074
10000+ $ 0.777 ¥ 6.5657
库存: 77
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.32
