FTSH-150-04-L-DV

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距100p双排排针, FTSH系列, 垂直
供应商型号: 200-FTSH15004LDV
供应商: Mouser
标准整包数: 1

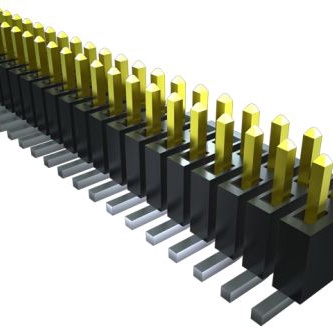

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-150-04-L-DV

FTSH-150-04-L-DV概述

    电子元器件产品技术手册解析

    产品简介


    FTSH系列是一款SMT(表面贴装技术)微小间距接头,专为超低轮廓设计,提供高密度连接。其主要功能是实现电子设备内部或设备间的高效电气连接。FTSH系列广泛应用于工业控制、通信设备、医疗仪器以及消费电子等领域,特别适用于需要紧凑且高可靠性的场合。

    技术参数


    - 引脚数量: 02至50个引脚,可按行排列。
    - 端子材料: 磷青铜,提供高导电性和机械强度。
    - 绝缘材料: 黑色液晶聚合物,具备优异的热稳定性和耐化学腐蚀性。
    - 电镀层: 锡或金(覆盖50µ英寸镍),确保良好的接触可靠性。
    - 电流承载能力: 每针3.4安培,适用于双通道供电。
    - 工作温度范围: -55°C至+125°C,适合严苛环境下的应用。
    - RoHS合规性: 符合RoHS指令,环保无铅。

    产品特点和优势


    - 超低轮廓设计: 能有效节省空间,满足小型化需求。
    - 双垂直引脚选项: 提高电气连接的稳定性。
    - 多样化的尾部选项: 包括双水平、混合技术等,增强适用性。
    - 广泛的连接兼容性: 可与多种接插件配合使用,如FFSD、FLE、CLP-D等。
    - 高度可靠: 采用高品质材料,经久耐用,具备出色的抗振性和抗冲击性。

    应用案例和使用建议


    - 工业控制: 在自动化生产线中作为传感器和控制器之间的连接点,确保数据传输的稳定性和准确性。
    - 通信设备: 在无线基站或路由器中,作为高频信号传输的关键部件,提升信号传输质量。
    - 医疗仪器: 在高精度医疗设备中,保证电气连接的安全性和可靠性。
    - 消费电子: 在智能手表或耳机中,作为电池与主板之间的重要连接部件。
    使用建议:
    - 确保电路板上的焊接点平整,避免焊点虚焊或短路现象。
    - 针对不同应用环境,选择合适的尾部选项以提高连接稳定性。
    - 根据实际需求选择适当的引脚数量和布局,以优化空间利用率和电气性能。

    兼容性和支持


    - 兼容性: 支持多种引脚布局和尾部选项,便于与不同规格的接插件配合使用。
    - 技术支持: 厂商提供详尽的技术文档、推荐的PCB布局指南以及样品试用服务,确保客户能够顺利进行产品选型和测试。

    常见问题与解决方案


    - 问题: 焊接过程中出现虚焊现象。
    - 解决办法: 使用适当的助焊剂和焊接工具,确保焊接点均匀、牢固。

    - 问题: 连接不稳固导致信号传输不良。
    - 解决办法: 选择合适的尾部选项并正确安装,提高连接稳定性。

    总结和推荐


    FTSH系列凭借其超低轮廓设计、高电流承载能力和广泛的应用兼容性,在众多领域展现出卓越的表现。无论是在工业控制还是消费电子领域,FTSH系列都表现出色,能够有效满足高密度连接的需求。强烈推荐此系列产品用于追求紧凑、可靠电气连接的设计项目中。

FTSH-150-04-L-DV参数

参数
排数 2
类型 Cuttable,Header,Push-Pull
防护等级 -
间距-配接 1.27mm
触头镀层 - 配接
额定电流 3.4A
触头镀层厚度 - 配接 250nm
颜色 黑色
针脚数 100pin
长*宽*高 63.5mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-150-04-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-150-04-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-150-04-L-DV FTSH-150-04-L-DV数据手册

FTSH-150-04-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.0515 ¥ 93.3852
27+ $ 9.7308 ¥ 82.2253
54+ $ 9.0612 ¥ 76.5671
108+ $ 7.3116 ¥ 61.783
504+ $ 5.8695 ¥ 49.5973
1008+ $ 4.5885 ¥ 38.7728
2007+ $ 3.276 ¥ 27.6822
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 93.38
