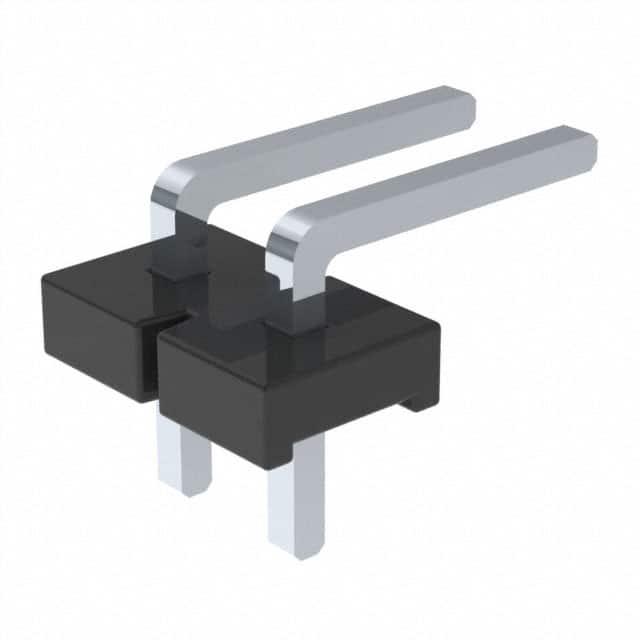

HPM-02-02-T-S-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 5.08mm间距2p单排排针 板对板连接器, HPM系列, 直角, 通孔安装
供应商型号: 200-HPM0202TSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HPM-02-02-T-S-RA

HPM-02-02-T-S-RA概述

    电子元器件产品技术手册

    产品简介


    本文档介绍了Samtec公司生产的高性能电子连接器——HPM系列。该系列连接器具有表面安装(Surface Mount)和直角(Right Angle)两种安装方式,适用于广泛的电子设备,如通信设备、计算机、工业控制系统及消费电子产品等。这些连接器因其可靠的设计和卓越的性能,在各类高要求的应用场景中表现出色。

    技术参数


    - 产品型号:HPM-XX-XX-XX-X-XX-X
    - 引脚间距:0.20英寸(5.08毫米)
    - 引脚数量:1至20个(-01至-20)
    - 工作电压:未明确,但需注意为高功率连接器
    - 接触材料:CDA7025,符合TL02等级
    - 最大允许弯曲:0.003英寸/英寸
    - 最小推力:3磅力
    - 最大允许毛刺:0.0015英寸(0.038毫米)
    - 包装方式:根据引脚数不同采用管式或层式包装

    产品特点和优势


    HPM系列连接器提供了可靠的电气性能和机械强度,适合于高密度连接需求。其表面安装和直角安装设计,使安装更加灵活方便。此外,其独特的接触材料和镀层提高了连接器的耐久性和可靠性。这些特点使其成为高要求电子设备的理想选择。

    应用案例和使用建议


    - 应用案例:典型应用包括计算机服务器、路由器、工业控制面板及通信设备等。这些场景需要高密度连接、稳定可靠的电连接。
    - 使用建议:
    - 确保引脚间距和安装方式符合设计需求,以避免装配错误。
    - 在安装过程中遵循正确的包装方式,确保引脚无损。
    - 注意最大允许弯曲和最小推力要求,确保连接器长期使用的稳定性。

    兼容性和支持


    HPM系列连接器具备与多种设备和组件的良好兼容性,广泛应用于各类电子系统中。Samtec公司提供详尽的技术文档和支持服务,帮助客户更好地理解和使用该系列产品。

    常见问题与解决方案


    1. 问题:引脚间距不准确。
    - 解决办法:检查所选型号是否符合所需间距,必要时联系供应商确认。

    2. 问题:安装过程中出现损坏。
    - 解决办法:严格按照安装指南进行操作,注意防静电保护措施。
    3. 问题:无法达到最小推力要求。
    - 解决办法:检查推力测试是否正确执行,确保连接器的装配质量。

    总结和推荐


    综上所述,HPM系列连接器凭借其可靠的性能、灵活的安装方式以及广泛的适用范围,是高要求电子设备中的优秀选择。无论是表面安装还是直角安装,HPM系列都能满足客户的需求。强烈推荐使用HPM系列连接器,以确保系统的稳定性和可靠性。

HPM-02-02-T-S-RA参数

参数
针脚数 2pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
长*宽*高 10.16mm(长度)*14.43mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

HPM-02-02-T-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
