首页  >  产品百科  >  IPD1-05-D-P

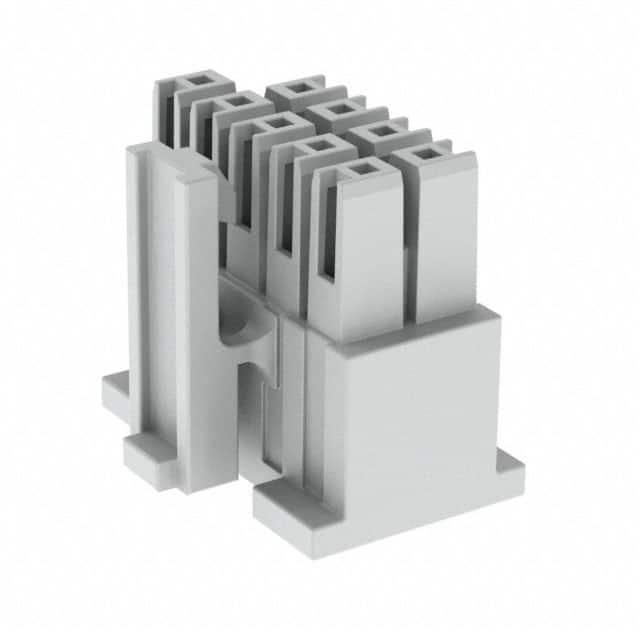

IPD1-05-D-P

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock,Receptacle 2 10pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 14.17mm(长度)*12.83mm(高度)
供应商型号: SAM9577-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-05-D-P

IPD1-05-D-P概述

    电子元器件产品技术手册概述

    1. 产品简介


    产品类型: IPD1-XX-X-XX-X
    主要功能: IPD1系列电子元器件是一种高度集成的插头连接器,适用于各种电子设备中的接线和连接需求。这种连接器设计紧凑,能够确保信号传输的稳定性和可靠性。
    应用领域: 这种连接器广泛应用于消费电子产品、工业自动化、通信系统、医疗设备等领域,特别适用于需要高密度布线和稳定信号传输的场合。

    2. 技术参数


    | 参数 | 值 |

    | 插针数量 | -02 至 -25(每行) |
    | 搭接选项 | -M:金属搭接(见图1),(空位用于塑料搭接,见图8、图10,第2页) |
    | 行规范 | -S:单排,-D:双排 |
    | 极化选项 | -P:极化(见图2)(不与-K、-GP选项共用),(空位表示无极化)
    -K:键控极化(见图3)(不与-P、-GP选项共用)
    -GP:导向柱(见图5,第2页)(不与-P、-K选项共用) |
    | 方向 | -H:水平方向(见图7,第2页) |
    | 尺寸 | 0.509 英寸(12.93 mm)
    0.289 英寸(7.34 mm) |
    | 参考尺寸 | 0.618 英寸(15.70 mm)
    0.325 英寸(8.26 mm)
    0.100 英寸(2.54 mm) |

    3. 产品特点和优势


    产品特点:
    - 高密度插针布局,节省空间且易于布线。
    - 金属搭接选项提供更可靠的机械固定,适合高频信号传输。
    - 极化和导向柱设计,确保正确安装,防止错误连接。
    - 适用于多种规格,如单排和双排配置,满足不同应用需求。
    - 提供多种极化和方向选项,增强通用性和适用性。
    优势:
    - 紧凑设计,适用于空间受限的应用场合。
    - 高性能连接,保证信号传输的稳定性。
    - 易于安装和维护,提高生产效率。
    - 适用于多种环境条件,确保长时间运行的可靠性和耐用性。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:例如笔记本电脑、智能手机等内部布线连接。
    - 工业自动化:工厂自动化设备的控制板和传感器连接。
    - 医疗设备:用于医疗器械内部信号传输的稳定连接。
    使用建议:
    - 根据实际需求选择合适的极化和方向选项,确保正确安装。
    - 在使用前仔细检查所有连接器的尺寸和接口,避免错误连接。
    - 对于长期在潮湿环境中工作的设备,建议选用防潮性能更好的绝缘材料。
    - 在进行批量生产时,应确保所有连接器符合图纸规定的尺寸和公差要求。

    5. 兼容性和支持


    - 兼容性: IPD1系列连接器与标准规格的插针兼容,能够轻松替换传统连接器。
    - 支持和服务: SAMTEC公司为客户提供全方位的技术支持和售后服务,包括安装指导、故障排查和维修服务。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针接触不良 | 确保插针正确插入并紧固,检查是否有损坏。 |
    | 连接器损坏 | 检查包装是否完好,运输过程中是否有撞击。 |
    | 连接不稳定 | 确认安装时极化和方向选项是否正确,重新检查连接。 |

    7. 总结和推荐


    综合评估:
    IPD1系列连接器凭借其紧凑的设计、高密度插针布局和可靠性,在多个行业中展现出显著的应用价值。其独特的极化和导向柱设计增强了安装的便利性和正确性,使其成为众多工程师的首选。
    推荐意见:
    对于需要高密度布线和稳定信号传输的应用场合,IPD1系列连接器是理想的选择。其广泛的兼容性和供应商提供的全面技术支持使其在市场上具备强大的竞争力。强烈推荐使用此款连接器,以提升电子设备的整体性能和可靠性。

IPD1-05-D-P参数

参数
排数 2
触头端接 压接
针脚数 10pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
紧固类型 -
长*宽*高 14.17mm(长度)*12.83mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

IPD1-05-D-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-05-D-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-05-D-P IPD1-05-D-P数据手册

IPD1-05-D-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.672 ¥ 31.0284
10+ $ 3.0014 ¥ 25.3622
50+ $ 2.679 ¥ 22.6379
100+ $ 2.551 ¥ 21.5561
250+ $ 2.3913 ¥ 20.2064
500+ $ 2.2772 ¥ 19.2422
1000+ $ 2.1685 ¥ 18.3242
2500+ $ 2.1466 ¥ 18.1384
库存: 97
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 31.02
直接购买
加入购物车
