首页  >  产品百科  >  TFM-150-12-S-D-LC

TFM-150-12-S-D-LC

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距100p双排排针, TFM系列, 直向
供应商型号: 200-TFM15012SDLC
供应商: Mouser
标准整包数: 1

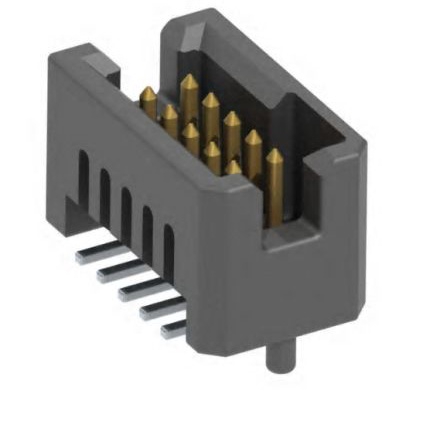

SAMTEC 矩形连接器 - 针座 - 公插针 TFM-150-12-S-D-LC

TFM-150-12-S-D-LC概述


    产品简介


    本篇文档介绍的是Samtec公司的TFM和TFML系列连接器,主要应用于各类电子设备中。这些连接器采用微间距设计,提供多种规格和选项以满足不同的应用需求。其中,TFM系列为标准连接器,而TFML系列则增加了锁定功能。这些连接器可用于表面贴装或通孔安装,适用于信号传输、电源分配等多种应用场景。

    技术参数


    1. 尺寸:针间距为1.27mm(0.050英寸),可根据需要选择单排或双排配置。
    2. 插针数量:可选针数包括03、04、06、08、05、07、10、15、20、25、30、35、40、45、50等。
    3. 端子材料:磷青铜材质,确保良好的导电性能。
    4. 绝缘材料:黑液态晶聚合物,提高耐热性和抗冲击性。
    5. 镀层选项:提供金镀层和锡镀层两种选择,也可根据需要定制其他镀层选项。
    6. 工作温度范围:-55°C至+125°C,适合各种严苛环境。
    7. 电流和电压:每根引脚可承载3.2A电流,最大工作电压可达250VAC。
    8. 焊料高度:焊接后的引脚高度可达到0.220英寸到0.465英寸不等。
    9. 其他特性:具备锁紧装置,适用于盲配对操作;提供螺丝固定和焊接选项。

    产品特点和优势


    1. 独特的微间距设计:提供更密集的信号连接,减少整体占用空间,适用于高密度布局的PCB板设计。
    2. 多样的配置选项:无论是表面贴装还是通孔安装,都能灵活适应不同组装需求。
    3. 增强的安全性:通过锁定装置和螺丝固定设计,提高了连接的稳定性和可靠性。
    4. 广泛的兼容性:能够与其他多种连接器配套使用,方便用户根据具体应用选择合适的组件。

    应用案例和使用建议


    - 应用实例:这些连接器常用于高速数据传输系统、工业自动化控制、医疗设备、通讯设备等领域。
    - 使用建议:对于需要高温环境下工作的场合,建议选择高耐温等级的连接器。此外,在选择焊料高度时,应根据PCB的设计预留足够的空间,避免影响其他组件的安装。

    兼容性和支持


    - 兼容性:该系列连接器可与SFM、SFMC、SFSD等系列连接器搭配使用,形成完整的互连解决方案。
    - 技术支持:制造商提供了详细的安装指南和技术文档,并可通过官网获取最新的认证信息及支持服务。

    常见问题与解决方案


    1. 问题:如何正确安装焊接垫?
    - 解答:建议严格按照制造商提供的焊盘布局进行设计,若遇到特殊需求,可联系专业团队进行定制化解决方案。

    2. 问题:长时间使用后接触电阻变大怎么办?
    - 解答:定期清洁连接器接口,必要时更换新的连接器以保证良好的电气性能。
    3. 问题:能否将TFM与TFML系列混合使用?
    - 解答:不建议混合使用,因为两者的设计结构存在差异,可能会导致配合不佳。如需混用,请咨询制造商确认兼容性。

    总结和推荐


    综上所述,Samtec公司的TFM和TFML系列连接器凭借其出色的微间距设计、丰富的配置选项以及卓越的稳定性,在多个领域展现出强劲的应用潜力。尽管成本相对较高,但考虑到其优异的性能表现,非常值得推荐给对连接器质量和稳定性有严格要求的项目。对于需要复杂布线和高密度连接的应用场景,这些连接器无疑是理想的选择。

TFM-150-12-S-D-LC参数

参数
排数 2
触头镀层 - 配接
针脚数 100pin
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
额定电流 2.9A
间距-配接 1.27mm
类型 接头
长*宽*高 66.68mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售

TFM-150-12-S-D-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-150-12-S-D-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-150-12-S-D-LC TFM-150-12-S-D-LC数据手册

TFM-150-12-S-D-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.7435 ¥ 132.088
24+ $ 14.202 ¥ 119.1548
56+ $ 12.744 ¥ 106.9222
104+ $ 11.61 ¥ 97.4079
256+ $ 10.2795 ¥ 86.245
504+ $ 9.261 ¥ 77.6998
1000+ $ 8.3475 ¥ 70.0355
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 132.08
直接购买
加入购物车
