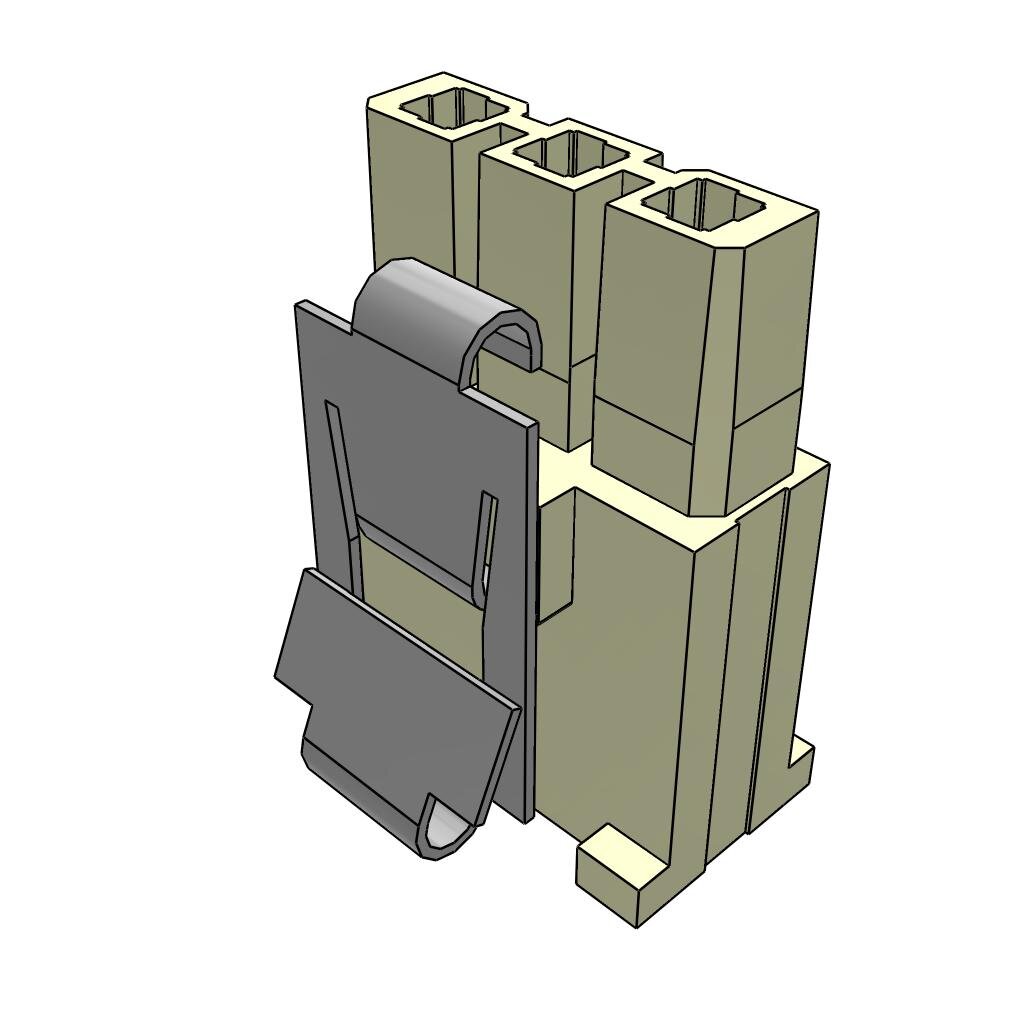

IPBD-03-S-K-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Latch Lock,Receptacle 1 3pin Female Socket 压接 导线安装,自由悬挂,通孔安装 13.59mm(长度)
供应商型号: SR-IPBD-03-S-K-M
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPBD-03-S-K-M

IPBD-03-S-K-M概述


    产品简介


    本手册介绍的产品是IPBD系列连接器,主要应用于电子设备中,提供多位置的电气连接。这些连接器通过金属或塑料卡扣固定,具备可选的键控极化功能,确保正确安装并防止反接。它们广泛用于通信、工业自动化、医疗设备和消费电子产品等领域。

    技术参数


    - 型号范围: IPBD-XX-X-X-X(XX代表针脚数)
    - 针脚数: 02至15个针脚(每行)
    - 排间距:
    - 单排: -S
    - 双排: -D
    - 锁定选项:
    - 金属锁扣: -M
    - 塑料锁扣: 空白
    - 键控极化:
    - 无极化: 空白
    - 键控极化: -K
    - 材料:
    - 绝缘体: 尼龙UL 94 V0
    - 卡扣: 镍镀层铍铜
    - 关键尺寸:
    - 绝缘体高度: 0.165英寸(4.19毫米)
    - 最大毛刺允许值: 0.0015英寸(0.038毫米)
    - 卡扣保持力: 1.000磅(4.45牛)

    产品特点和优势


    - 极化功能: 通过键控设计确保正确的极性连接,避免错误连接导致的损坏。
    - 耐用的材料: 使用尼龙UL 94 V0绝缘材料和镍镀层铍铜锁扣,确保长期稳定性。
    - 高锁扣力: 卡扣保持力达到1.000磅,确保长时间稳定运行。
    - 适应性强: 支持从双排到单排的各种配置,能够满足多种应用场景需求。

    应用案例和使用建议


    应用案例
    1. 通信设备: 在交换机或路由器中使用,确保稳定的电信号传输。
    2. 医疗设备: 在需要高可靠性连接的医疗监测设备中使用。
    3. 工业自动化: 在机器人手臂和控制面板之间进行信号传输。
    使用建议
    - 环境条件: 由于尼龙材料具有吸湿性,建议在高湿度环境下使用时进行适当的防潮处理。
    - 布线规划: 为了简化安装过程,建议在安装前先进行详细的布线规划,特别是对于多针脚连接器。

    兼容性和支持


    IPBD系列连接器具有广泛的兼容性,能够与其他标准电子元器件配套使用。Samtec公司为所有现有客户提供全面的技术支持,包括安装指导和售后咨询服务。

    常见问题与解决方案


    1. 问题: 连接器无法正确锁定
    - 解决方案: 检查卡扣是否有足够的保持力,必要时更换锁扣组件。
    2. 问题: 插针在插入时出现卡顿
    - 解决方案: 确保插针和插座完全对齐,并在需要时添加适量润滑剂。

    总结和推荐


    综上所述,IPBD系列连接器凭借其坚固的材料、可靠的极化功能以及多样的配置选项,在多个应用场景中表现出色。尽管存在一些需要注意的环境因素,但其卓越的性能和广泛的应用范围使其成为众多电子设备的理想选择。我们强烈推荐使用这一系列连接器以提高系统的稳定性和可靠性。

IPBD-03-S-K-M参数

参数
排数 1
触头端接 压接
针脚数 3pin
类型 Latch Lock,Receptacle
颜色 -
触头类型 Female Socket
紧固类型 -
长*宽*高 13.59mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 散装
