TSW-116-05-T-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

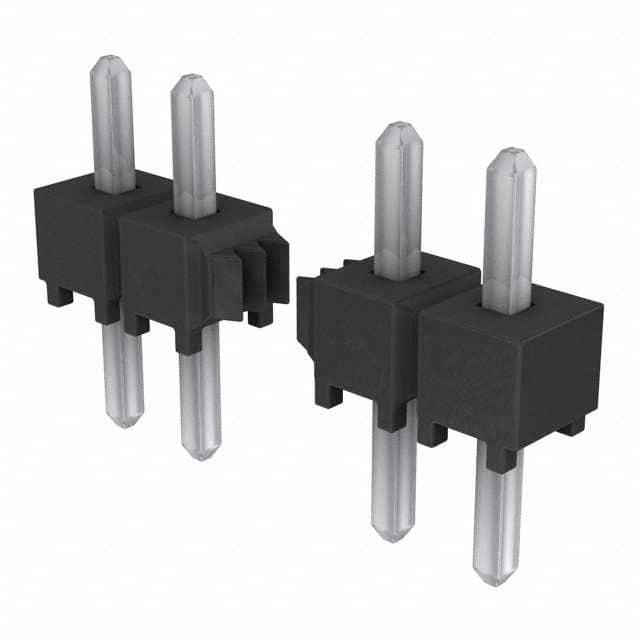

产品描述: Samtec 2.54mm间距16p单排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 200-TSW11605TS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-116-05-T-S

TSW-116-05-T-S概述

    电子元器件技术手册:Samtec TSW系列

    产品简介


    Samtec公司的TSW系列是一款高性能、高可靠性电子连接器,广泛应用于工业自动化、通信设备、计算机外围设备等领域。TSW系列主要由两种型号组成:TSW和HTSW。这两种连接器均具有出色的电气特性和机械稳定性,适用于各种苛刻的工作环境。

    技术参数


    TSW系列和HTSW系列的连接器拥有多种不同的规格和技术参数,具体如下:
    | 参数 | 描述 |

    | 针距 | 0.100英寸(2.54毫米) |
    | 中心针数 | 单行从1到50个;双行从1到25个 |
    | 母端接头 | SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW |
    | 电缆接头 | IDSD, IDSS |
    | 材料 | 绝缘材料:TSW为黑色玻璃填充聚酯;HTSW为天然液晶聚合物 |
    | 终端材料 | 磷青铜 |
    | 镀层选项 | Au或Sn镀层,厚度50微英寸(1.27微米)镍 |
    | 工作温度范围 | -55°C至+125°C(金镀层);-55°C至+105°C(锡镀层) |
    | 电压额定值 | 550VAC(与SSW连接时);500VAC(与BCS或ESQ连接时) |
    | 电流额定值(每针) | 5.2A至6.3A |
    | 认证和标准 | RoHS合规,无铅焊料适用 |

    产品特点和优势


    TSW系列和HTSW系列连接器的优势在于其卓越的电气性能和机械稳定性。它们采用了先进的绝缘材料和镀层技术,能够在广泛的温度范围内保持稳定的性能。此外,这些连接器还具备优异的电压和电流耐受能力,能够满足大多数工业和通信应用的需求。HTSW系列更是专门针对高温环境进行了优化设计,能够在高达125°C的环境下稳定工作。

    应用案例和使用建议


    TSW系列和HTSW系列连接器常用于以下应用场景:
    - 工业自动化系统:在自动化设备中作为信号传输的接口,确保稳定的数据传输。
    - 通信设备:在路由器、交换机等设备中作为高速信号传输的连接点。
    - 计算机外围设备:在服务器、工作站等设备中作为内部连接器,提供高效的电源和数据传输。
    使用建议:
    - 在选择连接器时,需要根据具体的应用场景确定所需的针数和尺寸。
    - 在安装过程中,确保焊接温度和时间符合制造商的要求,以避免损坏连接器。
    - 使用过程中定期进行检查和维护,确保连接器的可靠性和长期使用寿命。

    兼容性和支持


    TSW系列和HTSW系列连接器可以与多种母端接头和电缆接头兼容,如SSW、ESW、BCS等。Samtec公司提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:连接器接触不良
    - 解决方案:检查焊接质量和连接器安装是否正确,必要时重新焊接或更换连接器。
    2. 问题:电流额定值不足
    - 解决方案:确认所选连接器的电流额定值是否符合应用需求,如有需要,选择更高电流额定值的连接器。
    3. 问题:电压波动大
    - 解决方案:检查电源和信号线路的接地情况,确保良好的接地和屏蔽措施。

    总结和推荐


    TSW系列和HTSW系列连接器凭借其出色的技术参数、广泛的应用领域和卓越的市场竞争力,成为市场上备受推崇的产品。无论是对于工业自动化、通信设备还是计算机外围设备,这些连接器都能提供稳定可靠的连接解决方案。因此,我们强烈推荐使用TSW系列和HTSW系列连接器来满足您的应用需求。

TSW-116-05-T-S参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 16pin
类型 Header,Push-Pull
长*宽*高 40.64mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-116-05-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-116-05-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSW-116-05-T-S TSW-116-05-T-S数据手册

TSW-116-05-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2305 ¥ 10.3977
50+ $ 0.979 ¥ 8.2726
100+ $ 0.803 ¥ 6.7854
500+ $ 0.6588 ¥ 5.5669
1000+ $ 0.54 ¥ 4.563
2000+ $ 0.4536 ¥ 3.8329
5000+ $ 0.3675 ¥ 3.1054
10000+ $ 0.3045 ¥ 2.573
库存: 310
起订量: 1 增量: 1
