HTST-108-01-L-DV-P-TR

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距16p双排排针, HTST系列, 垂直, 表面
供应商型号: 3658062
供应商: 海外现货
标准整包数: 1

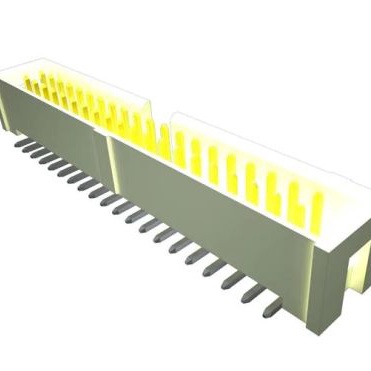

SAMTEC 矩形连接器 - 针座 - 公插针 HTST-108-01-L-DV-P-TR

HTST-108-01-L-DV-P-TR概述


    产品简介


    HTST-1XX-01-XX-DV-XX-X-XX 是一种双垂直(DOUBLE VERTICAL)表面贴装(SURFACE MOUNT)连接器,广泛应用于电路板设计中。这些连接器具有高可靠性,适用于各种电气设备和电子产品中,特别是需要高密度连接的应用场合。产品通过表面贴装技术安装到电路板上,使得组装更加便捷且占用空间更小。

    技术参数


    - 引脚配置:可提供从-02到-36个引脚位置(每行),以满足不同需求。
    - 接触材料:终端由磷青铜制成,确保长期可靠的电气连接。
    - 包装方式:提供管装(TUBES)、带状盘(TAPE & REEL)以及满卷带状盘(FULL REEL QTY TAPE & REEL)三种形式,适合不同制造流程。
    - 极化选项:可选极化方式,提高组装过程中的精确度。
    - 封装材料:绝缘体采用UL 94 V0等级的液晶聚合物(LCP),自然色。
    - 镀层选择:
    - 厚铜镀层:30Au / 50Ni最小,顶部锡(MATTE TIN)。
    - 选择性电镀:30Au / 50Ni最小,顶部锡(SELECTIVE)。
    - 轻镀层:10Au / 50Ni最小,顶部锡(LIGHT SELECTIVE)。
    - 金镀层:30Au / 50Ni最小,尾部金镀层为3Au / 50Ni最小(HEAVY GOLD)。
    - 闪光电镀:3Au / 50Ni最小,顶部锡(FLASH SELECTIVE)。
    - 其他电镀选项还包括MATTE TIN CONTACT AND TAIL,以及轻闪镀层。

    产品特点和优势


    HTST-1XX-01-XX-DV-XX-X-XX 连接器具有高密度、表面贴装、双垂直设计等特点。这些设计使其特别适合用于高密度 PCB 的装配,可以有效节省空间,提升整体布线效率。磷青铜材质的终端,加上高可靠性绝缘体,保证了产品的长久耐用性和稳定性能。

    应用案例和使用建议


    这种连接器适用于广泛的电气和电子产品中,如工业控制设备、医疗仪器、通信设备及消费电子产品。由于其紧凑的设计和灵活的镀层选项,它可以在多种不同类型的 PCB 上进行应用。使用时,应确保组装过程中引脚位置的正确对齐,特别是在批量生产中需注意防错设计。

    兼容性和支持


    该连接器符合标准的表面贴装技术要求,易于与其他常见的 PCB 组件集成。制造商提供详尽的技术文档和支持服务,以帮助客户更好地了解和使用这些组件。

    常见问题与解决方案


    - 问题1:如何正确选择镀层类型?
    - 解决方案:根据应用的具体要求和环境条件选择合适的镀层。例如,若设备需承受较高湿度环境,则应选择耐腐蚀性能更好的镀层。
    - 问题2:组装过程中如何避免错误?
    - 解决方案:严格按照技术手册的指示进行组装,特别是要关注极化方向和引脚排列顺序,避免接反或短路。

    总结和推荐


    HTST-1XX-01-XX-DV-XX-X-XX 表面贴装双垂直连接器以其紧凑的设计、多样化的镀层选项以及可靠的功能表现,成为了高密度 PCB 应用的理想选择。其卓越的性能和广泛的适用范围,使得该产品在市场上具备显著的竞争优势。强烈推荐此产品用于需要高密度连接的应用场合。

HTST-108-01-L-DV-P-TR参数

参数
针脚数 16pin
颜色 -
触头镀层 - 配接
排数 2
防护等级 -
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
额定电流 3.4A
类型 Header,Push-Pull
长*宽*高 27.94mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HTST-108-01-L-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-108-01-L-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-108-01-L-DV-P-TR HTST-108-01-L-DV-P-TR数据手册

HTST-108-01-L-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
