首页  >  产品百科  >  QMS-052-06.75-L-D-PC4

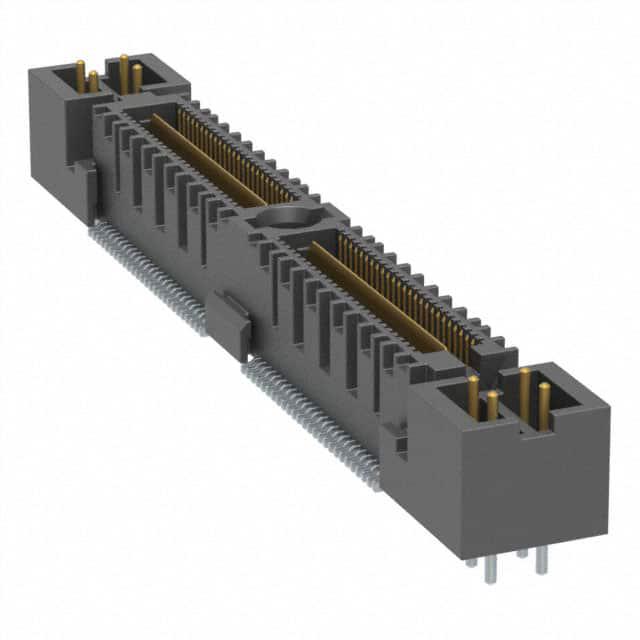

QMS-052-06.75-L-D-PC4

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距104p双排排针, QMS系列, 表面
供应商型号: AV-A-SATQMS0520675LDPC4
供应商: Avnet
标准整包数: 1

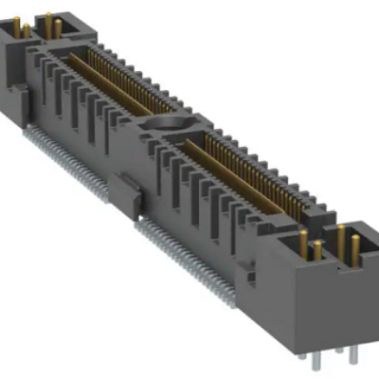

SAMTEC 矩形连接器 - 外壳 QMS-052-06.75-L-D-PC4

QMS-052-06.75-L-D-PC4概述

    电子元器件产品技术手册



    产品简介




    本技术手册详细介绍了SAMTEC公司生产的QMSS-052系列电子元器件。这些元器件主要用作连接器,广泛应用于各种电子设备中,如通信设备、计算机网络设备、工业控制系统等。QMSS-052系列连接器因其卓越的电气特性和可靠的机械性能,在市场上备受推崇。


    技术参数




    | 参数 | 规格 |
    |----------------|----------------------------|
    | 尺寸 | .320 x 8.13 |
    | 孔径(NPTH) | .046 (TYP) |
    | 插孔直径 | .020 x 0.51 (TYP) |
    | 针数 | 25个 |
    | 针间距 | .0250 (TYP) |
    | 引脚宽度 | .0787 (TYP) |
    | 外形高度 | .160 (TYP) |
    | 工作温度范围 | -40°C ~ +85°C |


    产品特点和优势




    QMSS-052系列连接器的主要特点是其高密度针脚设计和优异的机械稳定性。此外,该系列产品还具有以下优势:

    1. 高可靠性:采用先进的制造工艺和材料,确保长时间使用下的稳定性和可靠性。
    2. 高密度设计:可以实现更多信号的传输,提高设备的整体性能。
    3. 环境适应性强:能在较宽的温度范围内正常工作,适用于多种恶劣环境。
    4. 易于安装和维护:独特的设计使其在安装和维护过程中更为便捷。


    应用案例和使用建议




    QMSS-052系列连接器被广泛应用于通信基站、服务器、医疗设备等领域。例如,在通信基站中,这些连接器用于传输大量数据信号;在服务器中,它们则用于连接不同的电路板以提高整体效率。

    使用建议:

    1. 正确选择插孔类型:根据应用需求选择适当的插孔类型(PTH/NPTH),并确保安装过程中的准确性。
    2. 注意维护清洁:定期清洁连接器以避免灰尘和污垢积累影响其性能。
    3. 遵循安装指南:严格按照厂商提供的安装指南进行操作,以确保最佳的连接效果。


    兼容性和支持




    QMSS-052系列连接器与其他标准电子元器件和设备具有良好的兼容性,支持主流的PCB布局和焊接工艺。SAMTEC公司为客户提供全方位的技术支持和售后服务,包括产品咨询、技术培训和技术文档等。


    常见问题与解决方案




    1. 问题:安装时无法正确插入插头。
    解决方法:检查插孔和插针是否对齐,确保使用正确的工具进行安装。

    2. 问题:接触不良导致信号传输不稳定。
    解决方法:清理连接器内部的灰尘和污垢,必要时更换损坏的部件。

    3. 问题:设备过热导致连接器损坏。
    解决方法:检查设备散热系统是否正常工作,并在必要时增加外部冷却装置。


    总结和推荐




    综上所述,QMSS-052系列连接器凭借其高密度设计、优异的电气特性和环境适应能力,成为市场上极具竞争力的产品。无论是从可靠性还是性能方面来看,这款连接器都值得推荐。建议在需要高性能连接解决方案的应用场景中优先考虑使用QMSS-052系列连接器。

QMS-052-06.75-L-D-PC4参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 104pin
类型 Header,Outer Shroud Contacts
长*宽*高 55.89mm(长度)*7.52mm(高度)
安装方式 贴片安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QMS-052-06.75-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QMS-052-06.75-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QMS-052-06.75-L-D-PC4 QMS-052-06.75-L-D-PC4数据手册

QMS-052-06.75-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 86.25 ¥ 763.3125
库存: 2
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1526.62
直接购买
加入购物车
