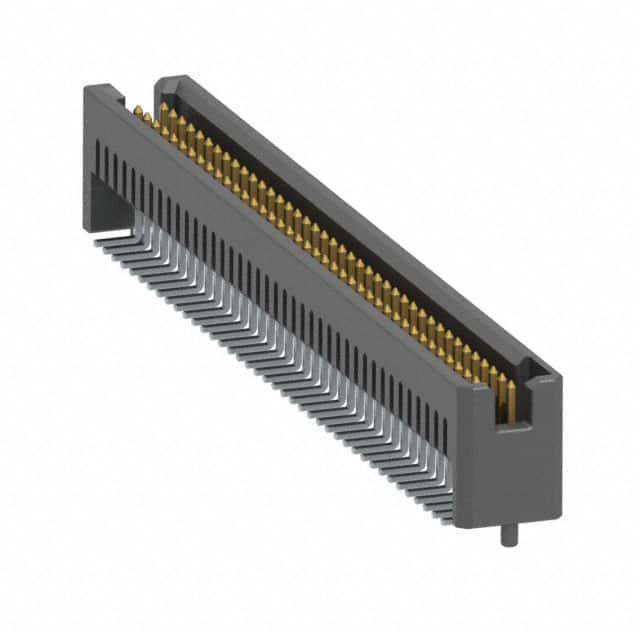

TFM-140-12-S-D-A-K

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距80p排针, TFM系列, 表面
供应商型号: 200-TFM14012SDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFM-140-12-S-D-A-K

TFM-140-12-S-D-A-K概述


    产品简介


    TFM系列电子元器件是一款高性能、多功能的连接器,广泛应用于各类电子设备和系统中。该系列连接器通过其灵活的安装方式(直角和平面安装)以及多样化的终端选择,适用于多种复杂的电路设计和组装需求。该产品主要包括单排和双排选项,并且具备多种插针位置,能够满足不同尺寸和密度的需求。具体而言,该系列产品包括-01、-02、-03等不同类型的引脚风格,支持从-02到-50的所有位置,提供了卓越的可靠性和灵活性。

    技术参数


    1. 引脚风格:
    - 单排(-01、-03)
    - 双排(-02)
    - 右角(-RA)
    - 焊接脚(-WT)
    2. 安装方式:
    - 直孔安装(THROUGH HOLE)
    - 表面安装(SURFACE MOUNT)
    - 右角安装(-RA)
    - 锁扣(-LC)
    3. 镀层选项:
    - 30微英寸选择性金镀层,磨光锡尾(-S)
    - 15微英寸选择性金镀层,磨光锡尾(-L)
    - 3微英寸闪镀金镀层,磨光锡尾(-F)
    4. 其他功能:
    - 对齐销(-A)
    - 锁扣夹(-LC)
    - 焊接片(-WT)
    - 嵌入螺钉(-SN)
    - 拧紧螺丝(-DS)
    5. 工作环境:
    - 工作温度范围:-40°C至85°C
    - 绝缘材料:LCP,UL 94-VO级
    - 色彩:黑色
    6. 技术规格:
    - 接触点最小推出力:12盎司
    - 锁扣夹最小保持力:8盎司
    - 插针高度变化最大值:0.005英寸
    - 最大端子毛刺:0.003英寸
    - 同平面度:2最大摆动(任一方向)

    产品特点和优势


    1. 高度兼容性:多种引脚风格及安装方式,使得TFM系列连接器能够轻松适应不同的电路板设计需求。
    2. 卓越性能:镀层技术及接触点设计保证了产品的高可靠性与耐用性。
    3. 易于安装:多种配置选项简化了安装过程,提高了生产效率。
    4. 广泛的应用:适合多种应用场景,如工业控制、通信设备、汽车电子等领域。

    应用案例和使用建议


    TFM系列连接器已广泛应用于各种工业控制系统中,例如自动化生产线、机器人手臂等复杂设备。它们特别适合需要高密度、小型化连接解决方案的应用。对于那些要求高效能、稳定性和易用性的项目,TFM连接器是理想的选择。
    使用时,确保根据具体需求选择正确的引脚风格和安装方式。在安装过程中,特别注意锁扣夹和对齐销的位置,以确保正确的连接效果。同时,建议采用手动放置方法进行装配,尤其是带有锁扣夹选项的连接器,以避免因高插入力而损坏。

    兼容性和支持


    TFM系列连接器支持与标准工业规格的组件兼容,提供全面的技术支持和售后服务,包括设计咨询、安装指导及故障排除。制造商提供了详细的用户手册和技术指南,帮助用户快速掌握正确使用的方法。

    常见问题与解决方案


    1. 问题:锁扣夹无法正常保持
    - 解决方案:检查锁扣夹是否完全就位,并且未受到过度压力影响。必要时重新安装。

    2. 问题:接触不良
    - 解决方案:检查引脚是否干净无损,必要时清理并重新安装。

    3. 问题:焊接不牢固
    - 解决方案:确保焊接过程符合工艺标准,调整焊接温度和时间。

    总结和推荐


    TFM系列连接器凭借其多样化的配置选项、可靠的性能和便捷的安装方式,在电子元器件市场上表现出色。针对工业控制、通信设备、汽车电子等多个领域,TFM连接器都能提供卓越的解决方案。强烈推荐给那些需要高可靠性、多功能连接器的应用场景。

TFM-140-12-S-D-A-K参数

参数
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 黑色
排数 2
额定电流 2.9A
针脚数 80pin
间距-配接 1.27mm
防护等级 -
长*宽*高 53.98mm(长度)*5.72mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TFM-140-12-S-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-140-12-S-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-140-12-S-D-A-K TFM-140-12-S-D-A-K数据手册

TFM-140-12-S-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 12.5695 ¥ 106.2123
10+ $ 11.34 ¥ 95.823
50+ $ 10.1844 ¥ 86.0582
100+ $ 9.2664 ¥ 78.3011
500+ $ 7.392 ¥ 62.4624
1000+ $ 6.657 ¥ 56.2517
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 106.21
直接购买
加入购物车
