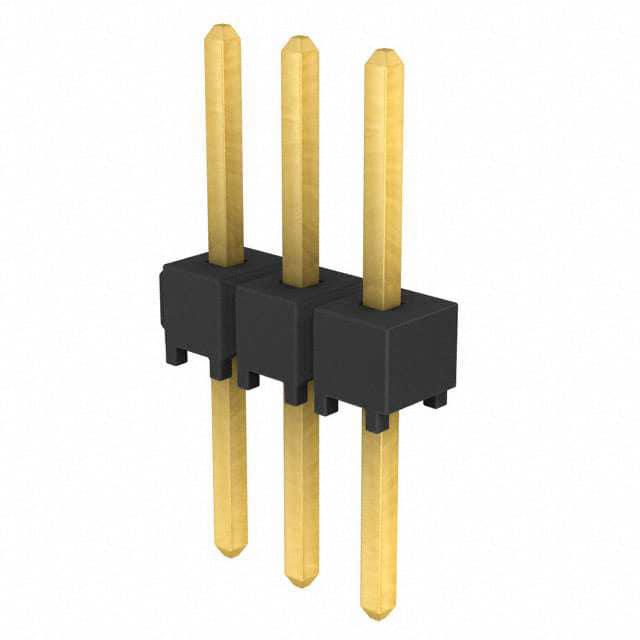

TSW-103-23-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距3p单排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: SR-TSW-103-23-G-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-23-G-S

TSW-103-23-G-S概述


    产品简介


    该产品为插头连接器,属于电子元器件的一种,主要用于工业自动化、通信设备、汽车电子等领域。该连接器的设计目的是为了提供高效、可靠的电气连接,以满足不同应用场景下的需求。

    技术参数


    | 参数 | 规格 |

    | 尺寸(默认单位:英寸) | 精度至小数点后两位(.01) |
    | 引脚样式 | -1: 直针(-S, -D, -T)
    -2: 拐针(-S, -D, -T) |
    | 连接器长度 | 按引脚数量定义 |
    | 引脚间距 | -1: 0.100 [2.54 mm]
    -2: 0.200 [5.08 mm] |
    | 工作温度范围 | -40°C 至 +85°C |
    | 推出力 | 最小3磅 |
    | 最大高度变化 | 0.005 [0.13 mm] |
    | 表面处理 | -G: 金镀层
    -T: 锡镀层
    -S: 选择性金镀层
    -H: 厚金镀层
    -L: 轻金镀层
    -F: 闪金镀层
    -E: 重金镀层
    -TL: 铅锡合金镀层
    -TM: 锡镀层
    -SM: 选择性金+锡镀层
    -LM: 轻金+锡镀层
    -FM: 闪金+锡镀层
    -SS: 条纹选择性金+锡镀层 |

    产品特点和优势


    1. 高精度:通过严格的尺寸控制,确保插头连接器的一致性和可靠性。
    2. 多种镀层选项:不同的表面处理工艺提供了不同的性能和耐用性,以适应不同的使用环境。
    3. 多样化设计:可选直针、拐针及多种引脚布局方式,适用于不同的应用场景。
    4. 稳定性高:推力测试和高度变化的要求保证了连接器在各种条件下的稳定性。
    5. 广泛的应用领域:在工业自动化、通信设备、汽车电子等领域有广泛应用。

    应用案例和使用建议


    该连接器已成功应用于工业自动化控制系统、汽车电子模块、通信基站等多个领域。为了确保最佳性能,在安装时应避免引脚间距不一致导致的接触不良,建议在高温和低温环境中进行充分测试。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他标准组件配合使用。厂商提供了详尽的技术支持和售后服务,以帮助用户解决问题和优化设计。

    常见问题与解决方案


    1. 接触不良:检查引脚间距是否准确,确保连接稳固。
    2. 高度变化过大:重新校准高度测量仪器,确保符合标准。
    3. 引脚推出力不足:更换为合适的镀层或调整镀层厚度。

    总结和推荐


    该电子元器件连接器在工业自动化和汽车电子等领域表现出色,具备高精度、稳定性和多样化设计等特点,是一款值得信赖的产品。强烈推荐给需要可靠电气连接解决方案的用户。

TSW-103-23-G-S参数

参数
针脚数 3pin
间距-配接 2.54mm
排数 1
排距 -
防护等级 -
类型 Header,Push-Pull
额定电流 6.3A
触头镀层厚度 - 配接 250nm
颜色 黑色
触头镀层 - 配接
长*宽*高 7.62mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,袋装

TSW-103-23-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-23-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-23-G-S TSW-103-23-G-S数据手册

TSW-103-23-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2375 ¥ 2.0259
2000+ $ 0.2 ¥ 1.706
5000+ $ 0.15 ¥ 1.2795
库存: 2085
起订量: 1284 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 2025.9
直接购买
加入购物车
