首页  >  产品百科  >  HLE-120-02-L-DV-PE-BE

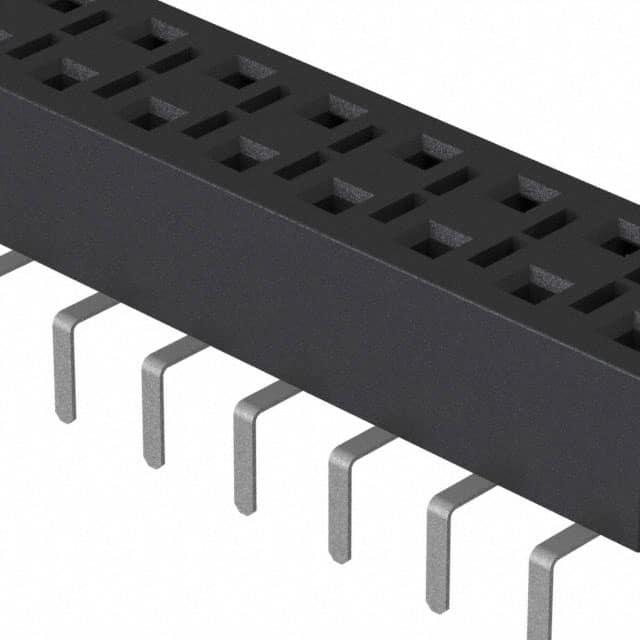

HLE-120-02-L-DV-PE-BE

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Bottom Entry,Pass Through,Push-Pull,Receptacle 2 40pin 推挽式 Female Socket 黑色 通孔安装 50.8mm(长度)*7.62mm(高度)
供应商型号: HLE-120-02-L-DV-PE-BE-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-120-02-L-DV-PE-BE

HLE-120-02-L-DV-PE-BE概述


    产品简介


    HLE系列电子元器件是由Samtec公司生产的高速连接器,主要用于各种高密度连接需求的应用场合。HLE系列包括HLE–116–02–L–DV–K、HLE–110–02–L–DV和HLE–130–02–F–DV等型号,具有高可靠性、低成本和出色的机械性能。这些连接器广泛应用于计算机、通信设备、工业自动化、航空航天等多个领域。

    技术参数


    | 参数 | 描述 |

    | 针数 | 2至50针 |
    | 连接方式 | 表面贴装(SMT) |
    | 尾部选项 | 底部进入(Bottom Entry)或通孔顶部进入(Through-hole Top Entry) |
    | 接触材料 | BeCu |
    | 镀层 | Au或Sn镀层,覆盖50微英寸镍 |
    | 电流承载能力 | 每针4.1安培(2个针脚供电时) |
    | 电压承载能力 | 400V AC |
    | 工作温度范围 | -55°C至+125°C |
    | 罗氏合规性 | 是 |

    产品特点和优势


    HLE系列连接器具有以下几个显著的特点和优势:
    - 高可靠性:采用高品质的材料和精密的制造工艺,确保连接器在恶劣环境下也能保持稳定的性能。
    - 成本效益:相比同类产品,HLE系列在保证高性能的同时,还能有效降低客户成本。
    - 广泛的适用性:支持多种安装方式和尾部选项,满足不同应用场景的需求。
    - 卓越的电气性能:高电流承载能力和电压承载能力使得这些连接器适用于高功率和高频信号传输。

    应用案例和使用建议


    应用案例
    HLE系列连接器已成功应用于多个领域,例如:
    - 通信设备:用于数据传输速率高达数百兆的光纤通信系统。
    - 工业自动化:在机器视觉和机器人控制中提供可靠的信号传输。
    使用建议
    - 在选择针数和尾部选项时,根据具体应用场景进行合理配置。
    - 为确保连接器的最佳性能,建议遵循制造商提供的推荐PCB布局指南。
    - 在高湿度或极端温度环境下使用时,需特别注意连接器的防护措施。

    兼容性和支持


    HLE系列连接器可与TSW、MTSW、DW、EW、ZW、TLW、TSM、MTLW、HW等多种接口兼容。Samtec公司提供详尽的技术文档和支持服务,包括在线技术论坛和客户支持热线,以帮助客户解决问题并获得最佳体验。

    常见问题与解决方案


    1. 问题: 连接器在焊接过程中出现焊点不均匀。
    - 解决方案: 确保焊接温度和时间符合制造商建议。可联系Samtec获取更详细的焊接指南。
    2. 问题: 连接器的使用寿命短。
    - 解决方案: 检查是否有不良的插入力或接触不良的情况。按照正确的操作方法使用,并定期检查连接器状态。

    总结和推荐


    HLE系列连接器凭借其高可靠性、成本效益和广泛的适用性,在多个行业中展示了强大的市场竞争力。我们强烈推荐这一系列产品,特别是对高密度连接需求和性能要求较高的应用场合。通过遵循制造商的使用建议和定期维护,HLE系列连接器将为您提供长期稳定的服务。

HLE-120-02-L-DV-PE-BE参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Bottom Entry,Pass Through,Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
长*宽*高 50.8mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

HLE-120-02-L-DV-PE-BE厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-120-02-L-DV-PE-BE数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-120-02-L-DV-PE-BE HLE-120-02-L-DV-PE-BE数据手册

HLE-120-02-L-DV-PE-BE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9724 ¥ 50.4668
10+ $ 4.8849 ¥ 40.8803
100+ $ 4.1517 ¥ 34.7444
500+ $ 3.7062 ¥ 31.0161
1000+ $ 3.6566 ¥ 30.6015
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.46
直接购买
加入购物车
