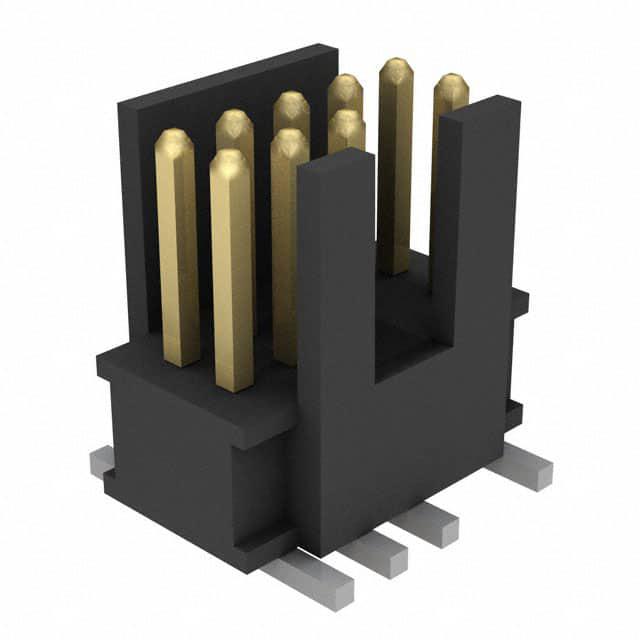

FTSH-105-01-L-DV-007-K

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距9p双排排针 线对板连接器, FTSH系列, 直向, 表面
供应商型号: FTSH-105-01-L-DV-007-K
供应商: 云汉优选
标准整包数: 1

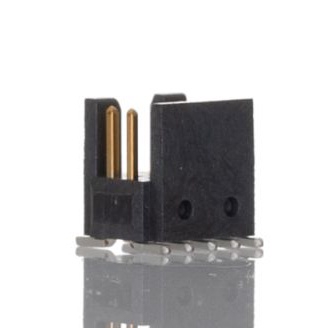

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-105-01-L-DV-007-K

FTSH-105-01-L-DV-007-K概述


    产品简介


    本文档介绍了SAMTEC公司的FTSH-1XX-XX-XXX-DV系列电子元器件。这些元器件是双垂直表面贴装终端条带(Double Vertical Surface Mount Terminal Strips),广泛应用于各类电路板设计中,特别是在需要高密度连接的应用场合。这些终端条带提供多种针位选项和尾部选项,以适应不同的设计需求。它们的主要功能是在不同电路板之间建立可靠的电连接,适用于通信、计算机、工业控制等多个领域。

    技术参数


    - 针位数量:2至50个针位(每行)。
    - 引脚样式:多个选项,例如0.120英寸、0.075英寸、0.065英寸等。
    - 端子风格:具有多种端子风格选项,如-ES、-EJ、-EC等,分别对应不同的防护和锁定功能。
    - 引脚间距:标准为0.050英寸(1.27毫米)。
    - 包装选项:管装(标准)、带装(Tape & Reel)和全卷带装(Full Reel)。
    - 插拔力:最小插拔力为1.0磅。

    产品特点和优势


    1. 多针位选项:提供灵活的配置选择,满足不同设计需求。
    2. 多重防护选项:提供端面护罩、弹出式护罩等多种防护方式,提高可靠性。
    3. 易于集成:支持多种标准的封装形式,方便集成到现有设计中。
    4. 高密度连接:能够在有限的空间内实现更高的连接密度,适用于空间受限的应用场景。

    应用案例和使用建议


    应用案例:
    - 通信设备:用于服务器和路由器之间的高速信号传输。
    - 计算机系统:用于主板和扩展卡之间的接口连接。
    - 工业控制:用于自动化设备中的传感器和执行器接口。
    使用建议:
    - 在设计阶段,应根据具体应用场景选择合适的引脚样式和防护选项。
    - 考虑到高插入力的影响,若采用锁定装置则建议手动装配。
    - 对于高密度连接的需求,应选择适当的引脚间距以保证足够的信号完整性。

    兼容性和支持


    - 兼容性:这些终端条带与SAMTEC其他同类产品具有良好的兼容性,便于构建统一的供应链体系。
    - 技术支持:SAMTEC提供了全面的技术文档和支持服务,帮助客户解决设计和制造过程中遇到的问题。

    常见问题与解决方案


    - 问题1:如何处理尾部引脚的闪铜问题?
    - 解决方案:应根据设计要求选择合适的引脚剪切方式,并确保剪切后无残留铜片。

    - 问题2:如何避免引脚错位导致的接触不良?
    - 解决方案:在装配时需严格控制引脚的插入位置和方向,确保每个引脚正确对齐。

    总结和推荐


    综上所述,FTSH-1XX-XX-XXX-DV系列终端条带凭借其多样的配置选项、高密度连接能力和出色的防护设计,在多个应用领域展示了卓越的性能。对于需要高可靠性和灵活性的设计来说,这是一款值得推荐的产品。无论是在研发阶段还是批量生产,SAMTEC的技术支持和服务都能为客户提供有力的保障。因此,推荐使用此系列产品以提升设计质量和产品可靠性。

FTSH-105-01-L-DV-007-K参数

参数
针脚数 10pin
间距-配接 1.27mm
触头镀层 - 配接
类型 Cuttable,Header,Push-Pull
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 250nm
排数 2
额定电流 3.4A
长*宽*高 6.35mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-105-01-L-DV-007-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-01-L-DV-007-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-105-01-L-DV-007-K FTSH-105-01-L-DV-007-K数据手册

FTSH-105-01-L-DV-007-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
