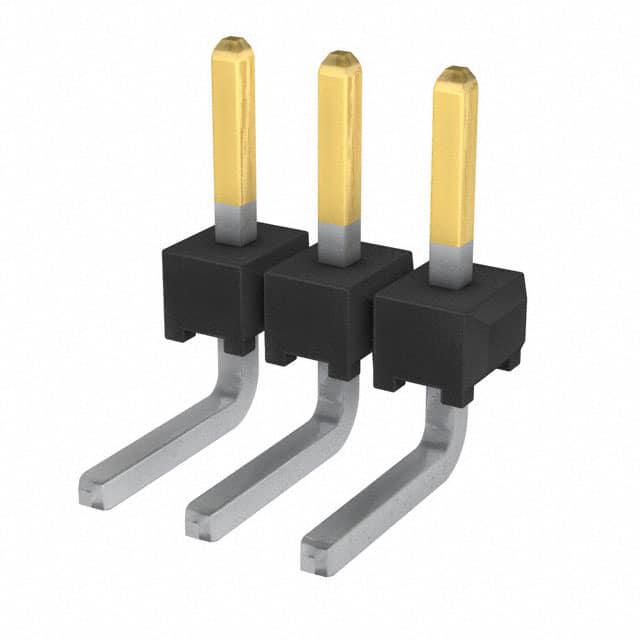

TMM-103-01-L-S-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 3pin 推挽式 Male Pin 黑色 通孔安装 6mm(长度)*5.97mm(高度)
供应商型号: 200-TMM10301LSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TMM-103-01-L-S-RA

TMM-103-01-L-S-RA概述


    产品简介


    本手册介绍了Samtec公司的TMM系列超低轮廓单排、双排及四排直角插头。这些插头具有2.00毫米(0.0787英寸)的间距,适用于多种高密度连接场合。产品主要包括TMM-112-01-L-D-RA、TMM-116-02-F-S、TMM-108-03-F-Q和TMM-108-01-T-D等型号,广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 针数:每行1至50个引脚
    - 引脚间距:2.00毫米(0.0787英寸)
    - 接触材料:磷青铜
    - 绝缘材料:黑色液晶聚合物
    - 电镀选项:锡或金(50微英寸镍基底)
    - 电流承载能力:每行3.2安培(两针供电)
    - 工作温度范围:锡55°C至+105°C,金-55°C至+125°C
    - 电压等级:插接SQW时281VAC,插接SQT时250VAC
    - 认证:符合RoHS标准,无铅可焊
    - 兼容性:可与CLT、SQT、SQW、ESQT、TLE、SMM、MMS等板端接口配合使用

    产品特点和优势


    TMM系列插头的独特优势在于其超低轮廓设计,可以实现更高的电路密度和紧凑性。同时,提供多种引脚样式和电镀选择,以满足不同的应用场景需求。这些插头还具备出色的耐久性,具有高接合循环次数,并且通过了严格的环境适应性测试,确保在苛刻条件下仍能保持稳定性能。

    应用案例和使用建议


    TMM系列插头在高密度应用中表现出色,如医疗设备和通信设备的内部连接。例如,在一个医疗监控系统中,这些插头用于连接各种传感器和控制模块。为了保证最佳性能,建议在高温环境下使用时选择金镀层版本,以提高可靠性。此外,由于其紧凑设计,需要确保有足够的空间以避免引脚之间的干扰。

    兼容性和支持


    TMM系列插头与其他标准组件如CLT、SQT、SQW、ESQT、TLE、SMM、MMS等具有良好兼容性,便于集成到现有系统中。Samtec公司为客户提供全面的技术支持和服务,包括定制化解决方案和售后维护服务。如有特殊要求,客户需向Samtec的ASP团队提出并获得审批。

    常见问题与解决方案


    1. 问:如何选择正确的电镀方式?
    - 答:根据应用场景选择。对于高温环境,建议使用金镀层;常温下可选用锡镀层以降低成本。

    2. 问:如果需要特殊的引脚样式怎么办?
    - 答:联系Samtec的ASP团队,提出特定需求并获得定制服务。

    3. 问:产品在焊接时需要注意什么?
    - 答:确保使用无铅焊料,并遵循标准焊接工艺以防止热损坏。

    总结和推荐


    TMM系列插头以其超低轮廓设计、多功能性和可靠性在市场中占有显著地位。其广泛的电镀和引脚样式选择,使得该系列产品能够满足各种复杂的应用需求。推荐在高密度连接场合使用这些插头,特别是在追求高性能和高可靠性的关键应用中。如果您正在寻找一种稳定可靠的连接解决方案,TMM系列插头将是您的理想选择。

TMM-103-01-L-S-RA参数

参数
针脚数 3pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
长*宽*高 6mm(长度)*5.97mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TMM-103-01-L-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TMM-103-01-L-S-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TMM-103-01-L-S-RA TMM-103-01-L-S-RA数据手册

TMM-103-01-L-S-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
