IPBT-108-H1-T-D-GP

厂牌: SAMTEC

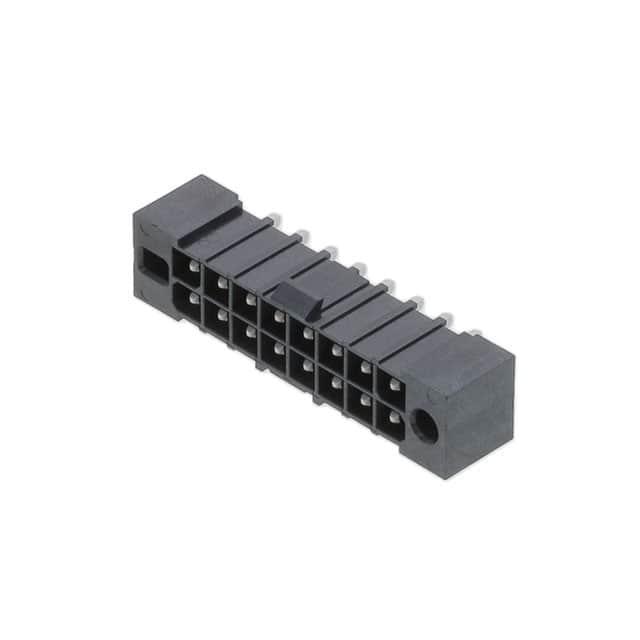

产品描述: Samtec 4.19mm间距16p双排排针, IPBT系列, 直角, 通孔安装
供应商型号: UA-IPBT-108-H1-T-D-GP
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-108-H1-T-D-GP

IPBT-108-H1-T-D-GP概述

    电子元器件产品技术手册解析

    产品简介


    本手册涉及的是一个名为IPBT-1XX-XX-XX-D-XX的双排终端组件。该组件主要用于高功率应用,广泛应用于工业自动化、电信设备及计算机硬件等领域。它由一个具有双行排列的终端组件组成,每个终端组件包含多个接线位置(最多可达15个)。

    技术参数


    1. 尺寸规格:
    - 双排结构,每排最多可容纳15个接线位置。
    - 每个位置间的标准间距为4.19毫米(0.165英寸)。

    2. 连接方式:
    - 高功率穿孔连接:通过T-1S55-XX-X-2系列实现,最大支持堆叠高度达0.984英寸(约25毫米)。
    - 高功率表面贴装连接:通过T-1S55-02-X-2系列实现。
    3. 材料与制造:
    - 绝缘体:LCP UL 94 VO,颜色为黑色。
    - 接线端子:采用高铜合金制成,确保良好的导电性能。
    - 包装方式:标准管装,适用于自动装配生产线。
    4. 电气特性:
    - 接触电阻:小于1欧姆。
    - 最小端子保持力:1磅。
    - 表面贴装的共面度要求:见图纸说明。

    产品特点和优势


    - 高可靠性:采用高铜合金端子,耐久性强,能承受高电流负载。
    - 灵活的配置选项:提供多种不同堆叠高度和安装方式的选择,适应不同的应用场景。
    - 标准化设计:便于集成到现有系统中,简化产品设计流程。

    应用案例和使用建议


    - 工业控制面板:可以用于复杂的工业控制系统,如PLC输入输出接口。
    - 通信基站:在基站设备中作为信号传输的关键部分,确保信号稳定可靠。
    - 数据中心服务器:用于服务器间的数据交换,提高数据处理效率。
    使用建议:
    - 确保安装时各接线位置对齐,避免因错位导致接触不良。
    - 在高湿度环境下使用时,注意做好防潮措施,延长使用寿命。

    兼容性和支持


    - 该产品与Samtec公司的其他组件有很好的兼容性,方便进行模块化设计。
    - 厂商提供详尽的技术文档和支持服务,涵盖安装指南、故障排查等方面。

    常见问题与解决方案


    1. 接线端子接触不良:
    - 检查是否有灰尘或杂质阻碍接触,定期清理接触面。

    2. 高温环境下性能下降:
    - 使用前确认产品的最高工作温度范围,并采取散热措施。

    总结和推荐


    IPBT-1XX-XX-XX-D-XX组件凭借其出色的电气性能、灵活的配置选项以及广泛的适用范围,在众多高功率应用领域中展现出极强的竞争力。对于追求高效、可靠解决方案的工程师和设计师来说,这是一个值得考虑的优秀选择。

IPBT-108-H1-T-D-GP参数

参数
针脚数 16pin
间距-配接 4.2mm
排数 2
排距 4.2mm
触头镀层 - 配接
触头镀层厚度 - 配接 -
颜色 黑色
防护等级 -
额定电流 10.3A
类型 Header,Locking Ramp
长*宽*高 45.79mm(长度)*12.04mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

IPBT-108-H1-T-D-GP厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-108-H1-T-D-GP数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-108-H1-T-D-GP IPBT-108-H1-T-D-GP数据手册

IPBT-108-H1-T-D-GP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3876 ¥ 28.3878
1000+ $ 2.1446 ¥ 17.9713
2000+ $ 1.9664 ¥ 16.4784
5000+ $ 1.7005 ¥ 14.2504
9552+ $ 1.5345 ¥ 12.8593
库存: 1552
起订量: 37 增量: 1
