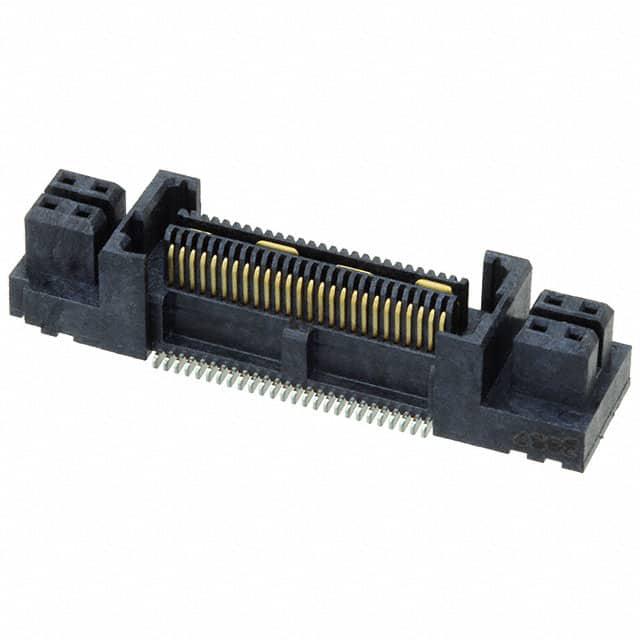

QFS-026-04.25-L-D-PC4

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.63mm间距52p双排排母 高速耐用型接地平面排母, QFS系列, 直角, 表面
供应商型号: SR-QFS-026-04.25-L-D-PC4
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QFS-026-04.25-L-D-PC4

QFS-026-04.25-L-D-PC4概述


    产品简介


    本技术手册介绍了Samtec公司生产的QFS系列双排线对插连接器。这种连接器广泛应用于电信、计算机、工业控制、航空航天等领域,主要用于实现电路板间的高密度互连。该系列产品具有多种配置选项,可根据具体应用需求进行定制。

    技术参数


    - 接触点数:支持26, 52, 78, 104, 和130个接触点(每行)。
    - 镀层选择:
    - -L:接触区为10微英寸选择性金镀,尾部为哑光锡镀(仅限-04.25引脚样式)。
    - -H:接触区为30微英寸金镀,尾部为3微英寸金镀(仅限-04.25引脚样式)。
    - -S:接触区为30微英寸选择性金镀,尾部为哑光锡镀(仅限-06.25引脚样式)。
    - -SL:接触区为10微英寸选择性金镀,尾部为哑光锡镀(仅限-06.25引脚样式)。
    - 间距:每26个接触点间距为0.840英寸,最大允许公差为0.002英寸。
    - 材料:绝缘体采用LCP,颜色为黑色;接触点和接地平面采用磷青铜。
    - 工作温度范围:标准范围未明确给出,但一般支持宽温范围应用。
    - 包装方式:默认为托盘包装(部分规格可用带卷和全卷包装)。


    产品特点和优势


    1. 高密度互连:提供多达130个接触点,适用于空间受限的应用。
    2. 多样化镀层选择:用户可以根据具体应用场景选择最合适的镀层方案,从而优化连接性能。
    3. 良好的电气性能:最大推力要求信号0.5磅、地线1磅、电源0.5磅、射频0.5磅。
    4. 兼容多种引脚样式:-04.25和-06.25两种引脚样式,满足不同设计需求。
    5. 丰富的选项配置:包括功率、射频和接地选项,增强了应用灵活性。

    应用案例和使用建议


    1. 电信基础设施:在交换机和路由器中实现高密度互连。
    2. 计算机系统:用于主板与其他子系统的连接,例如PCIe扩展卡。
    3. 工业自动化:应用于工业控制系统中的模块化连接。
    4. 航空航天:用于航空电子设备中的关键互连。
    使用建议:
    - 在高振动环境中使用时,建议选择具有额外机械加固的选项。
    - 需要高频传输时,选择带射频选项的型号。

    兼容性和支持


    - 兼容性:与其他标准连接器相兼容,支持多层板应用。
    - 技术支持:制造商提供全面的技术文档和在线支持,帮助用户解决技术问题。

    常见问题与解决方案


    1. 安装过程中接触不良
    - 解决方案:确保正确的安装方向,并检查接触点是否有损伤或污染。
    2. 连接器损坏
    - 解决方案:避免过度弯曲引脚,使用合适的工具进行安装。
    3. 电气性能不佳
    - 解决方案:检查镀层情况,确保所有接触点均无氧化或污染。

    总结和推荐


    总体来看,QFS系列连接器以其高密度、多样化配置和优秀的电气性能在多种应用场景中表现出色。对于需要高密度互连且对连接性能要求较高的场合,QFS系列连接器是值得信赖的选择。建议用户根据具体需求选择合适的配置和镀层方案。

QFS-026-04.25-L-D-PC4参数

参数
排数 2
触头端接 -
针脚数 60pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 34.21mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-026-04.25-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-04.25-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QFS-026-04.25-L-D-PC4 QFS-026-04.25-L-D-PC4数据手册

QFS-026-04.25-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
52+ $ 14.475 ¥ 123.4718
104+ $ 11.5125 ¥ 98.2016
208+ $ 10.525 ¥ 89.7783
468+ $ 8.5625 ¥ 73.0381
1924+ $ 6.5875 ¥ 56.1914
5148+ $ 6.0875 ¥ 51.9264
11076+ $ 5.6375 ¥ 48.0879
库存: 156
起订量: 52 增量: 1
交货地:
最小起订量为:52
合计: ¥ 6420.53
