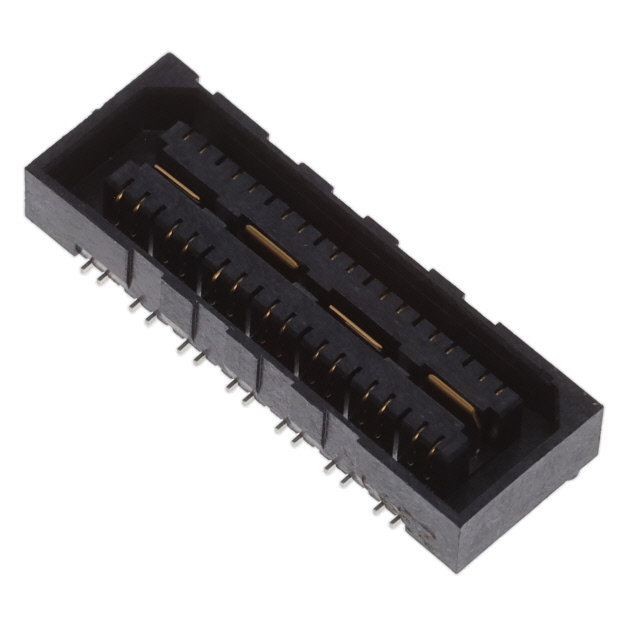

QSE-014-01-L-D-DP-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 28pin 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: QSE-014-01-L-D-DP-A-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-014-01-L-D-DP-A-K

QSE-014-01-L-D-DP-A-K概述


    产品简介


    产品名称: 8mm 高速差分对插座组装件
    产品类型: 这是一款专为高速信号传输设计的插座组装件,适用于各种电子设备的连接需求。它可以用于电信、数据通信、计算和其他需要高数据速率传输的应用场合。
    主要功能:
    - 支持高达56个和70个位置的多行配置。
    - 提供双排设计,确保高效空间利用。
    - 支持多种插针类型(如金触点和选择性镀金触点)以适应不同的电气特性需求。
    - 采用磷青铜材质的接触体和地面板,提供良好的电气性能和机械强度。
    - 多种锁定和定位选项,保证了连接的稳定性和可靠性。

    技术参数


    - 位数(每行): -014, -028, -042, -056, -070(详见手册第17条注释)
    - 布局选项:
    - -A: 对准销
    - -LC: 锁定夹
    - -GP: 引导销
    - -RT1: 保持力(必须与-A选项一起使用)
    - -L: 搭锁选项(最大28位置)

    - 包装选项:
    - BLANK: 托盘
    - -TR: 带卷
    - -FR: 全带卷
    - 引脚风格:
    - -01: .1280 [3.30]
    - -02: .2460[6.248]
    - 材质:
    - 绝缘体:LCP,UL94V0;颜色:黑色
    - 接触体:磷青铜
    - 地面板:磷青铜
    - 电气特性:
    - 最小终端保持力:5盎司
    - 最小地面板保持力:8盎司
    - 接触体镀层厚度仅适用于信号引脚。对于地面板厚度,见PP-T-1G2-XX-X
    - 插针计数(每行):(# -DP银行×14)+(# -S银行×20)
    - 制造标准:
    - 包装按SAMTEC包装效率标准(SPES)进行
    - 附件标签-4X2贴在每个卷轴上

    产品特点和优势


    - 高可靠性: 磷青铜材质确保了接触体和地面板的耐用性和稳定性。
    - 灵活的设计: 提供多种引脚样式和配置选项,适应不同的电气和机械需求。
    - 兼容性强: 可与多种其他电子元件兼容,适用于广泛的应用场景。
    - 易于安装: 提供多种锁定和搭锁选项,简化装配过程。

    应用案例和使用建议


    应用案例:
    - 电信系统: 适用于各类电信设备,确保数据传输的可靠性和稳定性。
    - 数据中心: 在服务器机柜中实现高效的数据传输。
    - 计算机外设: 用于高端服务器和工作站的连接需求。
    使用建议:
    - 选择合适的引脚风格和配置选项,以匹配具体的电气特性和安装需求。
    - 考虑到插入力较大,若使用锁定夹(-LC)选项,建议手动放置以避免损坏。

    兼容性和支持


    - 兼容性: 可与其他适合高速信号传输的电子元件兼容,适用于多种电路设计。
    - 支持: SAMTEC提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务。

    常见问题与解决方案


    - 问题1: 如何正确安装锁定夹?
    - 解决方案: 使用手动方式放置锁定夹以减少插入力,确保安装稳定可靠。

    - 问题2: 选择哪种引脚镀层最合适?
    - 解决方案: 根据具体的电气需求选择合适的镀层。例如,若需要更高的耐磨性,可以选择30微米的金触点。
    - 问题3: 如何确定最适合的位数配置?
    - 解决方案: 依据具体应用的需求,如信号密度和布线复杂度来选择合适的位数配置。

    总结和推荐


    这款8mm高速差分对插座组装件在电信、数据中心及计算机外设等领域表现出色。它具备高可靠性、灵活性和易于安装的特点,非常适合于需要高效数据传输的应用场景。鉴于其卓越的性能和广泛的兼容性,强烈推荐用于需要高速信号传输的高端电子产品中。

QSE-014-01-L-D-DP-A-K参数

参数
类型 Differential Pair Array,Female
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 28pin
长*宽*高 21.27mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
