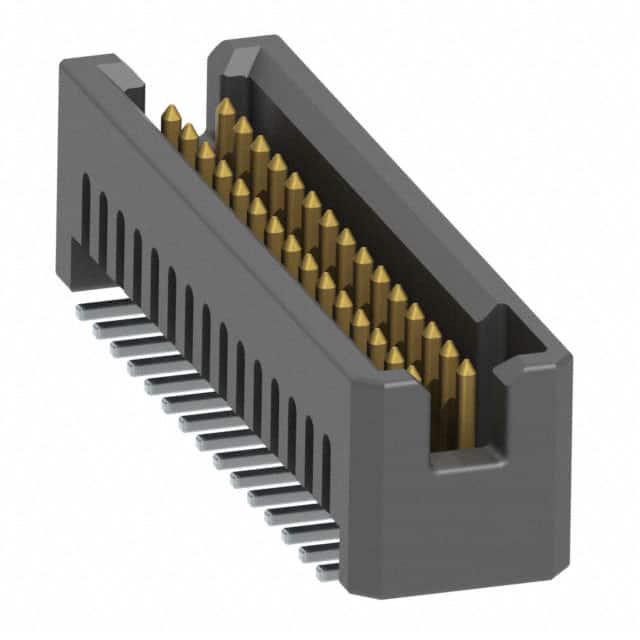

TFM-115-02-L-D-P-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 30pin 推挽式 Male Pin 黑色 贴片安装 22.23mm(长度)*5.72mm(高度)
供应商型号: N-TFM-115-02-L-D-P-TR
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TFM-115-02-L-D-P-TR

TFM-115-02-L-D-P-TR概述

    # 电子元器件产品技术手册:TFM-1XX-XX-XXX-D-XXX-X-XX

    产品简介


    TFM-1XX-XX-XXX-D-XXX-X-XX 是一种通过孔连接器,适用于多种电子设备中的信号传输和电源管理。该连接器提供双排结构,具有可选的表面贴装和通孔安装方式,支持从-02到-50的各种位置选项。连接器采用磷青铜作为终端材料,外壳为黑色LCP材料(UL 94-VO等级),具备良好的电气性能和可靠性。这些连接器广泛应用于计算机、通信设备、工业控制系统等领域。

    技术参数


    基本规格
    - 连接器类型: 双排通过孔连接器
    - 位置数量: 从-02到-50(根据具体型号)
    - 终端材料: 磷青铜
    - 外壳材料: 黑色LCP(UL 94-VO)
    尺寸和公差
    - 接触点直径: 0.135英寸(3.43mm)至0.1635英寸(4.153mm)
    - 高度公差: 最大0.005英寸(0.13mm)
    - 终端凸起: 最大0.003英寸(0.08mm)
    - 共面性: 最大0.004英寸(0.10mm)(从02到26的位置);最大0.006英寸(0.15mm)(从27到50的位置)
    插拔力
    - 最小推力: 12盎司
    - 锁扣最小保留力: 8盎司
    工作环境
    - 环境温度: -40°C至+85°C
    表面处理
    - 金镀层: 30µ英寸选择性镀金(接触区域),哑光锡尾
    - 镀金层: 15µ英寸选择性镀金(接触区域),哑光锡尾
    - 其他选项: 3µ英寸闪光镀金(接触区域),哑光锡尾

    产品特点和优势


    1. 高可靠性: 磷青铜终端材料确保长期稳定的电气性能。
    2. 灵活的安装选项: 提供表面贴装和通孔安装两种方式,满足不同应用需求。
    3. 高密度设计: 支持多达50个位置,适合空间受限的应用场合。
    4. 良好的环境适应性: -40°C至+85°C的工作温度范围,适合各种恶劣环境。
    5. 多种表面处理选项: 多种镀层选择,以满足不同的电气特性和防腐要求。

    应用案例和使用建议


    应用案例
    TFM-1XX-XX-XXX-D-XXX-X-XX 连接器广泛用于工业控制、医疗设备、通信系统等领域。例如,在工业自动化系统中,这种连接器可以用来连接各种传感器和执行机构,实现高效的数据传输和控制。
    使用建议
    1. 正确的安装方向: 确保安装时符合图1所示的正确方向。
    2. 合理分配插针压力: 插针插入时施加均匀的压力,避免过度弯曲导致损坏。
    3. 焊接注意事项: 在焊接过程中保持适当的温度和时间,避免因过热而导致焊料流动不均。

    兼容性和支持


    TFM-1XX-XX-XXX-D-XXX-X-XX 连接器与其他标准电气设备和元器件具有良好的兼容性。SAMTEC公司提供了详尽的技术支持和维护服务,包括安装指导、故障排查和产品升级。用户可以通过官网下载最新的技术文档和软件工具,获取全面的支持信息。

    常见问题与解决方案


    常见问题及解决方案
    1. 插入力过大:
    - 解决方法: 检查插针是否对齐,必要时使用专用工具辅助插拔。
    2. 焊接不良:
    - 解决方法: 确保焊接温度适中,使用合适的焊料和助焊剂。
    3. 信号传输不稳定:
    - 解决方法: 检查终端接触是否良好,清洁插针和插座表面,确保无尘无污染。

    总结和推荐


    TFM-1XX-XX-XXX-D-XXX-X-XX 连接器以其高可靠性、灵活的安装选项和优异的电气性能在众多应用中表现出色。特别是在工业自动化和通信领域,该产品能显著提升系统的可靠性和效率。综合来看,我们强烈推荐该产品作为高性能连接器的首选。

TFM-115-02-L-D-P-TR参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 30pin
类型 Header,Push-Pull
长*宽*高 22.23mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
