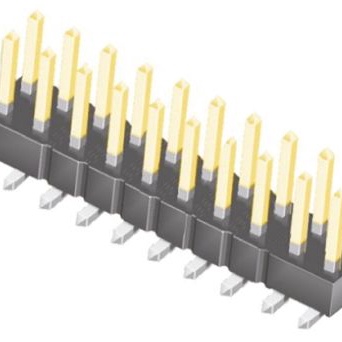

TSM-110-02-L-DV

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排针 板对板, 线对板连接器, TSM系列, 直角, 表面
供应商型号: TSM-110-02-L-DV
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSM-110-02-L-DV

TSM-110-02-L-DV概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档描述的是由Samtec公司生产的电子连接器——TSM-1XX系列。这些连接器主要用于工业自动化、通信设备、计算机及服务器、医疗设备等多个领域,为各种电子系统提供稳定的信号传输和电力传输接口。

    2. 技术参数


    | 参数类别 | 规格 |

    | 位置数 | -02 到 -50 |
    | 安装方式 | 双垂直(-DV)、三垂直(-TV,仅限-02至-30)
    混合技术(-TM,仅限-02至-30) |
    | 引脚样式 | -T:整体镀锡
    -S:接触区选择性镀金,尾部镀锡
    -G:接触区选择性镀金,尾部镀金
    -L:接触区选择性镀金,整体镀锡
    其他选项详见图表 |
    | 插拔力 | 最小插拔力:3磅 |
    | 尺寸 | 针距:0.1英寸(2.54毫米)
    外形尺寸:0.200英寸×5.08英寸 |
    | 兼容性 | 兼容其他标准规格 |

    3. 产品特点和优势


    - 多种引脚样式:提供了不同的镀层和材料选择,适用于不同的应用场景和需求。
    - 高可靠性:最小插拔力达到3磅,确保了长期使用的稳定性和可靠性。
    - 兼容性强:可根据客户需求定制不同类型的引脚样式,适用于广泛的设备和系统。
    - 易于安装和维护:支持锁紧夹(Locking Clip)和对齐针(Alignment Pin),方便组装和调试。

    4. 应用案例和使用建议


    在工业自动化系统中,TSM-1XX系列连接器常用于数据传输和电源管理模块。为了确保最佳性能,在使用过程中应注意保持清洁并定期检查插拔力。

    5. 兼容性和支持


    该系列产品兼容标准包装和自动装配工艺。Samtec公司提供详尽的技术支持文档和售后服务,以帮助客户解决使用过程中的各种问题。

    6. 常见问题与解决方案


    - 问题:插拔力不足
    - 解决方案:检查引脚是否有损坏,必要时更换新的连接器组件。
    - 问题:连接不稳定
    - 解决方案:确保正确的安装方向和对齐方式,使用锁紧夹和对齐针增强稳定性。

    7. 总结和推荐


    总体来看,TSM-1XX系列连接器具有多种引脚样式、高可靠性和良好的兼容性,非常适合在工业自动化、通信设备等应用场景中使用。其出色的性能和灵活的配置选项使其在市场上具备很强的竞争力。强烈推荐使用该系列连接器,以满足复杂多变的应用需求。

TSM-110-02-L-DV参数

参数
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 25.4mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TSM-110-02-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-110-02-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSM-110-02-L-DV TSM-110-02-L-DV数据手册

TSM-110-02-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21
100+ ¥ 19.8
500+ ¥ 19.2
2500+ ¥ 18.6
5000+ ¥ 18
库存: 500
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21
直接购买
加入购物车
