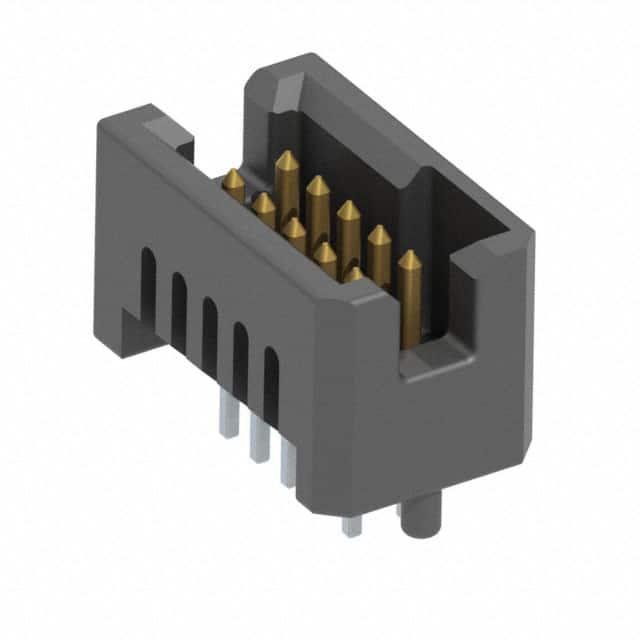

TFM-105-01-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 10pin 推挽式 Male Pin 黑色 通孔安装 9.53mm(长度)*5.72mm(高度)
供应商型号: TFM-105-01-L-D-A
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TFM-105-01-L-D-A

TFM-105-01-L-D-A概述


    产品简介


    该产品为一系列由Samtec公司生产的电连接器,具体型号为TFM-1XX-XX-XXX-D-XXX-X-XX。该系列产品主要功能是提供可靠的电连接解决方案,适用于广泛的电子设备和系统。主要应用领域包括计算机、通信设备、工业自动化系统、医疗设备及消费电子产品等。

    技术参数


    - 引脚数量:最多可达50个引脚,引脚可选配置包括-01至-03。
    - 安装方式:支持通过孔式(TH)安装和表面贴装(SMT)。
    - 引脚样式:多种引脚样式可选,包括-01、-02、-03等。
    - 镀层规格:提供多种镀层选择,包括选择性金(30μ”)、闪镀金(3μ”)、镀锡铅合金等。
    - 选项配件:可选配对齐针、锁紧夹、焊接片等,以增强连接器的功能和可靠性。
    - 包装方式:可选择管装、带装和盘装等方式。
    - 材料:绝缘体采用LCP材料,符合UL 94-V0标准;终端采用磷青铜材料。
    - 尺寸和公差:各部件的具体尺寸和公差需参考详细图纸,确保精度达到设计要求。
    - 其他参数:最大引脚高度变化量不超过0.005英寸,终端毛刺不超过0.003英寸,共面度为0.004英寸(02到26位置)和0.006英寸(27到50位置)。

    产品特点和优势


    1. 多样的引脚配置:支持多种引脚样式,可根据不同需求选择合适的配置。
    2. 灵活的安装方式:提供通过孔式和表面贴装两种安装方式,适应各种应用场合。
    3. 丰富的镀层选项:提供多种镀层选择,提高接触可靠性和使用寿命。
    4. 丰富的配套选项:可选配对齐针、锁紧夹、焊接片等多种配件,增强连接器的功能和可靠性。
    5. 高标准的制造质量:符合UL 94-V0标准,确保安全性和可靠性。

    应用案例和使用建议


    - 计算机服务器:用于数据中心和服务器机房,提供高速稳定的信号传输。
    - 通信设备:在基站和路由器中使用,保证通信系统的稳定运行。
    - 工业自动化系统:在机器人和自动化设备中作为关键连接部件,提升系统的可靠性和稳定性。
    - 医疗设备:应用于高精度医疗仪器,如心电图机和超声波设备,要求高精度和可靠性。
    使用建议:
    - 在高温环境下使用时,建议使用镀金的引脚样式,以提高抗氧化能力和导电性能。
    - 对于需要频繁插拔的应用场景,可以选择带有锁紧夹的型号,以提高连接的稳固性。

    兼容性和支持


    - 兼容性:TFM系列电连接器与SFSS/SFSD系列连接器完美匹配,适用于不同的应用场景。
    - 支持和服务:Samtec公司提供全面的技术支持和服务,包括详细的安装指南、维护手册和技术咨询。

    常见问题与解决方案


    - 问题:如何正确识别正确的安装方向?
    - 解决方案:参照电连接器上的标记,如箭头和对齐槽,确保按照制造商提供的说明进行安装。

    - 问题:如何处理电连接器的接触不良问题?
    - 解决方案:检查连接器的镀层和清洁度,确保没有杂质或氧化物影响接触效果。如有必要,可以重新镀层或更换连接器。

    总结和推荐


    综上所述,TFM系列电连接器以其多样化的设计、高可靠性和广泛的适用范围成为市场上一款优秀的连接解决方案。无论是需要高频传输还是长寿命应用,它都能提供卓越的性能。鉴于其出色的品质和应用灵活性,强烈推荐在各类电子设备和系统中使用TFM系列电连接器。

TFM-105-01-L-D-A参数

参数
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
长*宽*高 9.53mm(长度)*5.72mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TFM-105-01-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-105-01-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TFM-105-01-L-D-A TFM-105-01-L-D-A数据手册

TFM-105-01-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14
100+ ¥ 13.2
500+ ¥ 12.8
2500+ ¥ 12.4
5000+ ¥ 12
库存: 3000
起订量: 1 增量: 60
交货地:
最小起订量为:1
合计: ¥ 14
