HTSW-106-07-T-D-LL

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 12pin 6.3A 锡 通孔安装
供应商型号: N-HTSW-106-07-T-D-LL
供应商: 云汉优选
标准整包数: 1

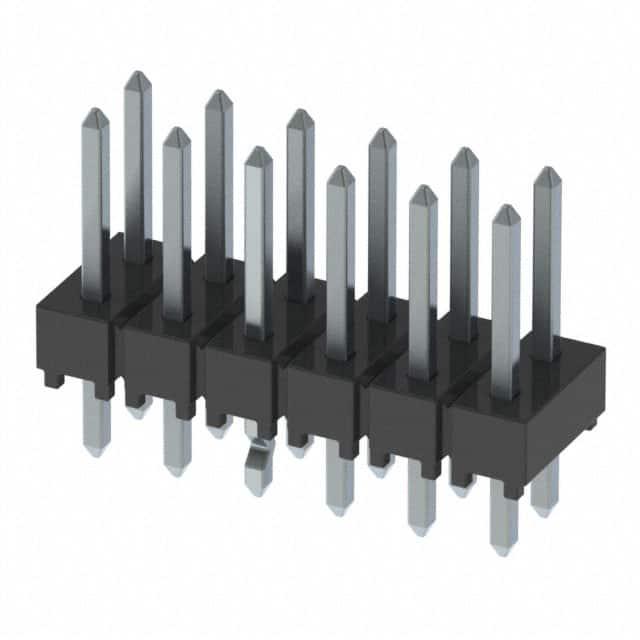

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-106-07-T-D-LL

HTSW-106-07-T-D-LL概述

    电子元器件产品技术手册解析
    本技术手册详细介绍了HTSW系列连接器的产品信息、技术规格、特点及优势,以及其在不同应用场景中的表现。这些信息对于了解该产品的设计和应用至关重要。

    产品简介


    HTSW系列连接器是Samtec公司生产的一种高性能插头插座系统。主要类型包括单排、双排、三排及特殊三排(仅填充外排)连接器。每种连接器的设计旨在提供可靠的数据传输和信号完整性,适用于广泛的应用领域,如工业自动化、医疗设备、通信设备和消费电子产品。

    技术参数


    | 参数 | 描述 |

    | 连接器类型 | 单排(S)、双排(D)、三排(T)、特殊三排(Q) |
    | 针位数 | 1-50个针位 |
    | 尺寸 | 单排间距为0.100英寸(2.54mm),双排和三排间距为0.200英寸(5.08mm) |
    | 引脚风格 | 可选择直角或弯角引脚 |
    | 接触镀层 | 金、锡、混合镀层(金和锡结合) |
    | 绝缘材料 | LCP,UL-94-V-0等级 |
    | 额定电流 | 最大3安培 |
    | 工作温度范围 | -40°C至+125°C |
    | 操作力 | 推出力不小于3磅 |

    产品特点和优势


    HTSW系列连接器具有以下显著特点:
    1. 可靠性高:采用高品质材料和精密制造工艺,确保长时间稳定运行。
    2. 灵活性强:多样的引脚排列选项和镀层选择满足不同的应用需求。
    3. 适应性强:能够承受宽泛的工作温度范围,适合各种严苛环境。
    4. 易安装:直观的锁扣机制简化装配过程,提高效率。
    5. 高性能:接触电阻低,确保数据传输质量。

    应用案例和使用建议


    HTSW系列连接器适用于多种工业和消费类应用,例如工业控制面板、医疗器械、通信基站和汽车电子系统。在使用时,应注意以下几点:
    - 正确选型:根据实际应用的需求选择合适的针位数、引脚排列和镀层。
    - 安全安装:确保所有引脚正确插入,避免虚焊或断开。
    - 环境因素:考虑到工作环境的温度和湿度变化,选择相应的镀层和材料。

    兼容性和支持


    HTSW系列连接器设计与同类产品具有良好的兼容性,适用于各种标准接口。制造商提供全面的技术支持和售后服务,确保用户获得最佳体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器信号不稳定 | 确保所有引脚正确安装并检查接触情况 |
    | 安装过程中出现错误 | 仔细阅读安装指南,并使用正确的工具 |
    | 使用环境超出额定温度范围 | 考虑选用更适合高温或低温环境的材料 |

    总结和推荐


    总体而言,HTSW系列连接器是一款高性能、高可靠性且易于安装的连接器。无论是工业控制还是消费电子,都能提供可靠的电气连接。鉴于其优异的性能和广泛的应用场景,强烈推荐在相关项目中使用该产品。

HTSW-106-07-T-D-LL参数

参数
间距-配接 2.54mm
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 -
针脚数 12pin
额定电流 6.3A
颜色 -
排数 2
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

HTSW-106-07-T-D-LL厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-106-07-T-D-LL数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-106-07-T-D-LL HTSW-106-07-T-D-LL数据手册

HTSW-106-07-T-D-LL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.5194 ¥ 4.4149
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1103.72
