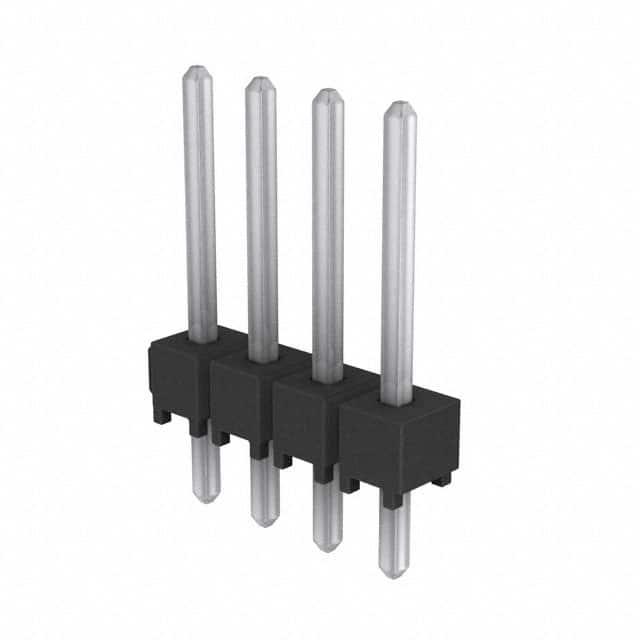

TSW-104-14-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p单排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 200-TSW10414TS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-104-14-T-S

TSW-104-14-T-S概述


    产品简介


    HTSW–116–11–G–S 和 HTSW–115–05–L–Q TSW–209–09–F–S–RA
    这些电子元器件是Samtec公司的标准插头连接器系列,专门设计用于在各种电路板应用中实现高效可靠的信号传输。HTSW(High-Temp Strip)和TSW(Standard Strip)系列连接器适用于工业控制、汽车电子、通信设备和消费电子产品等多种应用场景。它们具有多行配置,支持不同的引脚数量和间距,能够满足多种布线需求。

    技术参数


    - 尺寸和中心距:
    - 100 mil (.100") 或 200 mil (.200") 中心距
    - 支持多达50个引脚
    - 可选单行或双行布局
    - 材料和环境特性:
    - 绝缘材料:黑色玻璃填充聚酯(TSW),天然液态结晶聚合物(HTSW)
    - 端子材料:磷青铜
    - 镀层选项:金(Au)或锡(Sn)覆盖50微英寸(1.27微米)镍
    - 操作温度范围:-55°C 至 +125°C(金镀层),-55°C 至 +105°C(锡镀层)
    - 电气特性:
    - 电压额定值:550 VAC(与SSW配合),500 VAC(与BCS或ESQ配合),450 VAC(-RA/-RE配合),400 VAC(与CES配合)
    - 电流额定值(每针):5.2 A(TSW与ESW、SSW、SLW、SSQ、SSM、BCS、SNT配合)
    - 兼容性:
    - 与SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW等板端连接器兼容
    - 与IDSD、IDSS等电缆端连接器兼容

    产品特点和优势


    - 高温耐受性: HTSW系列特别适用于高温环境,其操作温度范围更广。
    - 多功能引脚布局: 多种行数和间距选择,满足不同布线需求。
    - 高可靠性: 良好的电气特性和严格的制造标准确保了高度可靠的数据传输。
    - 环保认证: RoHS合规,保证产品无害环境。

    应用案例和使用建议


    应用案例:
    这些连接器广泛应用于工业控制系统,如工厂自动化、数据采集系统和远程监控系统。在汽车电子领域,这些连接器可用于传感器和执行器之间的信号传输。
    使用建议:
    - 在布线时,确保正确安装和密封连接器以避免湿气和灰尘侵入。
    - 由于HTSW系列具有更高的操作温度范围,如果工作环境温度较高,则优先选择此系列。

    兼容性和支持


    - 兼容性:
    - 与多种标准连接器兼容,如SSW、SSQ、SSM、ESW、ESQ等。
    - 支持和服务:
    - 客户特定要求必须经过Samtec批准并在客户特定图纸中注明。
    - Samtec提供全面的技术支持,包括详细的安装指南和维护手册。

    常见问题与解决方案


    - Q: 连接器是否防水?
    - A: 除非特殊处理,否则标准连接器不防水。建议使用防水套件或密封剂进行额外防护。

    - Q: 如何正确安装?
    - A: 使用合适的压接工具和规范的操作流程来确保连接器的稳定性和可靠性。

    总结和推荐


    HTSW和TSW系列连接器在工业和汽车电子应用中表现出色。它们提供了广泛的电气特性和可靠的操作环境,使其成为多种应用场景的理想选择。考虑到其广泛的兼容性和良好的技术支持,强烈推荐使用这些连接器以确保高效和可靠的数据传输。

TSW-104-14-T-S参数

参数
针脚数 4pin
间距-配接 2.54mm
排数 1
排距 -
类型 Header,Push-Pull
触头镀层 - 配接
触头镀层厚度 - 配接 -
额定电流 6.3A
防护等级 -
颜色 黑色
长*宽*高 10.16mm*2.54mm*2.54mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-104-14-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-104-14-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-104-14-T-S TSW-104-14-T-S数据手册

TSW-104-14-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3795 ¥ 3.2068
50+ $ 0.299 ¥ 2.5266
100+ $ 0.2415 ¥ 2.0407
500+ $ 0.1944 ¥ 1.6427
1000+ $ 0.1404 ¥ 1.1864
2000+ $ 0.1296 ¥ 1.0951
5000+ $ 0.0972 ¥ 0.8213
库存: 1787
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.2
