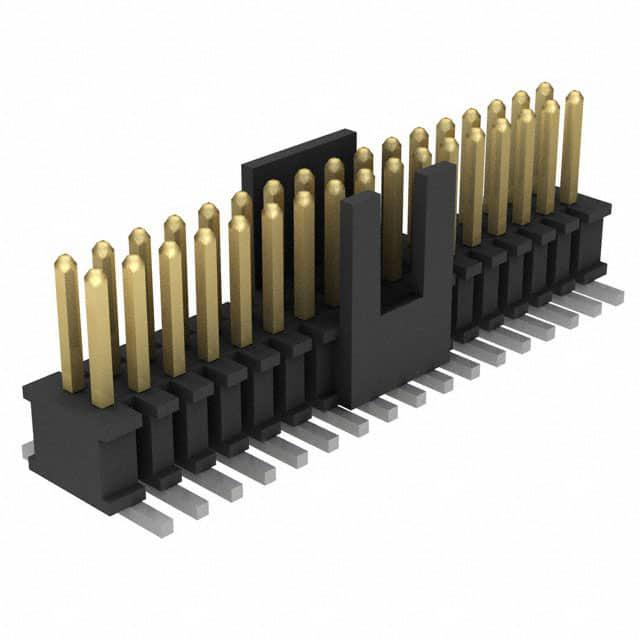

FTSH-117-01-F-DV-K

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距34p双排排针 线对板连接器, FTSH系列, 直角, 通孔安装
供应商型号: FTSH-117-01-F-DV-K
供应商: 云汉优选
标准整包数: 1

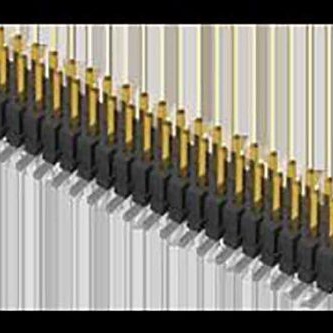

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-117-01-F-DV-K

FTSH-117-01-F-DV-K概述


    产品简介


    本文介绍的是由Samtec公司设计生产的FTSH-1XX-XX-XXX-DV双垂直SMT终端条带(Double Vertical Surface Mount Terminal Strip)。该产品广泛应用于电子设备中,例如计算机、通信设备、消费电子产品等领域。它具有高度集成化和可靠性高的特点,能有效提高电路板组装效率,降低生产成本。

    技术参数


    - 引脚数量:2至50个(每行)
    - 引脚样式:
    - -01: 0.120英寸 [3.05mm]
    - -02: 0.075英寸 [1.91mm]
    - -03: 0.065英寸 [1.65mm]
    - -04: 0.150英寸 [3.81mm]
    - -05: 0.170英寸 [4.32mm]
    - -14: 0.150英寸 [3.81mm]
    - 选项:
    - -ES: 端屏蔽(见图6,表3)
    - -EJ: 弹出式屏蔽(见图4,表2)
    - -EJM: 带模制对齐销弹出式屏蔽(见图5,表2)
    - -EJC: 带锁闭夹弹出式屏蔽(见图5,表2)
    - -EC: 锁闭夹(见图7,表3)
    - -EP: 导向柱(见图8,表3)
    - -EL: 板锁定(见图9,表3)
    - -EPC: 导向柱及锁闭夹(见图10,表3)
    - -A: 对齐销(模制或铆接;见图3,表2)
    - -K: 连接FFSD的键控选项(见表3,表2)
    - -DV: 双垂直结构
    - 镀层规格:
    - -L: 接触区10μ"选择性金,尾部镀锡
    - -F: 接触区3μ"选择性金,尾部镀锡
    - -S: 接触区30μ"选择性金,尾部镀锡
    - -H: 接触区30μ"金,尾部3μ"金
    - -LM: 接触区10μ"选择性金,尾部镀锡
    - -FM: 接触区3μ"选择性金,尾部镀锡
    - -SM: 接触区30μ"选择性金,尾部镀锡
    - -LTL: 接触区10μ"选择性金,尾部90/10±5%锡铅合金
    - -G: 接触区10μ"金,尾部3μ"金
    - -STL: 接触区30μ"选择性金,尾部90/10±5%锡铅合金
    - 安装方式:
    - -P: 贴装焊盘(4位置起)
    - -M: 金属贴装焊盘(5位置起)
    - 包装方式:
    - 空白:管装(见注19)
    - -TR: 盘带包装(见注20及21)
    - -FR: 满盘带包装(见注20及21)

    产品特点和优势


    FTSH-1XX-XX-XXX-DV系列产品的关键特点是其模块化的设计和灵活的配置选项,使其能够适应多种应用场景。它的独特优势包括:
    - 双垂直引脚结构:提高了空间利用率和电路板组装效率。
    - 多种引脚样式和镀层选项:满足不同应用的电气性能需求。
    - 多种附加功能:如端屏蔽、弹出式屏蔽等,增加了产品的稳定性和耐用性。
    - 灵活的安装方式:贴装焊盘和金属贴装焊盘选项提升了装配的便捷性。
    这些特点使得FTSH-1XX-XX-XXX-DV成为高性能电子设备的理想选择,尤其在高密度组装和复杂电路板中表现优异。

    应用案例和使用建议


    FTSH-1XX-XX-XXX-DV双垂直SMT终端条带广泛应用于各种电子设备,例如高性能计算机主板、通信基站和消费电子产品等。例如,在高性能服务器中,该产品可以用于实现高速数据传输,确保系统运行的稳定性。
    使用建议:
    - 在高密度电路板上使用时,建议采用具有弹出式屏蔽功能的型号以提高信号完整性。
    - 针对高温环境下的应用,可以选择镀层为30μ"选择性金的版本以增强抗腐蚀能力。
    - 在自动化生产线中装配时,建议采用金属贴装焊盘(-M)以提升装配精度和可靠性。

    兼容性和支持


    FTSH-1XX-XX-XXX-DV系列产品与多种Samtec公司的连接器兼容,例如FFSD系列。Samtec提供全面的技术支持和售后服务,确保客户在使用过程中遇到问题时能够得到及时有效的帮助。

    常见问题与解决方案


    - 问题1:锁闭夹在自动装配过程中不兼容,插入力过高。
    - 解决方案:推荐手动装配所有带有锁闭夹的组件。此外,可以考虑使用替代的安装方法来减少插入力。

    - 问题2:产品在长时间运行后出现接触不良的情况。
    - 解决方案:检查并清洁接触区域,确保镀层没有被氧化或磨损。定期进行维护保养以延长使用寿命。

    总结和推荐


    总体而言,FTSH-1XX-XX-XXX-DV双垂直SMT终端条带是一款功能强大且应用广泛的电子元件。其高可靠性和多功能性使其成为许多高性能电子设备的理想选择。对于需要高效组装和高密度布线的应用场景,强烈推荐使用该产品。

FTSH-117-01-F-DV-K参数

参数
颜色 黑色
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
针脚数 34pin
间距-配接 1.27mm
类型 Cuttable,Header,Push-Pull
额定电流 3.4A
排数 2
长*宽*高 21.59mm(长度)*5.84mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTSH-117-01-F-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-117-01-F-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-117-01-F-DV-K FTSH-117-01-F-DV-K数据手册
