FTSH-150-01-L-D-RA

厂牌: SAMTEC

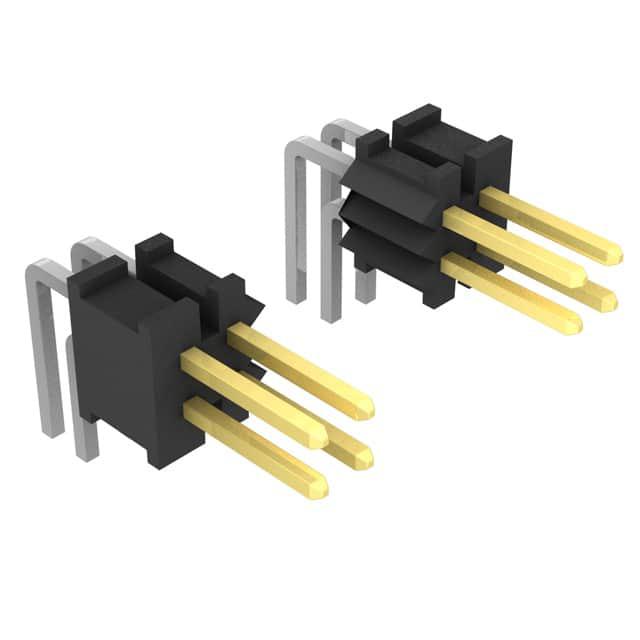

产品描述: Samtec 1.27mm间距100p双排排针, FTSH系列, 直角
供应商型号: Q-FTSH-150-01-L-D-RA
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-150-01-L-D-RA

FTSH-150-01-L-D-RA概述


    产品简介


    FTSH系列电子元器件是一款高品质的双排水平终端排插组件,设计用于满足多种高密度连接需求。它适用于多种电子设备,特别是在需要高可靠性、稳定性的场合。产品采用创新的设计理念,支持不同的镀层和引脚样式,以适应不同应用场景的需求。主要功能包括高密度信号传输、机械稳定性强及优异的电气性能,广泛应用于通信、工业自动化、计算机、消费电子等领域。

    技术参数


    以下是FTSH系列产品的主要技术参数:
    | 参数类别 | 规格 |

    | 引脚数 | 每行引脚数:2至50 |
    | 引脚样式 | -01: 0.120 in (3.05 mm)
    -02: 0.075 in (1.91 mm)
    -03: 0.065 in (1.65 mm) 等 |
    | 引脚镀层 | F: 3µ"选择性金,尾部采用锡磷铜
    L: 10µ"选择性金,尾部采用锡磷铜
    H: 30µ"重金,尾部采用3µ"金
    其他镀层选项如FM、LM、SM等 |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 材料 | 铜合金:磷青铜合金编号510 |
    | 尺寸 | 针间距:0.050 in (1.27 mm)
    典型针宽:0.040 in ±0.003 in |
    | 最大摆动 | ±2° |
    | 推出力 | 最小推力:0.5 lb |

    产品特点和优势


    1. 高密度设计:每行可容纳2至50个引脚,适合高密度布线要求。
    2. 灵活的引脚镀层:提供多种镀层选择,以适应不同的电气性能需求。
    3. 可靠的机械性能:优异的抗摆动能力和最小推力保证了连接的稳定性。
    4. 广泛的适用性:通过不同的选项(如ES、EL、EP、EJ等),支持多样化应用需求。
    5. 卓越的制造质量:采用高品质材料及先进的制造工艺,确保产品的长期可靠性和耐用性。

    应用案例和使用建议


    FTSH系列产品因其灵活性和高性能被广泛应用于以下场景:
    1. 通信设备:作为背板连接器,支持高速数据传输。
    2. 工业控制:适用于需要高密度连接的自动化系统。
    3. 消费电子产品:可用于小型化设计,提高空间利用率。
    使用建议:
    - 在高频场景下,建议选择镀金(H选项)以减少接触电阻。
    - 使用时需注意引脚对齐和锁扣操作,避免因不当安装导致接触不良。

    兼容性和支持


    FTSH系列产品与其他同类产品具有良好的兼容性,支持与FTSH-50-D及其他特定组件配套使用。Samtec公司提供全面的技术支持,包括安装指导、售后维修服务和定制化解决方案。

    常见问题与解决方案


    1. 问题:引脚变形
    - 解决方案:检查安装工具是否合适,确保插拔过程中无过度施力。
    2. 问题:接触电阻过高
    - 解决方案:确认选用合适的镀层类型,避免氧化影响。
    3. 问题:连接不稳定
    - 解决方案:检查是否正确安装锁扣和端子,确保连接牢固。

    总结和推荐


    FTSH系列电子元器件凭借其高密度、灵活的配置和优异的性能,在各类电子应用中表现卓越。无论是通信、工业还是消费电子领域,该产品都能提供出色的解决方案。因此,我们强烈推荐此系列产品用于需要高可靠性连接的场景。对于希望提升设备性能和稳定性的客户来说,FTSH系列无疑是最佳选择之一。

FTSH-150-01-L-D-RA参数

参数
类型 Cuttable,Header,Push-Pull
排数 2
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
针脚数 100pin
颜色 黑色
防护等级 -
额定电流 3.4A
间距-配接 1.27mm
长*宽*高 63.5mm(长度)*8.1mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-150-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-150-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-150-01-L-D-RA FTSH-150-01-L-D-RA数据手册

FTSH-150-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
