EHT-115-01-L-D

厂牌: SAMTEC

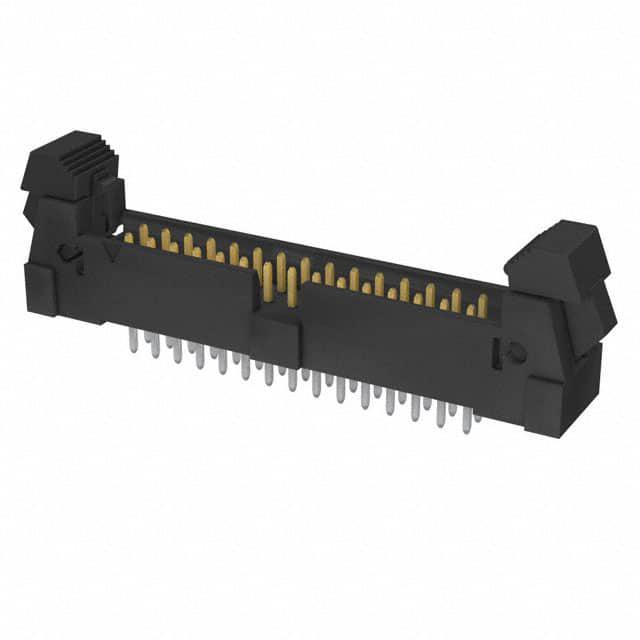

产品描述: Header,Latch Lock/Eject Hooks 2mm 2 30pin 3A 380nm 金 黑色 通孔安装 43.79mm(长度)*7.62mm(高度)
供应商型号: AV-A-SATEHT11501LD
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 EHT-115-01-L-D

EHT-115-01-L-D概述

    # SHROUDED IDC EJECTOR HEADER 技术手册

    1. 产品简介


    SHROUDED IDC EJECTOR HEADER(以下简称“EHT”)是Samtec公司生产的一种高性能连接器,广泛应用于工业控制、通信设备、医疗设备和消费电子等领域。该系列产品以其灵活的设计、优异的性能和广泛的适用性著称,为各种复杂电路设计提供了可靠的支持。EHT连接器通过直插式或表面贴装方式安装,并支持多种尾部选项以满足不同的应用场景需求。
    主要功能
    - 高密度接口设计:支持每行1到25个引脚。
    - 支持主流IDC电缆:与2 mm间距的IDC电缆匹配。
    - 多种安装方式:直通孔、直角和表面贴装设计。
    - 强大的插拔稳定性:配备弹片式锁定结构,确保电缆稳固连接。
    应用领域
    - 工业自动化设备
    - 数据通信设备
    - 医疗设备
    - 测试与测量仪器
    - 消费电子产品

    2. 技术参数


    以下是EHT系列连接器的关键技术规格:
    | 参数 | 描述 |

    | 插针数量 | 1至25个针 |
    | 插针间距 | 2.00 mm (0.0787") |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 接触件材料 | 磷青铜 |
    | 表面处理 | 锡镀层或金镀层,底层镍(50 µ",1.27 µm) |
    | 工作温度范围 | -55°C 至 +125°C |
    | RoHS合规性 | 是 |
    | 符合标准 | UL、CE等认证 |

    3. 产品特点和优势


    独特功能
    - 模块化设计:提供多种配置组合,适合不同应用场景。
    - 易于操作:配备弹片式锁扣结构,方便插拔且稳定耐用。
    - 高可靠性:采用磷青铜材料和精密制造工艺,确保长期使用的稳定性。
    - 广泛的兼容性:可与常见的IDC电缆匹配,减少布线难度。
    市场竞争力
    - 高度灵活的设计使其能够适应多种工业和消费级应用需求。
    - 表面贴装技术和直插式安装方式提升了装配效率。
    - 出色的电气性能和机械强度使产品在市场上具有较强的竞争力。

    4. 应用案例和使用建议


    典型应用案例
    1. 工业控制系统:用于传感器信号采集和传输,保障生产流程的实时监控。
    2. 通信设备:作为模块化接口连接板与主控板之间的桥梁。
    3. 医疗设备:支持医疗监测设备的高精度数据传输。
    使用建议
    - 在选择插针数量时,应根据实际电路需求合理规划,避免浪费资源或降低系统可靠性。
    - 安装时需注意PCB布局,确保连接器与PCB的焊盘对齐无误。
    - 若涉及高频应用,需关注屏蔽设计以减少电磁干扰。

    5. 兼容性和支持


    兼容性
    EHT连接器与Samtec的TCSD系列IDC电缆完全兼容,同时也支持主流的2 mm间距电缆。此外,表面贴装版本还提供额外的Pick & Place功能,便于大规模自动化生产。
    支持与维护
    Samtec公司为客户提供全面的技术支持服务,包括产品选型指导、PCB布局设计咨询以及售后问题解答。同时,所有产品均符合RoHS环保标准,并提供丰富的认证文档供客户下载。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 检查电缆插头是否正确安装 |
    | 连接器过热 | 检查电源电流是否超出额定值 |
    | 插拔后信号丢失 | 检查锁定机构是否牢固 |

    7. 总结和推荐


    产品综合评估
    SHROUDED IDC EJECTOR HEADER凭借其高密度设计、出色的电气性能和灵活的安装方式,在工业和消费电子领域表现出色。其模块化设计和广泛的兼容性使其成为各类设备的理想选择。
    推荐结论
    总体而言,EHT系列连接器是一款值得信赖的产品,尤其适合需要高密度连接和便捷安装的应用场景。我们强烈推荐此产品用于需要高性能连接解决方案的项目中。

EHT-115-01-L-D参数

参数
间距-配接 2mm
额定电流 3A
针脚数 30pin
颜色 黑色
触头镀层厚度 - 配接 380nm
类型 Header,Latch Lock/Eject Hooks
防护等级 -
触头镀层 - 配接
排数 2
长*宽*高 43.79mm(长度)*7.62mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
