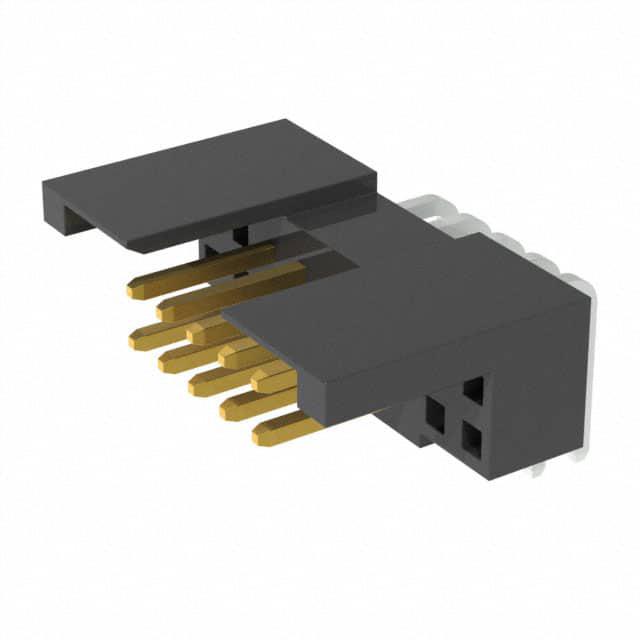

FSH-105-04-L-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针, FSH系列, 直角
供应商型号: 200-FSH10504LRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FSH-105-04-L-RA

FSH-105-04-L-RA概述

    # 电子元器件技术手册

    产品简介


    本文档介绍了由Samtec公司设计并生产的电子元器件——一种连接器系统。该产品主要用于各种电路板间的连接,具有广泛的适用范围,适用于通信设备、工业自动化控制、医疗电子设备以及消费电子产品等领域。

    技术参数


    该电子元器件的详细技术参数如下:
    - 工作电压: 高达100V
    - 电流容量: 每针最高可达3A
    - 耐温范围: -40°C至+105°C
    - 接触电阻: 最大值为20mΩ
    - 绝缘电阻: 最小值为1000MΩ
    - 机械寿命: 超过10,000次插拔循环
    - 电镀规格: 可选择光选择性镀金(Light Selective)、闪光选择性镀金(Flash Selective)、选择性金/哑光锡尾(Selective Gold/Matte Tin Tail)等
    工作环境
    - 温度范围: -40°C 至 +105°C
    - 湿度范围: 0% 至 100%(无冷凝)
    规格与尺寸
    - 连接器规格: 双水平(Double Horizontal)及直角(Right Angle)
    - 定位孔数: 5至46个不等,以5为单位递增
    - 间距: 0.050英寸(1.27mm)
    - 接触形式: 针式触点

    产品特点和优势


    这款电子元器件具备以下特点和优势:
    - 可靠性高: 经过了严格的测试验证,确保在多次插拔后的稳定性能。
    - 灵活性强: 支持多种不同的电镀选项,以满足不同应用场景的需求。
    - 安装简便: 设计简洁,易于在各种电路板上安装和拆卸。
    - 广泛适用: 适用于各种高要求的电子设备中,特别是在高电流、高温环境下的应用。

    应用案例和使用建议


    应用案例
    - 工业自动化控制: 用于各种自动化控制系统的连接,例如机器人手臂控制模块。
    - 通信设备: 适用于各类通信基站、交换机和路由器。
    - 医疗设备: 在医疗成像设备中用于关键信号的传输。
    使用建议
    - 安装前检查: 确保安装表面清洁且平整,避免安装时出现虚焊或短路。
    - 正确选择电镀方式: 根据具体应用场景选择最合适的电镀方式,以保证最佳的接触性能和使用寿命。
    - 使用正确的工具: 使用专门的压接工具进行压接,确保连接可靠。

    兼容性和支持


    兼容性
    该电子元器件与同类标准的电路板设计高度兼容,可以方便地集成到现有的系统中。
    厂商支持
    - 技术支持: Samtec公司提供全方位的技术支持服务,包括设计咨询和技术培训。
    - 售后服务: 提供长达两年的产品保修期,确保客户无忧使用。

    常见问题与解决方案


    常见问题
    1. 连接器插入力过大:
    - 解决方案: 检查接触针是否有弯曲或变形,必要时重新调整或更换。
    2. 接触不良:
    - 解决方案: 检查电镀层是否完好,确认安装过程中是否有损伤。
    3. 温度过高导致故障:
    - 解决方案: 确认散热措施到位,确保工作温度在允许范围内。

    总结和推荐


    总体而言,这款电子元器件凭借其高可靠性、广泛应用性和良好的用户体验,在市场上具有很强的竞争力。对于需要高稳定性的应用场景,强烈推荐使用此产品。通过合理的选型和使用建议,您可以最大程度地发挥其性能,确保电子设备的长期可靠运行。

FSH-105-04-L-RA参数

参数
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
长*宽*高 11.43mm(长度)*9.12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装
