QSE-020-01-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距40p双排排母 板对板, QSE系列, 直角, 表面
供应商型号: 10B-2856855-46
供应商: 国内现货
标准整包数: 1

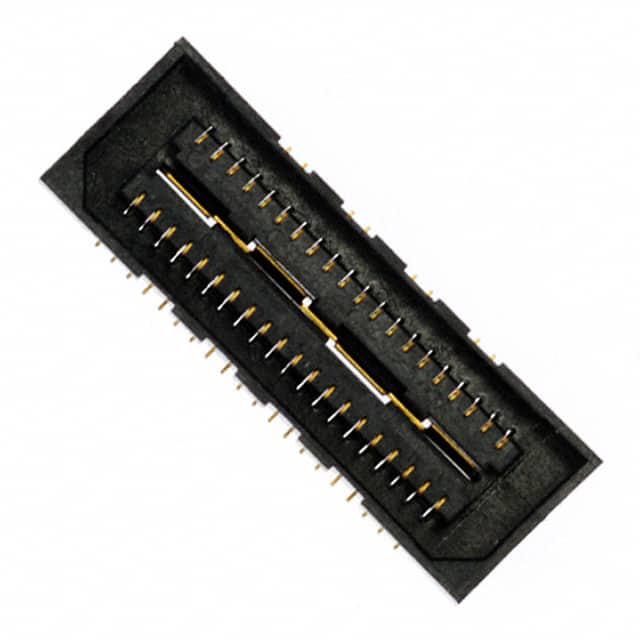

SAMTEC 矩形连接器 - 外壳 QSE-020-01-F-D-A

QSE-020-01-F-D-A概述


    产品简介


    产品类型和功能
    本文档介绍的是由SAMTEC公司生产的QSE系列双排高密度插座组件。这种电子元器件主要用于需要高密度连接的应用场合,如高速数据传输系统、计算机主板和其他电子设备。QSE系列插座组件提供多种配置选项,以满足不同客户的需求。
    主要功能
    - 高密度连接:QSE系列插座采用双排设计,每排可提供多达100个连接点,适合高密度布线需求。
    - 兼容多种规格:支持20、40、60和80、100(每行)的针脚数量。
    - 多重功能选项:包括导向柱、锁紧夹、摩擦锁定、对准销、弹片锁定等多种功能选项,确保稳定可靠的连接。
    应用领域
    QSE系列插座广泛应用于各种电子设备,包括但不限于:
    - 计算机和服务器:用于CPU和主板之间的连接。
    - 通信设备:如路由器、交换机等。
    - 工业自动化设备:控制板和传感器之间的信号传输。
    - 医疗设备:用于高精度仪器的连接。

    技术参数


    | 参数 | 规格 |

    | 针脚规格 | 20、40、60、80、100(每行) |
    | 插座材料 | 绝缘体:LCP,UL94V-0;颜色:黑色 |
    | 接触材料 | 磷青铜 |
    | 接地平面材料 | 磷青铜 |
    | 导电镀层 | 3µ"选择性金,表面钝化锡 |
    | 尺寸 | 8mm(双排) |
    | 包装方式 | 盘状(标准)、带卷(60个引脚最大)、全盘带卷(60个引脚最大) |

    产品特点和优势


    QSE系列插座组件的主要优势在于其多样化的配置选项和卓越的电气性能,使其能够在不同的应用场景中发挥最佳效果。具体特点如下:
    - 高密度设计:支持每行最多100个针脚,极大提高了连接密度。
    - 稳定性:多种锁紧选项,如导向柱、锁紧夹和摩擦锁定,保证了连接的稳固性。
    - 可靠性:接触材料选用磷青铜,提供了良好的导电性和耐久性。
    - 多样化选项:用户可以根据具体需求选择不同的包装方式、插头规格和功能选项,灵活性高。

    应用案例和使用建议


    应用案例
    一个典型的应用案例是计算机主板上的连接。通过QSE系列插座组件,主板可以实现高密度的数据传输,提升整体系统的性能和效率。
    使用建议
    - 安装前检查:确保插座组件与电路板的引脚数匹配,并正确安装接地平面和导向柱。
    - 锁紧机制:在关键应用中使用锁紧夹或摩擦锁定,以确保连接的稳固性。
    - 避免过度弯折:在布线过程中,避免对插座及其引脚施加过大的弯曲力,以免损坏引脚。

    兼容性和支持


    QSE系列插座组件与其他SAMTEC公司的相关产品具有良好的兼容性,可以无缝集成到现有的设计中。SAMTEC公司还提供全方位的技术支持和服务,包括安装指南、故障排除和技术咨询,帮助用户轻松完成组装和维护工作。

    常见问题与解决方案


    1. 问题:在插入插座时出现弯曲针脚。
    - 解决方案:仔细检查插座和引脚的安装位置,确保引脚垂直插入,避免过度弯曲。
    2. 问题:锁紧机制未能正常工作。
    - 解决方案:确认选择了正确的锁紧选项,并按照说明书正确安装。如果仍然存在问题,请联系技术支持寻求进一步的帮助。

    总结和推荐


    综上所述,QSE系列插座组件以其高密度设计、稳定性和多样化选项,在各类高密度连接应用中表现出色。无论是计算机主板还是通信设备,这款产品都是理想的选择。如果您需要高性能且灵活多变的连接解决方案,QSE系列插座组件无疑是一个值得考虑的优秀选择。

QSE-020-01-F-D-A参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
类型 Center Strip Contacts,Receptacle
颜色 黑色
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-020-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-020-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-020-01-F-D-A QSE-020-01-F-D-A数据手册

QSE-020-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.7629
25+ ¥ 46.8124
576+ ¥ 32.1708
1056+ ¥ 24.9038
库存: 735
起订量: 6 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.76
