ZSS-109-04-L-D-787

厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2.54mm 2 18pin 3A 250nm 金 通孔安装
供应商型号: Q-ZSS-109-04-L-D-787
供应商: 期货订购
标准整包数: 1

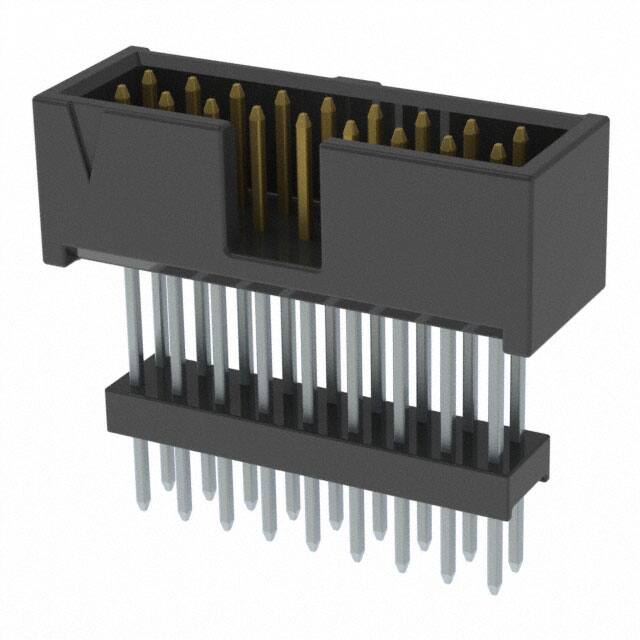

SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-109-04-L-D-787

ZSS-109-04-L-D-787概述


    产品简介


    产品类型
    ZSS系列、HTSS系列和TSS系列是用于电路板连接的紧凑型插针接头,设计用于工业自动化、通信设备、计算机系统及消费电子产品等多个领域。
    主要功能
    这些接头具有高性能的电气连接特性,能够确保数据传输的稳定性和可靠性。它们采用镀金或镀锡磷青铜材料制成,能够在宽广的工作温度范围内正常运行,具备良好的机械和电气稳定性。
    应用领域
    这些插针接头广泛应用于需要高密度连接的应用场景,例如服务器、路由器、医疗设备、工业控制系统和汽车电子系统等。

    技术参数


    | 参数 | 规格 |

    | 绝缘材料 | 黑色玻璃填充聚酯(TSS, ZSS);天然PCT(HTSS) |
    | 最小绝缘电阻 | 5000 MΩ |
    | 端子材料 | 磷青铜 |
    | 镀层 | Au 或Sn over 50 µ" (1.27 µm) Ni |
    | 工作温度范围 | 金镀层:-55°C 至 +125°C;锡镀层:-55°C 至 +105°C |
    | 阻燃等级 | UL 94V-O |
    | 耐压能力 | 1000 VRMS |
    | RoHS合规性 | 是 |

    产品特点和优势


    特点
    - 多功能性:适用于多种安装方式,包括双排直插式、双排表面贴装式和双排直角式。
    - 耐高温:HTSS系列可在高达125°C的环境中稳定工作。
    - 可靠连接:绝缘材料选用阻燃材料,保障安全。
    - 广泛兼容性:可与多种Samtec标准接头配合使用。
    优势
    - 高可靠性:在严苛环境下仍能保持稳定的电气连接性能。
    - 广泛的适用性:不同类型的接头满足多样化的应用场景需求。
    - 易于安装:提供多种安装选项,方便客户根据具体需求选择。

    应用案例和使用建议


    应用案例
    - 在工业自动化设备中,ZSS接头用于控制系统的信号传输。
    - 在通信设备中,HTSS接头用于高速数据传输,以实现高效的数据交换。
    使用建议
    - 对于需要机械稳定性较高的应用场景,建议使用机械板夹进行加固,尤其是使用金或选择性镀金的连接器时。
    - 如需更多技术支持,可联系Samtec官方获取详细信息。

    兼容性和支持


    这些接头可以与以下系列的产品配套使用:
    - SSW, SSQ, ESW, ESQ, SSM, BCS系列
    此外,还可以结合IDC头和堆叠器,以实现更复杂的连接需求。更多详细信息和规格,请访问Samtec官方网站。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查并确保连接器与插座正确对齐 |
    | 插针损坏 | 更换新的插针 |
    | 插入力过大 | 检查端子是否正确安装 |

    总结和推荐


    综合评估:
    这些接头产品具备出色的电气性能和机械稳定性,适用于各种复杂环境下的应用。ZSS、HTSS和TSS系列各自拥有独特的特点,能够满足不同用户的需求。特别值得一提的是HTSS系列的高温耐受能力,使得它在极端条件下也能表现出色。
    推荐:
    我们强烈推荐这些接头产品用于工业自动化、通信设备和其他需要高性能连接器的应用场合。其多样的安装选项和广泛兼容性使其成为市场上极具竞争力的选择。对于追求卓越性能和稳定性的工程师和技术人员来说,这些接头无疑是最佳之选。

ZSS-109-04-L-D-787参数

参数
针脚数 18pin
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
排数 2
类型 Elevated,Header,Push-Pull
颜色 -
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-109-04-L-D-787厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-109-04-L-D-787数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC ZSS-109-04-L-D-787 ZSS-109-04-L-D-787数据手册

ZSS-109-04-L-D-787封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 4.3228 ¥ 35.8792
100+ $ 3.7598 ¥ 31.2065
500+ $ 3.215 ¥ 26.6841
1000+ $ 2.3464 ¥ 19.4749
2000+ $ 2.1312 ¥ 17.6893
5000+ $ 1.6748 ¥ 13.9011
10697+ $ 1.2405 ¥ 10.2965
28910+ $ 1.1621 ¥ 9.6457
62509+ $ 1.0576 ¥ 8.7779
库存: 100
起订量: 53 增量: 1
交货地:
最小起订量为:50
合计: ¥ 1793.96
