首页  >  产品百科  >  FTR-110-51-L-D-06-P

FTR-110-51-L-D-06-P

厂牌: SAMTEC
产品描述: 20pin 1.27mm 2 2.54mm Header,Push-Pull 3.1A 250nm 金 黑色 贴片安装
供应商型号: 200-FTR11051LD06P
供应商: Mouser
标准整包数: 1

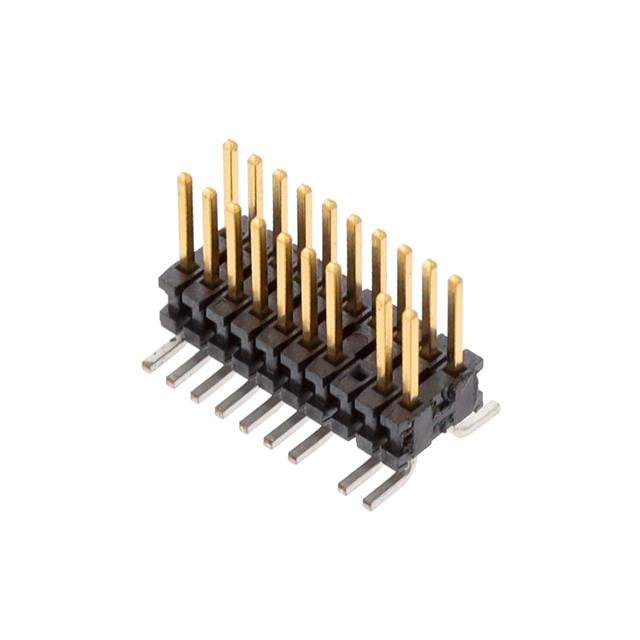

SAMTEC 矩形连接器 - 针座 - 公插针 FTR-110-51-L-D-06-P

FTR-110-51-L-D-06-P概述

    电子元器件产品技术手册
    本技术手册旨在详细介绍一款由Samtec公司生产的电子元器件——FTR-1XX-XX-D系列产品。该产品是一款高精度、高性能的微型终端微带(Micro-Strip)连接器,适用于多种电子设备中关键部件的连接。以下是该产品的详细说明和技术参数。

    1. 产品简介


    产品类型:双排微型终端微带连接器
    主要功能:
    - 双排设计,每个排最多支持50个位置;
    - 具备高度的稳定性与可靠性,可用于高频信号传输;
    - 支持多种引脚样式和镀层规格,以适应不同的应用需求;
    - 独特的设计使得它能够在苛刻的工作环境中保持良好的性能表现。
    应用领域:
    - 通信设备
    - 计算机和服务器
    - 消费电子产品
    - 工业控制设备
    - 医疗器械

    2. 技术参数


    | 参数名称 | 规格描述 |

    | 引脚数量 | 每排从2到50个位置(可选配置) |
    | 尺寸 | 标准尺寸为.100”(2.54mm),允许轻微偏差 |
    | 针脚旋转角度 | 最大允许旋转角度为2° |
    | 轴向倾斜 | 最大轴向倾斜为2° |
    | 锁定机构 | 可选择锁插机构(LC-05-TM) |
    | 插拔力 | 最小推力为2磅 |
    | 推出力 | 最小推出力为2磅 |
    | 绝缘材料 | 高温LCP材料,UL 94 VO防火等级,黑色 |
    | 电镀工艺 | 提供多种选择,包括金镀层(10µ”至30µ”)和锡镀层(默认选项) |

    3. 产品特点和优势


    - 高度灵活性:可定制化的引脚样式和镀层选项使得这款连接器能适应各种应用场景。
    - 卓越性能:采用先进的制造工艺和高品质材料,保证了产品的高稳定性和长寿命。
    - 便捷安装:支持多种包装方式,方便自动化装配过程,提高了生产效率。
    - 广泛适用性:在广泛的工业标准和环境下均能表现出色,是各类高端电子产品不可或缺的组成部分。

    4. 应用案例和使用建议


    此连接器被广泛应用在通信基站、服务器、个人计算机等领域。例如,在无线通信基站中,其可靠的信号传输能力和抗干扰能力确保了系统的高效运行。对于使用者而言,建议定期进行接触检查和清洁,以维持最佳的电气性能。

    5. 兼容性和支持


    FTR-1XX-XX-D系列产品具有较高的兼容性,适用于多种不同品牌的设备。Samtec公司提供详尽的技术文档和支持服务,包括在线帮助中心和专业的客户支持团队,以便用户能够快速解决问题并获得所需的信息。

    6. 常见问题与解决方案


    - 问题1:插入时感觉困难?
    - 解决方案:确保插入前没有灰尘或其他杂质堵塞针脚。可以使用适当的润滑剂来减少摩擦。

    - 问题2:接触电阻过高?
    - 解决方案:检查针脚是否已经正确安装且表面无氧化。如果存在上述情况,则需重新清洁或更换针脚。

    7. 总结和推荐


    总体而言,FTR-1XX-XX-D是一款优秀的微型终端微带连接器,具备出色的稳定性和可靠性。对于需要高精度、高频信号传输的场合,这款连接器是理想的选择。因此,强烈推荐给那些对产品质量和性能有严格要求的应用场景。

FTR-110-51-L-D-06-P参数

参数
针脚数 20pin
间距-配接 1.27mm
排数 2
排距 2.54mm
类型 Header,Push-Pull
触头镀层 - 配接
防护等级 -
额定电流 3.1A
触头镀层厚度 - 配接 250nm
颜色 黑色
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

FTR-110-51-L-D-06-P厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTR-110-51-L-D-06-P数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTR-110-51-L-D-06-P FTR-110-51-L-D-06-P数据手册

FTR-110-51-L-D-06-P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.2895 ¥ 36.2463
44+ $ 3.996 ¥ 33.7662
88+ $ 3.0024 ¥ 25.3703
528+ $ 2.7825 ¥ 23.5121
1012+ $ 2.331 ¥ 19.697
2024+ $ 2.2995 ¥ 19.4308
库存: 250
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.24
