首页  >  产品百科  >  QSE-014-01-F-D-DP-A-K

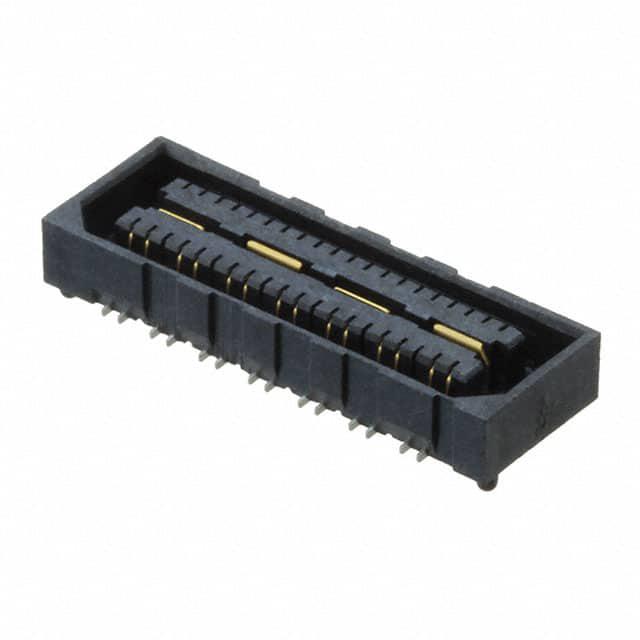

QSE-014-01-F-D-DP-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 28pin SMD,P=0.8mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSE01401FDDPAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSE-014-01-F-D-DP-A-K

QSE-014-01-F-D-DP-A-K概述

    电子元器件技术手册:高密度差分对插座组件
    本技术手册介绍了一款高密度差分对插座组件,旨在提供高效、可靠的连接解决方案,广泛应用于通信、工业控制、航空航天等多个领域。

    产品简介


    高密度差分对插座组件是用于电路板之间信号传输的关键元件,采用双排设计以增强信号完整性和抗干扰能力。此组件能够支持高达70个位置,适用于需要高性能连接的应用场景。

    技术参数


    - 产品型号:QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX
    - 连接位置:014、028、042、056、070(每行)
    - 安装选项:
    - -A:对齐销
    - -LC:锁紧夹
    - -GP:导轨柱
    - -RT1:保持机构
    - -L:锁定机制(最多28位置)
    - 接触镀层:
    - -F:选择性金接触,镀锡尾部(厚度3μ")
    - -L:选择性金接触,镀锡尾部(厚度10μ")
    - -H:金接触,金尾部(厚度30μ")
    - -C:电解抛光选择性金接触,镀锡尾部(厚度50μ")
    - -STL:选择性金接触,锡铅(90/10 ±5%)尾部
    - -FTL:选择性金接触,锡铅(90/10 ±5%)尾部
    - -S:选择性金接触,镀锡尾部(厚度30μ")
    - 引脚样式:01 或 02
    - 包装方式:盘装(TR:带装,FR:整卷带装)

    产品特点和优势


    - 高密度设计:每行可支持多达70个位置,满足多种高密度连接需求。
    - 出色的信号完整性:采用差分对设计,确保信号传输稳定可靠。
    - 多种安装选项:根据具体需求选择不同的安装方式,增加灵活性。
    - 多种镀层选项:提供多种接触镀层选择,确保长时间使用下的性能稳定。
    - 卓越的机械强度:高精度模具成型,确保组件结构稳固,适合恶劣环境下的应用。

    应用案例和使用建议


    - 通信系统:作为高速数据传输的重要接口,应用于服务器背板、交换机等设备中。
    - 工业控制:在自动化控制系统中用于传感器与执行器之间的信号传输。
    - 航空航天:高可靠性要求下,适用于航空电子设备的信号连接。
    使用建议:
    - 在高密度应用中,选择适当的安装选项,如对齐销或锁紧夹,以确保连接的稳定性。
    - 根据具体应用场景选择合适的接触镀层,确保长期使用的可靠性。

    兼容性和支持


    - 兼容性:该组件具有良好的兼容性,可与其他标准电子元件及设备配合使用。
    - 技术支持:制造商提供了详细的技术支持和售后服务,包括安装指导、故障排查和定期维护。

    常见问题与解决方案


    - 问题一:锁紧夹无法正常使用。
    - 解决方案:确认组装过程中是否正确安装锁紧夹,如有需要,可参考手册重新安装。
    - 问题二:信号传输不稳定。
    - 解决方案:检查连接位置是否正确安装,确认是否有正确的接触镀层。如果需要,更换为更厚的镀层以提高信号传输质量。

    总结和推荐


    该高密度差分对插座组件以其高密度、高可靠性等特点,在多个关键领域中表现出色。其广泛的适用性和优良的性价比使其成为市场上的一款优秀产品。无论是用于通信系统还是工业控制,都能提供可靠稳定的信号传输解决方案。强烈推荐选用该产品。

QSE-014-01-F-D-DP-A-K参数

参数
排数 2
触头端接 -
针脚数 28pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
紧固类型 -
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSE-014-01-F-D-DP-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-F-D-DP-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-014-01-F-D-DP-A-K QSE-014-01-F-D-DP-A-K数据手册

QSE-014-01-F-D-DP-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0375 ¥ 51.0169
288+ $ 4.3524 ¥ 36.7778
576+ $ 3.801 ¥ 32.1185
1056+ $ 2.9505 ¥ 24.9317
库存: 91
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.01
