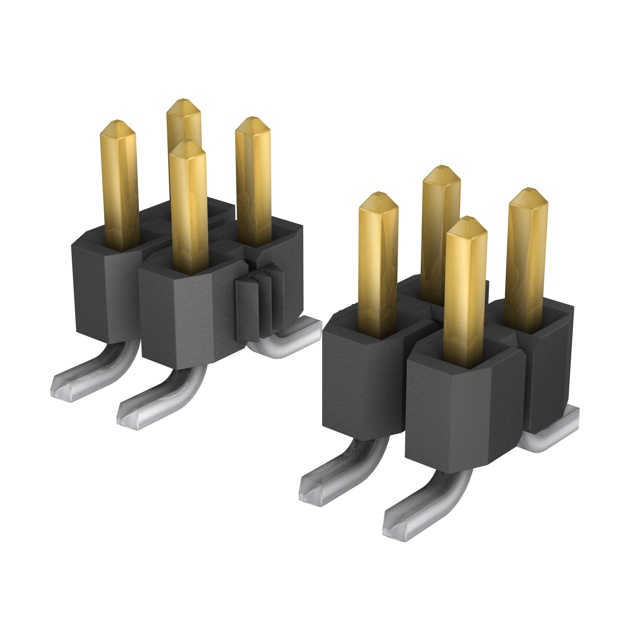

TSM-110-04-S-DV

厂牌: SAMTEC
产品描述: 接头 2.54mm 2 20pin 4.1A 760nm 金 黑色 贴片安装 25.4mm(长度)*7.36mm(高度)
供应商型号: ET-2055877
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSM-110-04-S-DV

TSM-110-04-S-DV概述


    产品简介


    本产品为Samtec公司的TSM系列双排焊接(Double Row Gullwing Assembly)电子连接器,主要应用于需要高密度布线的电路板中。此系列产品适用于多种高技术应用领域,如通信设备、工业自动化控制系统、医疗仪器以及消费电子等领域。

    技术参数


    | 参数类别 | 具体数值 |

    | 规格 | -02至-50位置 |
    | 针型 | 双垂直、三垂直、混合技术 |
    | 引脚样式 | 包括锁紧卡扣、对齐销、放置垫 |
    | 表面处理 | 选择性金镀层、全锡镀层、无铅镀层等 |
    | 绝缘材料 | LCP,UL94V0防火等级,黑色 |
    | 插针材料 | 磷青铜 |
    | 载入零件位置 | 每次放入1个,方向需一致 |
    | 安装方法 | 自动插件,手动插件均可 |
    | 封装尺寸 | 0.64mm x 0.64mm |
    | 最大摆动度 | ±0.38mm |
    | 最小推力要求 | 3磅 |

    产品特点和优势


    本产品采用三重结构设计(Triple Vertical, Triple Mixed Technology),确保了更高的机械稳定性和电气性能。通过选择性表面处理工艺(Selective Plating),实现了不同引脚区域的特定电性能需求。并且,TSM系列产品提供多种引脚样式选择,包括锁紧卡扣和对齐销,这使得其能够适应复杂多变的应用环境。

    应用案例和使用建议


    TSM系列连接器广泛应用于多种电子设备中,例如用于通信基站的背板连接,以及医疗监控设备中的高可靠性信号传输。使用时建议严格遵循插件指南,并根据应用环境选择合适的表面处理方式以保证最佳的长期使用效果。对于小型化设计,建议优先考虑带有金属放置垫(Metal Pick and Place Pad)的型号,以增强安装稳定性。

    兼容性和支持


    TSM系列产品具有广泛的兼容性,可以与其他主流品牌电子元器件进行搭配使用。此外,Samtec公司提供详尽的技术文档及现场技术支持服务,帮助用户解决可能遇到的设计和应用问题。用户也可通过官方渠道获取最新的软件工具和更新信息,以持续优化设计流程。

    常见问题与解决方案


    1. 问题:如何确定正确的引脚布局?
    - 解决方案:参考产品手册中的图表部分,根据所需位置数量和类型,合理规划引脚排列。
    2. 问题:在使用过程中出现接触不良现象怎么办?
    - 解决方案:检查引脚表面是否有氧化或污垢积累,必要时可重新清洁或更换引脚部件。
    3. 问题:如何解决高插入力问题?
    - 解决方案:选用合适的插入工具,并严格按照操作手册执行,避免手工强力插入导致损坏。

    总结和推荐


    综上所述,TSM系列连接器凭借其优良的机械强度、电气性能以及广泛的适用范围,在电子元器件市场上具备较强的竞争力。针对不同应用场景,用户可以根据自身需求灵活选择合适的产品型号。强烈推荐本系列连接器给寻求高品质、高性能解决方案的设计者们。

TSM-110-04-S-DV参数

参数
间距-配接 2.54mm
针脚数 20pin
触头镀层 - 配接
类型 接头
防护等级 -
排数 2
颜色 黑色
触头镀层厚度 - 配接 760nm
额定电流 4.1A
长*宽*高 25.4mm(长度)*7.36mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
