TFM-120-22-S-D-A

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 40pin 2.9A 760nm 金 黑色 贴片安装 28.58mm(长度)*5.72mm(高度)
供应商型号: 200-TFM12022SDA
供应商: Mouser
标准整包数: 1

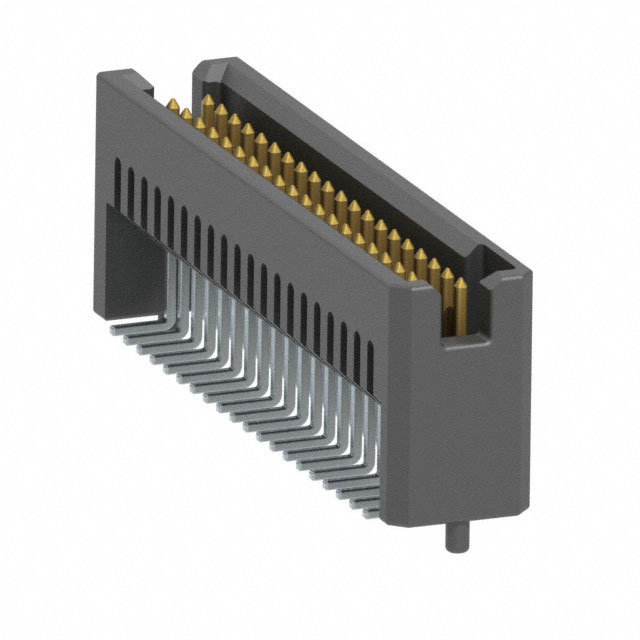

SAMTEC 矩形连接器 - 针座 - 公插针 TFM-120-22-S-D-A

TFM-120-22-S-D-A概述


    产品简介


    本技术手册描述了一种多功能且高度可靠的电子连接器——TFM系列。这种连接器提供多种引脚配置和安装方式选择,适用于广泛的电子设备,特别是在需要高密度连接的应用中。TFM系列通过其灵活的设计和出色的性能,成为工业自动化、通信设备、医疗仪器和消费电子等领域不可或缺的组件。

    技术参数


    - 引脚数量:支持从-01到-50(所有位置可用)
    - 排数:双排(-D)
    - 引脚样式:通过孔(-01, -03)、表面贴装(-11, -13)、右角(-21, -23)、焊片(-31)
    - 镀层规格:
    - -S: 30µ" 选择性金镀于接触区域,锡铜尾
    - -L: 15µ" 选择性金镀于接触区域,锡铜尾
    - -F: 3µ" 金镀层于接触区域,锡铜尾
    - -H: 30µ" 选择性金镀于接触区域,3µ" 金镀层于尾部
    - -SM: 30µ" 选择性金镀于接触区域,锡铜尾
    - -LM: 15µ" 选择性金镀于接触区域,锡铜尾
    - -FM: 3µ" 金镀层于接触区域,锡铜尾
    - -STL: 30µ" 选择性金镀于接触区域,锡铅(90/10 ±5%)尾
    - 操作环境:
    - 尺寸单位:英寸
    - 工作温度范围:未明确,需参考具体型号
    - 最大引脚高度变化:0.005英寸(0.13毫米)
    - 最大终端毛刺:0.003英寸(0.08毫米)
    - 共平面性:0.004英寸(0.10毫米)(第02到26位置),0.006英寸(0.15毫米)(第27到50位置)

    产品特点和优势


    1. 多功能性:多种引脚配置和安装方式满足不同应用需求。
    2. 高性能:镀层和机械性能确保长期稳定可靠的工作表现。
    3. 兼容性:支持不同尺寸和厚度的印刷电路板。
    4. 灵活性:提供多种定制选项,满足特定设计要求。

    应用案例和使用建议


    TFM系列广泛应用于工业自动化控制系统、通信基站设备、医疗监测装置及各类消费电子产品中。对于需要高密度连接的应用场景,TFM系列尤其适用。例如,在工业自动化中,这种连接器能够有效提高设备的整体可靠性,减少因连接不稳定导致的故障。
    使用建议:
    - 在高振动环境中使用时,考虑增加锁定夹(-LC)选项以增强稳定性。
    - 对于特定的应用场景,如需要焊接固定,可以选择带有焊片(-WT)的版本。

    兼容性和支持


    TFM系列连接器与多种其他电子元器件兼容,特别是与SFSS/SFSD -SR和-DR连接器相匹配。厂商提供了详尽的技术支持和服务,包括产品选型指南、安装说明及常见问题解答等。

    常见问题与解决方案


    1. Q: 插拔力较大如何处理?
    - A: 确保插头和插座对齐正确,避免用力过猛。可尝试调整镀层规格以降低插拔力。
    2. Q: 如何解决插入后信号不稳定的问题?
    - A: 检查是否有足够的锁定机制,确保接触面干净无氧化。必要时更换镀层规格。
    3. Q: 使用过程中发现引脚变形如何处理?
    - A: 检查安装过程是否符合规范,避免过度弯曲。如有变形严重,应更换新部件。

    总结和推荐


    总体而言,TFM系列连接器凭借其高度的灵活性和卓越的性能,在多个领域展现出色的表现。尽管存在一定的复杂性,但其多样化的选项和优质的支持使得用户能够在多种应用场景下获得满意的使用体验。我们强烈推荐在高可靠性需求的应用中使用TFM系列连接器。

TFM-120-22-S-D-A参数

参数
额定电流 2.9A
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
颜色 黑色
防护等级 -
排数 2
触头镀层 - 配接
间距-配接 1.27mm
针脚数 40pin
长*宽*高 28.58mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

TFM-120-22-S-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-120-22-S-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-120-22-S-D-A TFM-120-22-S-D-A数据手册

TFM-120-22-S-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.613 ¥ 64.3298
10+ $ 6.831 ¥ 57.722
60+ $ 5.8428 ¥ 49.3717
100+ $ 5.3028 ¥ 44.8087
500+ $ 4.6935 ¥ 39.6601
1000+ $ 4.2105 ¥ 35.5787
2000+ $ 3.78 ¥ 31.941
